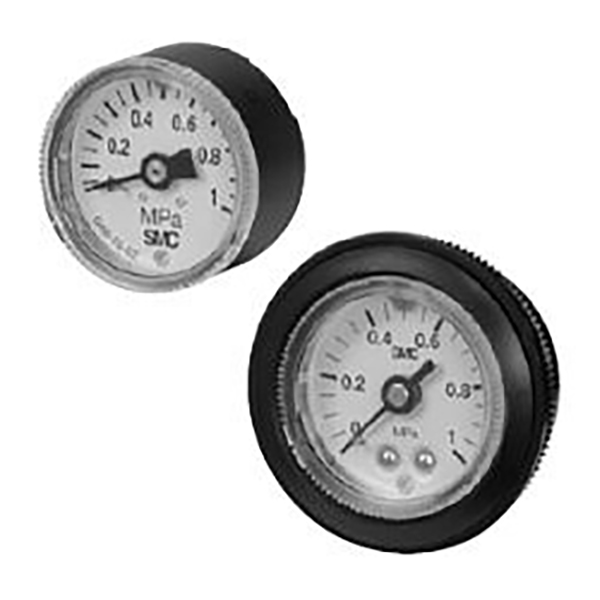

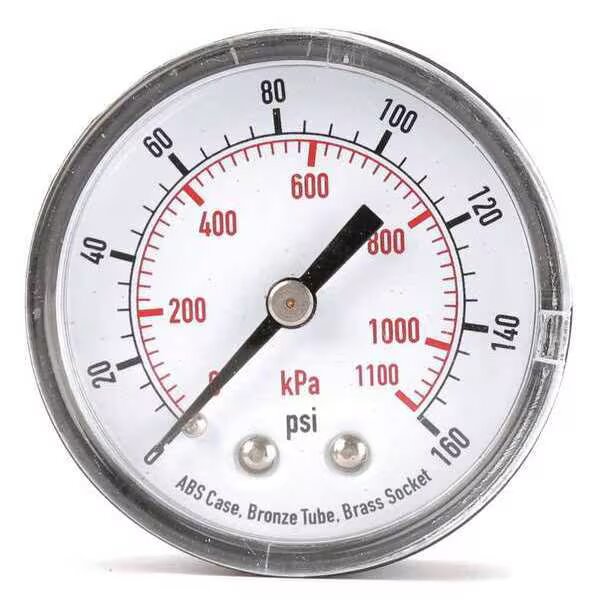

G 시리즈 일반 공압 압력 게이지

브랜드: Richge Technology의 SOLH

제품 포지셔닝

     SOLH G 시리즈는 압축 공기 압력 측정용 공압 시스템 전용 표준 압력 게이지로, 표준 기본형과 색상 경고 링이 있는 한계 표시형으로 구분됩니다. 다이얼 외경 범위 Φ15 ~ Φ63, 압력 범위는 0.2~1.5MPa, 표준 정확도 ±3% F.S. 두 가지 장착 구조를 사용할 수 있습니다: 패널 장착을 위한 후면 스레드 G 모델과 직접 파이프라인 설치를 위한 측면 스레드 GA 모델.

시리즈 크기 및 치수 사양(외경 × 연결 나사)

     -- G15: Φ15, M5 내부 스레드/R1/8; 초소형, 마이크로 공압 밸브와 일치

     - G27: Φ26, R1/16 / R1/8; 제한된 좁은 설치 공간을 위한 컴팩트하고 슬림한 바디

     - G36 / GA36: Φ37.5, R1/8; 주류 표준 범용 모델

     - G46 / GA46: Φ42.5, R1/8 / R1/4; 가장 널리 사용되는 옵션 제한 표시 링

     -- G53-L: Φ51, R1/8 / R1/4; 빨간색-녹색 한계 경고 링이 있는 중형 대형 다이얼

     -- G63-L: Φ63.4, R1/8 / R1/4; 초대형 다이얼, 장거리에서도 선명한 판독

모델 명명 규칙 및 예

 1. 명명 형식

     -- G / GA + 크기 코드 + 선택적 접미사 L + 압력 범위 코드 + 나사산 코드

     -- 접미사 L = 빨간색-녹색 한계 표시 링 장착

  2. 모델 예시

     -- G46-10-02:

         G46 = Φ42.5 뒷나사 모델 | 10 = 1.0MPa 범위 | 02 = R1/4 스레드

     -- GA36-10-01:

        GA36 = Φ37.5 측면나사형 | 10 = 1.0MPa 범위 | 01 = R1/8 스레드

     -- G36-L-10-01

        적록 리미트 경고 링 L, Φ37.5 뒷나사, 1.0MPa, R1/8 포함

  3. 코드 정의

     - 압력 범위 코드:

         2 = 0~0.2MPa

         4 = 0~0.4MPa

        10 = 0~1.0MPa

        15 = 0~1.5MPa

    -- 스레드 코드

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0.8 미터법 내부 스레드3.

범용 핵심 기술 매개변수

  1. 측정 가능한 매체: 압축 공기; 깨끗한 공정을 위한 오일 프리 및 구리 프리 습식 부품 버전 옵션

  2. 표준 압력 범위: 0~0.2 / 0~0.4 / 0~1.0 / 0~1.5MPa

  3. 정확도 등급: 표준 ±3% F.S.; 미니 G15 & G27 ±5% F.S.

  4. 재료 구성:

     -- 하우징: 아연 합금/니켈 도금 다이캐스트 알루미늄

     -- 창 덮개: 충격 방지 폴리카보네이트

     -- 연결 이음쇠: 고급장교; 구리가 없는 대체품 사용 가능

  5. 작동 온도 : -5 ~ +60℃ (결빙되지 않은 매체)

  6. 장착 분류

     -- G 유형: 후방 스레드, 내장형 패널 설치용으로 설계됨

     -- GA 유형: 측면 스레드, 직접 인라인 파이프라인 장착

한계 표시 링이 있는 L 모델

     -- 빨간색 링: 상한/고압 경보 임계값

     -- 녹색 링: 정상적인 안전 작동 압력 간격

     - 화이트 포인터: 실시간 동적 공기압 값

     -- 핵심 장점: 신중한 스케일 판독 없이 직관적인 시각적 상태 판단이 가능하며 조립 라인 및 중앙 집중식 다중 지점 모니터링 캐비닛에 이상적입니다.

단계별 선택 가이드

  1. 소형 & 협소한 제한된 공간: G15 / G27 (ø15 / ø26)을 선택하세요.

  2. 일반 표준 공압 회로: G36 / G46 (Φ37.5 / Φ42.5)

  3. 시각적 압력 경고 필요: 색상 제한 링이 있는 G36-L / G46-L

  4. 장거리 원격 판독 요구: 대형 다이얼 G53-L / G63-L (Φ51 / Φ63)

  5. 설치 모드 구분

     -- 직접 파이프라인 장착 → GA 측면 스레드 시리즈

     -- 장비 ​​제어판 내장형 장착 → G 후면 스레드 시리즈

인기 있는 표준 모델 빠른 참조

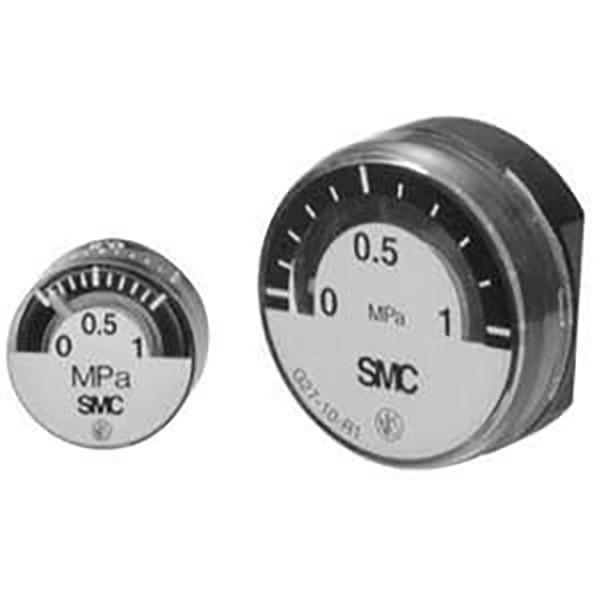

     -- G27-10-R1: Φ26 다이얼, 1.0MPa 범위, R1/16 나사

     -- G36-10-01: Φ37.5 후방 나사, 1.0MPa, R1/8

     -- G46-10-02: Φ42.5 후방 나사, 1.0MPa, R1/4

     -- G46-L-10-02: Φ42.5 후면 스레드, 적록 리미트 링, 1.0MPa, R1/4

한 문장 요약

     SOLH G 시리즈 공압 게이지는 후면/측면 스레드 2가지 장착 스타일을 갖춘 Φ15~Φ63 전체 다이얼 크기, 옵션 L 유형 색상 제한 경고 링, 0.2~1.5MPa 전체 압력 범위 및 구리가 없는 클린 버전, 모든 산업 자동화 공압 회로용 표준 공기 압력 모니터링 액세서리를 포괄합니다.
