브랜드: Richge Technology의 SOLH

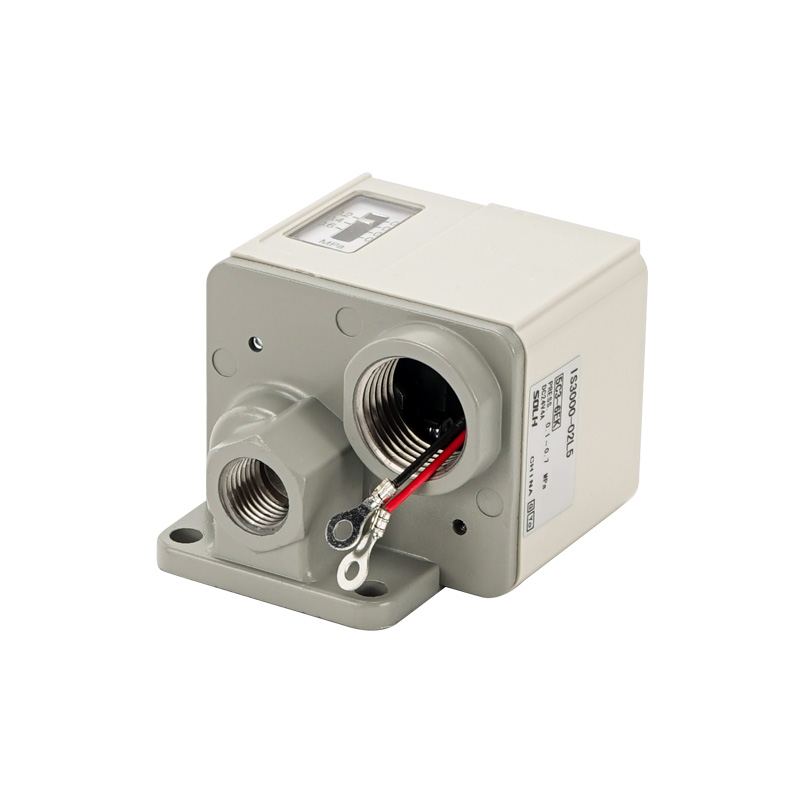

SOLH IS3000 시리즈는 클래식 피스톤 구동 기계식 마이크로 압력 스위치입니다. 스프링 피스톤에 작용하는 공기 압력을 통해 내부 마이크로 접점 스위치를 밀어 강력한 직접 전기 출력을 제공합니다. 주로 공기 회로 과압/과압 보호 및 자동 트리거 제어에 사용되며 IS10 리드 스위치 시리즈와 동일한 등급 및 호환 교체가 가능합니다. 전자 디지털 스위치가 불안정한 진동이 심한 환경에 적합합니다.
1. 작동원리
-- 압축 공기가 스프링 장착 피스톤을 밀어냅니다. 공기 압력이 미리 설정된 임계값에 도달하면 피스톤이 내장된 마이크로 스위치를 기계적으로 작동하여 접점 회로를 열거나 닫습니다. 압력이 히스테리시스 값 아래로 떨어지면 스프링이 피스톤을 재설정하고 원래 스위치 상태를 복원합니다.
2. 핵심 구성 요소
-- 상단 압력 조정 손잡이: 전원 공급 장치 없이 트리거 압력을 직접 회전 설정
-- 내장형 1ab 마이크로 스위치: 범용 AC/DC 부하, PLC 입력 단자 직접 연결 또는 소형 솔레노이드 밸브 구동
-- 단계적 압력 보기 창: 실시간 사전 설정 압력 판독을 위한 가시적 MPa 눈금
-- 다이캐스트 알루미늄 하우징: IP40 먼지 보호, 일반 공장 작업장 환경에 적합
|
매개변수 항목 |
표준사양 |
| 적용 가능한 매체 |
건조한 공기, 질소 및 기타 비부식성 불활성 가스 |
| 최대 작동 압력 |
1.0MPa |
| 조정 가능한 압력 범위 |
0.1 ~ 0.7 MPa (표준 공압 시스템 전체 적용) |
| 히스테리시스(불감대) |
≤ 0.05MPa |
| 반복성 정확도 |
±0.05MPa |
| 연락처 구성 |
1ab 단극 쌍투(NO/NC 전환 가능 배선) |
| 접점 부하 정격 |
표준형 : AC/DC 100V 1A 미소부하형(IS3010) : DC 5V 1mA (PLC 및 미니어처 릴레이에 최적화) |
| 포트 스레드 크기 |
Rc1/4(IS3000-02); NPT1/4(IS3000-N02) |
| 작동 온도 |
-5 ~ 60℃ (공기배관 내부에 결빙이 없을 것) |
| 보호 등급 |
IP40 방진 |
| 서비스 수명 |
최대 1,000만 회 기계적 스위칭 주기 |

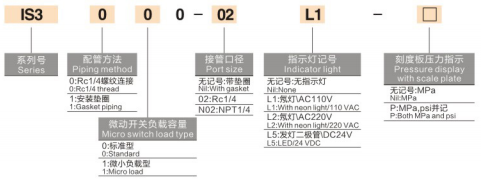

1. 모델 예: IS3000-02-P
-- IS3000: 기본 표준 나사산 본체 시리즈
-- 02: 포트 스레드 코드 = Rc1/4; 접미사 N02 = NPT1/4 미국산 나사산
-- P: 네온 표시등 내장(공백 = 조명이 없는 표준 모델)
2. 파생 특수 모델
-- IS3100: 통합 매니폴드 설치를 위한 모듈형 항공 서비스 장치(AFC/AC 시리즈)와 일치하는 개스킷 표면 장착 변형
-- IS3010: PLC 컨트롤러의 작은 DC 신호 입력에 최적화된 마이크로 저부하 전용 모델
1. 충격 및 진동에 강한 견고한 기계 설계
-- 견고한 피스톤 + 마이크로 접촉 구조, 진동기, 노크 해머 및 스탬핑 장비의 지속적인 진동 하에서 안정적인 성능, 신호 드리프트 또는 잘못된 트리거링 없음.
2. 전원 없이도 현장에서 간편하게 교정 가능
-- 상단 회전 조정 손잡이 + 눈에 보이는 눈금 창; 제어 캐비닛에 전원을 공급하지 않고도 압력 임계값을 오프라인으로 설정할 수 있습니다.
3. 폭넓은 AC/DC 부하 호환성
-- 높은 1A 접점 부하 용량으로 인해 중간 계전기 없이 소형 솔레노이드 밸브를 직접 구동하거나 디지털 PLC 입력 지점에 직접 연결할 수 있습니다.
4. 매우 낮은 히스테리시스
-- 최대 불감대 ≤0.05MPa, 일관된 트리거 및 재설정 압력으로 인해 다운스트림 장비의 빈번한 빠른 온-오프 사이클링을 방지합니다.
1. 주요 공기 공급원 저압 보호
-- 공기 필터 조절기 윤활 장치의 하류에 설치됩니다. 공급 압력이 0.4MPa 미만으로 떨어지면 경보 신호를 발생시켜 K/GT 진동기, BVP/SK 노킹 해머 및 공압 액추에이터를 불충분한 추력 손상으로부터 보호합니다.
2. 실린더 스트로크 위치 확인
-- 실린더가 완전히 확장되면 챔버 압력이 미리 설정된 값까지 상승하여 다음 생산 공정 단계를 연동하기 위한 스위치 신호를 보냅니다.
3. 진동회로 안전 인터록
-- 작동 공기압을 모니터링합니다. 압력이 임계값 아래로 떨어지면 XQ 급속 배기 밸브의 전원을 차단하여 저압 작동으로 인한 진동기 소손을 방지합니다.
|
비교항목 |
IS3000 기계식 마이크로 스위치 |
IS10 비접촉 리드 스위치 |
ISE30A 전자 디지털 스위치 |
| 트리거 메커니즘 |
피스톤 기계식 미세 접촉 작동 |
자기 리드 튜브 비접촉 감지 |
고정밀 전자 압력 센서 |
| 전기 부하 용량 |
강력함(1A @100V AC/DC, 직접 밸브 구동) |
중간(0.5A @100V) |
약함(낮은 레벨의 PLC 신호 출력만) |
| 압력 설정 방법 |
상단 회전 노브 + 스케일 창(전원 필요 없음) |
측면 조정 나사 + 소형 창 |
멀티 키 디지털 메뉴 매개변수 설정 |
| 측정 정확도 |
±0.05MPa |
±0.05MPa |
±0.2% FS 초고정도 |
| 최적의 근무 조건 |
심한 진동, 액추에이터의 직접 구동 |
일반 저진동 대량조립라인 |
정밀 압력 모니터링, 폐쇄 루프 PLC 제어 |
SOLH IS3000 시리즈 피스톤 기계식 공압 스위치는 낮은 히스테리시스, 강한 진동 저항 및 높은 접촉 부하 용량을 특징으로 하며 나사산/개스킷 마운트 및 마이크로 로드 PLC 변형을 사용할 수 있으며 공기 회로 압력 안전 보호 및 진동기, 실린더 클램핑 스테이션 및 일반 자동화 장비의 자동 프로세스 트리거 신호에 널리 사용됩니다.
