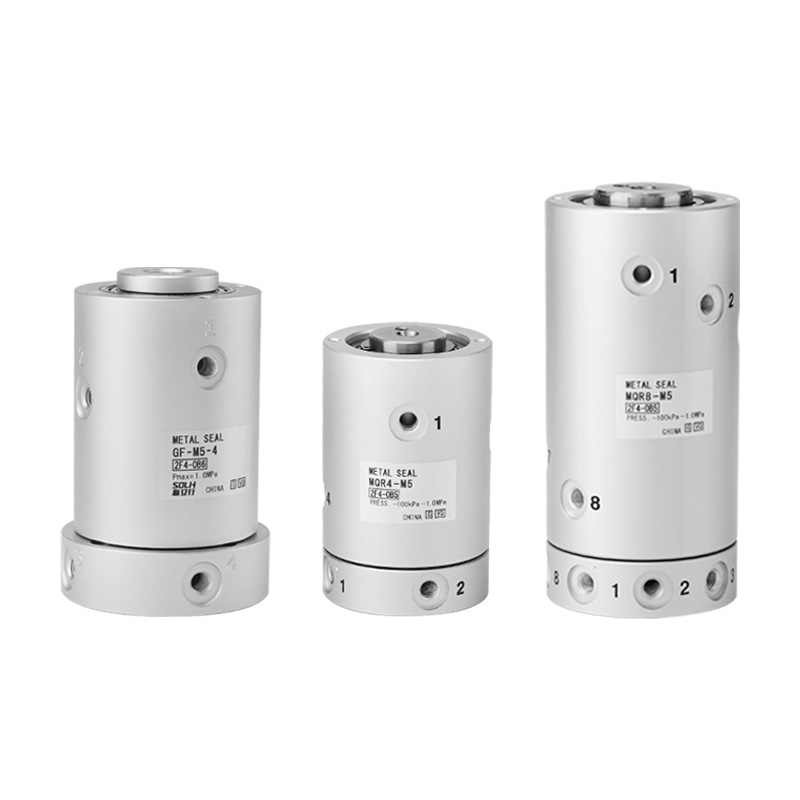

MQR 시리즈 저토크 갭 씰 로터리 유니온(SOLH)

브랜드: Richge Technology의 SOLH

제품 포지셔닝

     MQR 시리즈는 초저 회전 토크로 금속 비접촉 갭 실링을 채택한 다채널 로터리 유니온입니다. 압축 공기와 진공을 전달하기 위해 로봇 조인트, 회전 테이블 및 회전 샤프트를 포함한 연속 회전 부품용으로 특별히 개발되었습니다. 파이프라인 비틀림을 완전히 방지하고 자동화된 회전 공압 시스템을 위한 매우 부드러운 회전과 매우 긴 사용 수명을 특징으로 합니다.

핵심 제품 장점

     -- 매우 낮은 회전 토크: 0.003~0.50 N·m에 불과하며 서보/모터 구동에 약간의 추가 부하를 제공합니다.

     -- 금속 갭 비접촉 밀봉: 고무 씰 링이 없고 달라붙거나 끼임이 없습니다. 장기간 정적 보관 후에도 원활한 시작

     -- 독립적인 다중 채널 공기 회로: 각 회로 사이에 교차 누출이 없는 선택적 1/2/4/8/12/16 통로

     -- 매우 연장된 서비스 수명: 최대 10억 회전 주기, 유지 관리가 전혀 필요 없는 설계

     -- 양방향 회전 및 고속 용량: 최대 회전 속도는 최대 3000rpm으로 고속 회전 인덱싱 장비에 적합합니다.

     -- 이중 진공 및 양압 호환: 작동 압력 범위 -100kPa ~ 1.0MPa, 진공 흡입 및 표준 공기 공급 루프 모두에서 작동

범용 표준 기술 사양

     -- 적용 가능한 유체: 압축 공기, 불활성 가스

     -- 작동 압력 범위: -100kPa ~ 1.0MPa

     -- 주위 & 중간 온도: -10 ~ 80℃

     - 씰링 유형: 비접촉 금속 갭 씰 구조

     -- 지원 구조: 두 배 방위 안내 지원

     -- 항구 실: M5×0.8 (선택 내부/외부 실)

     -- 윤활 요구 사항: 무급유, 정기적인 오일 충전이 필요하지 않음

모델 매개변수 빠른 참조 테이블

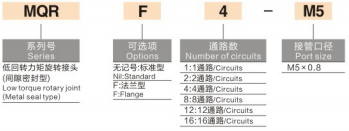

모델 명명 규칙 예

     -- MQR4-M5: 4개의 독립적인 통로, 표준 M5 스레드 포트

     -- MQR8-M5: 8개의 독립적인 통로, 표준 M5 스레드 포트

     -- MQR16-M5: 16개의 독립 통로, 표준 M5 스레드 포트

일반적인 애플리케이션 시나리오

     -- 산업용 로봇 팔 관절 및 회전 샤프트용 공압 공기 공급 장치

     -- 회전식 인덱싱 테이블, 회전식 실린더 및 턴테이블 자동화 장비

     -- 자동화된 처리 스테이션의 연속 회전 공기 공급 루프

     -- 흡입 컵 및 클램핑 지그용 회전식 진공 흡착 메커니즘

     -- 포장, 인쇄 및 전자 제조 기계용 회전식 공압 회로

주요 설치 지침

     -- 고정 하우징을 고정하고 연결 플레이트를 통해 회전면을 구동합니다.

     -- 방사상 오프셋 하중을 제거하려면 유연한 커플링 조립을 권장합니다.

     -- 로터리 유니온은 큰 방사형 또는 축방향 힘을 견딜 수 없습니다. 매체 전송에만 사용됩니다.

     -- 나선형으로 배열된 포트 레이아웃은 튜브 라우팅을 단순화하고 회전 중에 파이프라인이 감기는 것을 방지합니다.

한 문장 요약

     SOLH MQR 다중 채널 금속 갭 씰 로터리 유니온은 초저 회전 토크, 유지 관리가 필요 없는 10억 주기 수명, 이중 진공 양압 호환성 및 옵션인 1~16개의 독립 공기 통로, 로봇 조인트 및 모든 고속 로터리 자동화 장비를 위한 이상적인 파이프라인 비틀림 방지 공기 공급 구성 요소를 특징으로 합니다.
