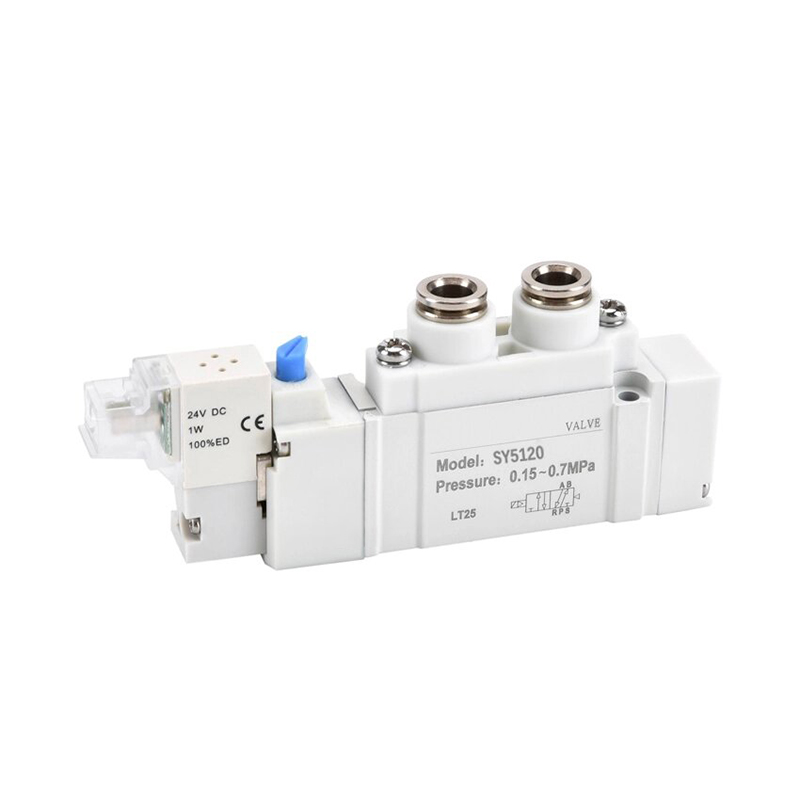

SY 시리즈 파일럿 작동형 5포트 솔레노이드 밸브

상표:Richge Technology의 SOLH

제품 포지셔닝

     SOLH SY 시리즈는 초소형 몸체, 초저소비전력, 대폭 업그레이드된 유량을 특징으로 하는 메인스트림 파일럿 작동형 5포트 솔레노이드 밸브입니다. 이는 모든 자동화 생산 장비의 실린더 왕복 및 공압 회로 전환을 위한 핵심 방향 제어 구성 요소 역할을 하며 원래 SMC SY 시리즈와 완전히 상호 교환 가능합니다.

전체 시리즈 크기 분류 및 일치 범위

유니버설 코어 기술 사양

  1. 회로 유형:

     -- 5/2방향(단일 스프링 리턴/이중 래칭 코일);

     -- 5/3-way (3가지 중앙 기능: 중앙 폐쇄형 / 중앙 배기형 / 중앙 압력 공급)

  2. 사용압력범위

     -- 내부 파일럿: 0.1 ~ 0.7 MPa

     -- 외부 파일럿(진공 대응): -100kPa ~ 0.7MPa

  3. 작동 온도 : -10 ~ 50℃ (공기 공급원에 결빙 없음)

  4. 코일 전력 소비: 표준 코일 0.35W; 에너지 절약형 저전력 코일 0.1W

  5. 보호 등급: 플러그 커넥터 IP65; 매니폴드 장착 베이스 IP67

  6. 서비스 수명: 최대 2억 주기의 갭 씰링 스풀; 최대 7천만 주기의 탄성 씰

  7. 표준 전압 옵션: DC12V / DC24V(대중 주류); AC110V / AC220V

구조적 및 핵심 성능 이점

  1. Quick Plug-In 매니폴드 장착 구조

     -- SS5Y 시리즈 매니폴드 베이스에 직접 스냅할 수 있고, 조립 및 분해가 빠르며, 밸브 아일랜드 전체를 분해하지 않고도 단일 밸브 유지 관리가 용이합니다.

  2. 초저에너지 절약형 코일

     - 선택적인 0.1W 저전력 코일, 저발열, 장기간 연속 통전 작업 조건에 완벽하게 적합하여 공장 압축 공기 및 전력 비용을 크게 절감합니다.

  3. 크게 최적화된 고유량 러너

     -- 내부 유선형 최적화 설계, 기존 솔레노이드 밸브에 비해 유량이 약 80% 증가하여 압력 손실 없이 보다 빠른 실린더 확장/수축 속도를 실현합니다.

  4. 내장형 파일럿 필터 스크린

     -- 파일럿 밸브 입구에 작은 필터 메쉬가 통합되어 먼지와 불순물을 차단하여 스풀 막힘 실패율을 효과적으로 줄이고 서비스 수명을 연장합니다.

  5. 다방향 유연한 포트 레이아웃

     -- 측면/상단/하단 3방향에 공기 포트가 있으며, 튜브 라우팅을 자유롭게 조정하여 소형 장비 프레임 내부의 기계적 간섭을 방지할 수 있습니다.

  6. 모듈식 밸브 아일랜드 통합

     -- SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 시리즈 다중 스테이션 매니폴드 베이스와 완벽하게 일치하며 중앙 집중식 통합 공기 공급 및 배기, 깔끔한 배선 레이아웃을 실현하고 캐비닛 설치 공간을 절약합니다.

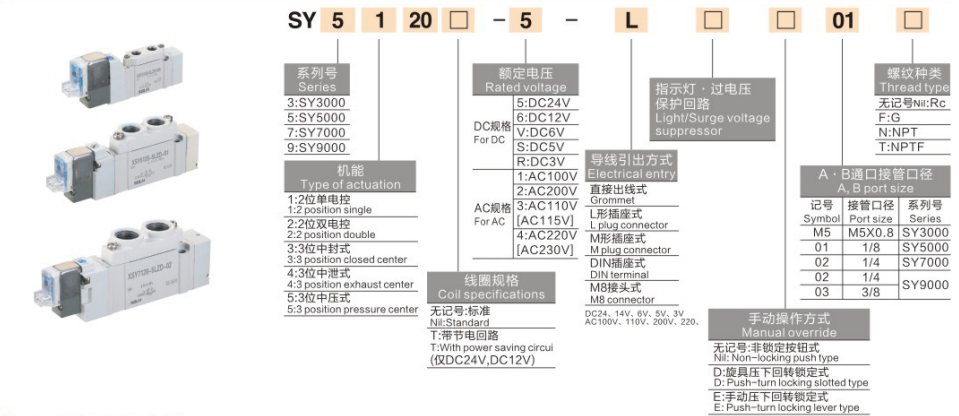

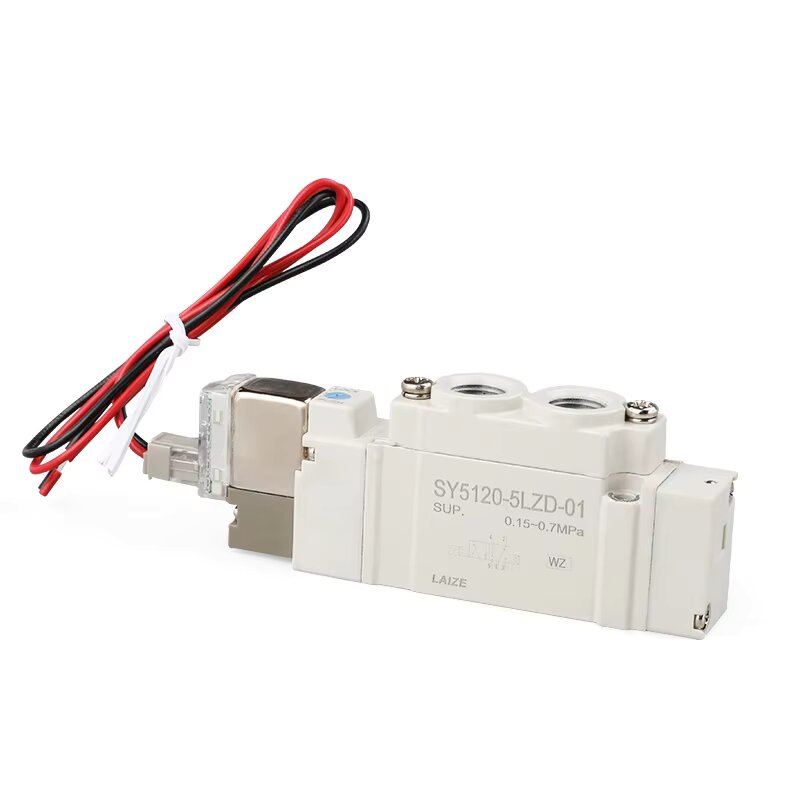

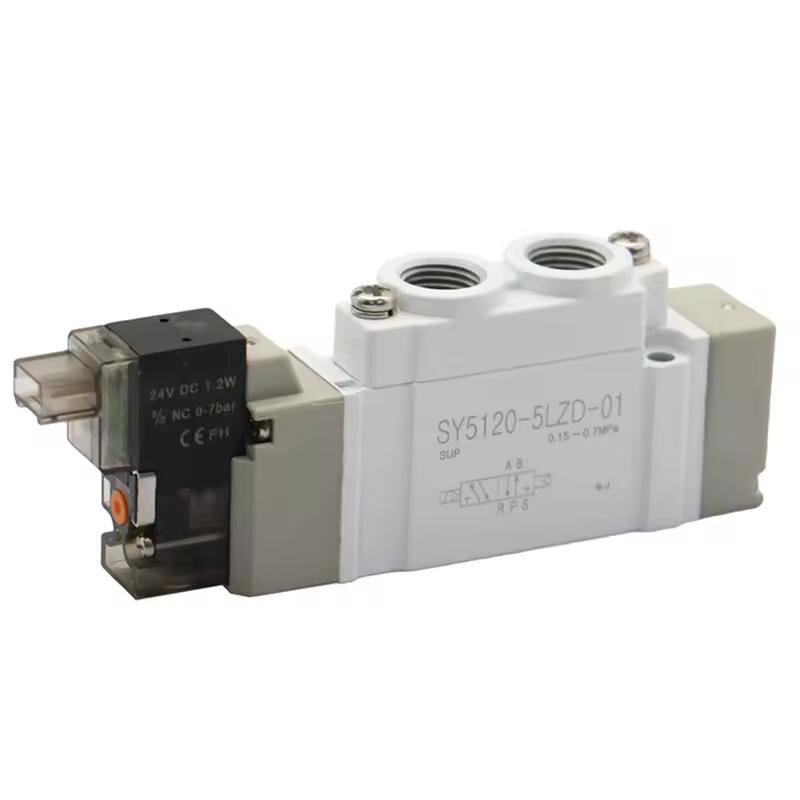

완전한 모델 코딩 규칙(예: SY5120-5LZD-01)

  1. SY : 파일럿 작동형 5포트 솔레노이드 밸브의 시리즈 기호

  2. 5: 사이즈 시리즈 번호(5 = SY5000 중형 시리즈)

  3. 1: 회로 기능 코드

     1 = 5/2 단일 코일 스프링 리턴;

     2 = 5/2 이중 래칭 코일;

     3 = 5/3 3위치 밸브

  4. 2: 내부 구조 기본 코드

  5. 0 : 표준 베이스 취부형

  6. 5: 코일 전압 코드(5 = DC24V, 주류)

  7. LZ: 소켓 및 보호 구성

     L = L자형 플러그 소켓; Z = 내장 LED 표시기 + 과전압 보호 회로

  8. D: 수동 오버라이드 코드(푸시턴 잠금 드라이버 작동)

  9. 01: 포트 나사 크기(01 = Rc1/8")

일반적인 산업 응용 시나리오

     -- 자동화 조립 생산 라인, 반도체 정밀 장비, 포장 기계

     -- 자동차 스탬핑 및 용접 생산 라인, 의료 테스트 장비

     -- 공압 로봇 그리퍼, 선형 슬라이드 실린더, 회전식 인덱싱 액추에이터

     -- 실린더 전진/후퇴 전환, 공압 회로 온-오프 및 속도 조절 제어

한 문장

     요약SOLH SY 시리즈 파일럿 작동식 5포트 솔레노이드 밸브는 0.1W 에너지 절약 코일, IP65/IP67 방진 및 방수 등급, 기존 모델보다 80% 더 높은 유량 및 플러그인 SS5Y 매니폴드 호환성을 갖춘 SY3000/SY5000/SY7000/SY9000 전체 크기 범위를 커버하며 전자, 자동차, 포장 및 의료 장비의 실린더 자동화를 위한 범용 소형 방향 제어 밸브입니다.
