ZL112 시리즈 다단계 진공 이젝터

상표:Richge Technology의 SOLH

제품 포지셔닝

     SOLH ZL112 시리즈는 SMC 동급 모델과 완전히 호환 가능한 통합 다단계 벤츄리 진공 이젝터입니다. 초고진공도, 큰 흡입량, 공기 소비량을 대폭 절감한 것이 특징입니다. 솔레노이드 공급/방출 밸브, 진공 압력 게이지, 디지털 디스플레이 미터 및 진공 압력 스위치를 포함한 여러 옵션 통합 모듈을 사용할 수 있습니다. 이는 자동화된 로봇 팔과 다중 흡입 컵 고정 시스템의 핵심 진공 장치 역할을 합니다.

완전한 모델 코딩 규칙 전체 분석

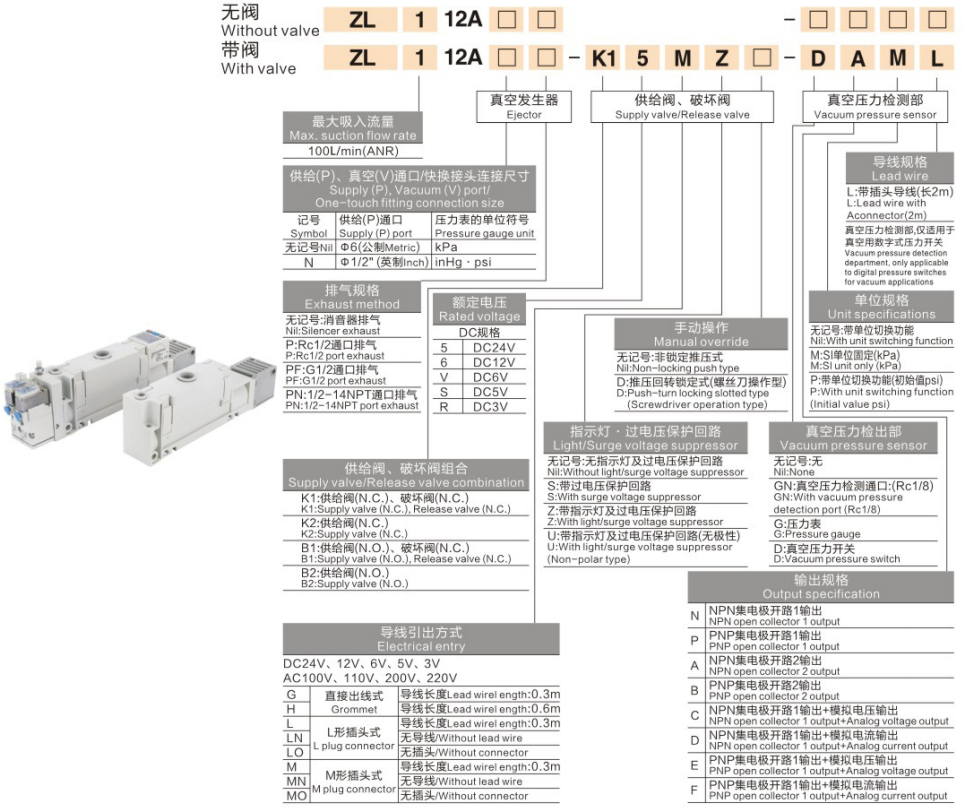

  1. 전체 밸브 조립 모델 예: ZL112-□-□-K15MZ-□-DDNL

시리즈 분류 및 구성 비교표

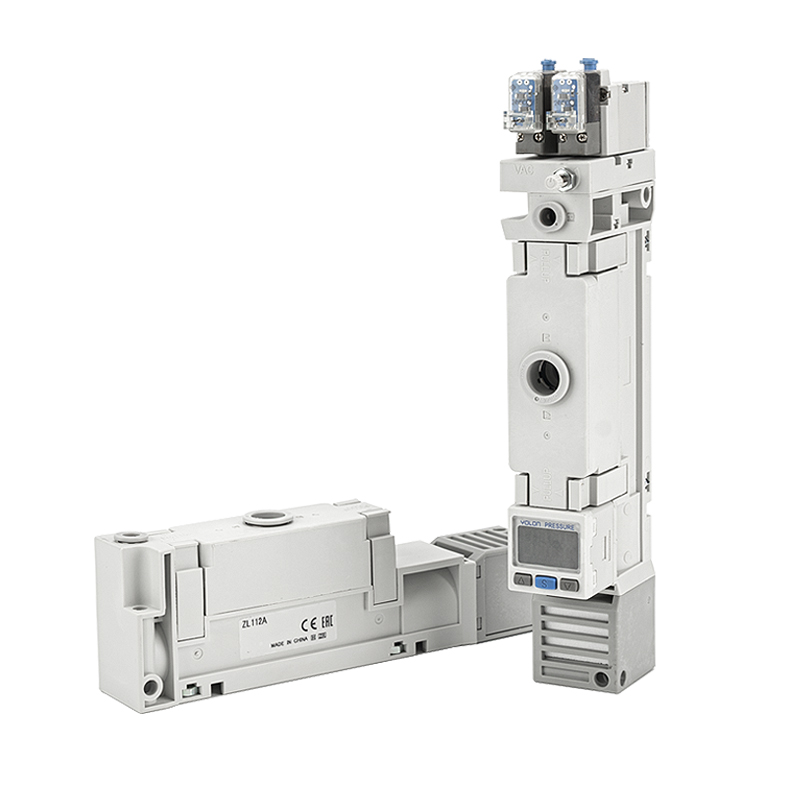

 1. 새로운 통합 ZL112A 시리즈(업그레이드된 다기능 버전)

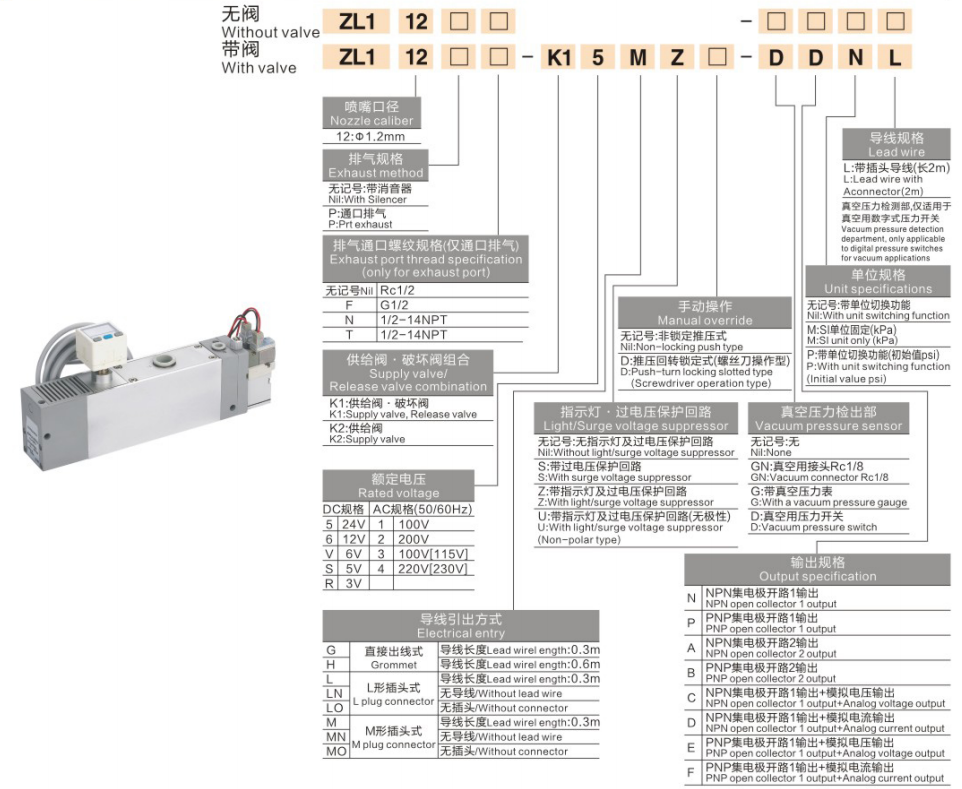

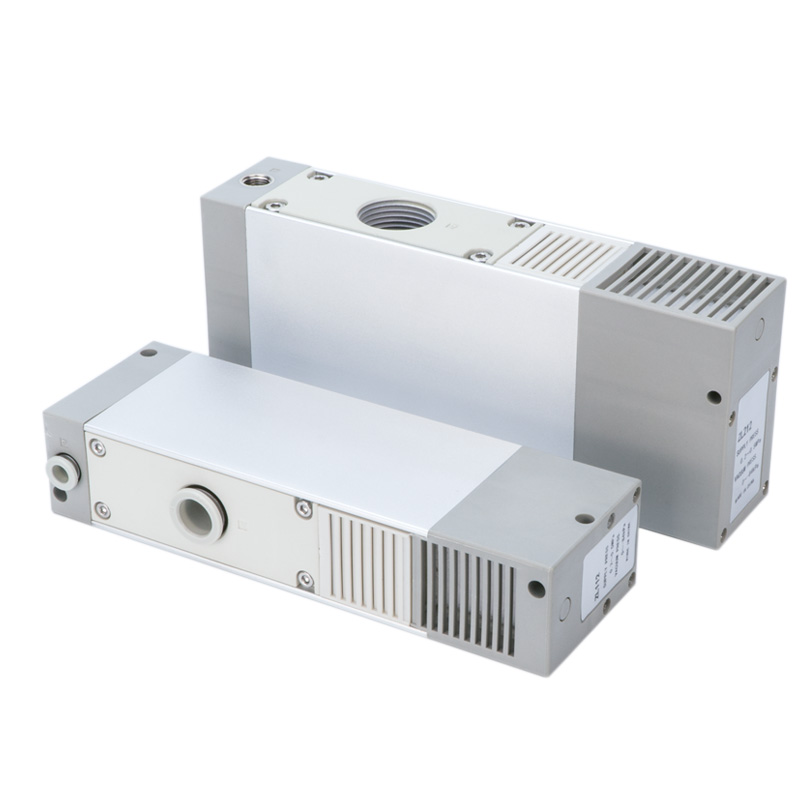

 2. 표준 베이스 ZL112 시리즈(기계식/디지털 게이지 옵션)

핵심 제품 장점

  1. 다단계 벤츄리 에너지 절약 기술

     - 안정적인 진공도 -88 ~ -92kPa, 강력한 흡입 흐름; 단일 스테이지 이젝터에 비해 공기 소비량이 40% 이상 감소하여 작업장 압축 공기 비용이 크게 절감됩니다.

  2. 고도로 모듈화된 일체형 디자인

     -- 옵션으로 내장된 공급 솔레노이드 밸브, 진공 해제 블로우오프 밸브, 소음기, 디지털/기계식 진공 게이지 및 압력 스위치. 별도의 추가 액세서리가 필요하지 않아 캐비닛 공간이 절약되고 배선 레이아웃이 단순화됩니다.

  3. 저소음 일체형 소음기

     -- 내장된 머플러 구조는 작동 소음을 70dB(A) 이하로 제한하여 실내 연속 작업장 작업에 적합합니다.

  4. 유지 보수가 필요 없는 긴 수명

     -- 내부 이동 기계 부품이 없고 빈번한 연속 사이클링에 강하며 24시간 연속 대량 생산 작업을 지원합니다.

  5. 다중 흡입 컵 중앙 집중식 진공 공급 장치

     -- 멀티 지그 멀티 워크스테이션 동기식 흡착에 적합하며 컴팩트한 크기로 로봇 암 엔드 이펙터에 직접 장착할 수 있어 진공 파이프라인 응답 시간을 단축할 수 있습니다.

일반적인 산업 응용 시나리오

     -- 자동화된 로봇 그리퍼, 다중 캐비티 흡입 고정 장치 처리

     -- 3C 전자제품, 유리 패널, 판금, 다공성 공작물 진공 피킹 및 배치

     - 포장, 인쇄 및 식품 산업 진공 이송 장비

     -- 크고 안정적인 진공 흐름이 필요한 누출이 발생하기 쉬운 작업물 및 생산 라인

단계별 빠른 선택 가이드

  1. 자동진공제어 요구 확인

     -- 자동 블로우 오프 없이 진공 생성만 가능: 기본 ZL112A / ZL112 베어 모델 선택(외부 밸브 필요)

     -- 자동 흡입 + 빠른 진공 블로우오프 권장: K1 이중 밸브 변형

     -- 비용 우선 단순 흡입 전용: K2 단일 공급 밸브 변형

  2. 진공 모니터링 신호 요구 사항을 확인하십시오.

     -- PLC 임계값 피드백 필요: DNL(NPN) / DPL(PNP) 진공 압력 스위치 모델 선택

     -- 국소 시각적 압력 판독 필요: D 디지털 디스플레이 미터 또는 G 기계식 아날로그 게이지

  3. 배기 레이아웃 요구 사항을 확인하십시오.

     -- 표준 실내 소음 제어: 소음기 내장 표준 버전(공백 배기 코드)

     -- 고유량/중앙 집중식 주 배기 파이프라인: P 포트 배기 변형

한 문장 요약

     SOLH ZL112 다단계 벤투리 진공 이젝터는 -88~-92kPa의 고진공을 제공하고 40% 낮은 공기 소비량을 제공하며 이중/단일 통합 솔레노이드 밸브, 디지털/기계식 진공 게이지 및 NPN/PNP 압력 스위치 옵션, 로봇식 다중 흡입 컵 자동 처리 시스템을 위한 통합 소형 진공 모듈을 지원합니다.
