ZL‑시리즈 진공 이젝터

SOLIH ZL1 시리즈 다단계 에너지 절약형 진공 이젝터는 SMC ZL1과 완전히 상호 교환 가능합니다. 0.4-0.6MPa 공급 시 최대 흡입 유량 100L/min(ANR). 밸브가 없거나 공급/배출 밸브 조합(K1/K2/B1/B2), 옵션 진공 압력 스위치(NPN/PNP, 아날로그 출력), 표시기-서지 보호 회로가 있는 밸브 버전과 통합되어 있습니다. 로봇 EOAT, 3C 픽 앤 플레이스, 리튬 배터리 및 다공성 재료 처리 자동화에 이상적입니다.

문의 보내기

제품 설명

ZL-시리즈 다단계 에너지 절약형 진공 이젝터 | 모듈식 밸브 포함/밸브 없음 전체 선택

브랜드: Richge Technology의 SOLH | SMC ZL1 오리지널 시리즈와 전체 기계 및 인터페이스 상호 교환 가능

1. 제품개요

SOLIH ZL1 시리즈는 다단계 디퓨저 벤츄리 에너지 절약형 진공 이젝터 구조를 채택하고 SMC ZL1 원래 치수 및 포트 레이아웃과 완전히 호환됩니다. 동일한 공기 소비 조건에서 더 높은 흡입 유량과 더 낮은 에너지 손실을 제공합니다. 고속 픽 앤 플레이스 로봇 매니퓰레이터 및 다공성 통기성 작업물에 대한 강력한 흡착 응용 분야에 널리 배포됩니다.

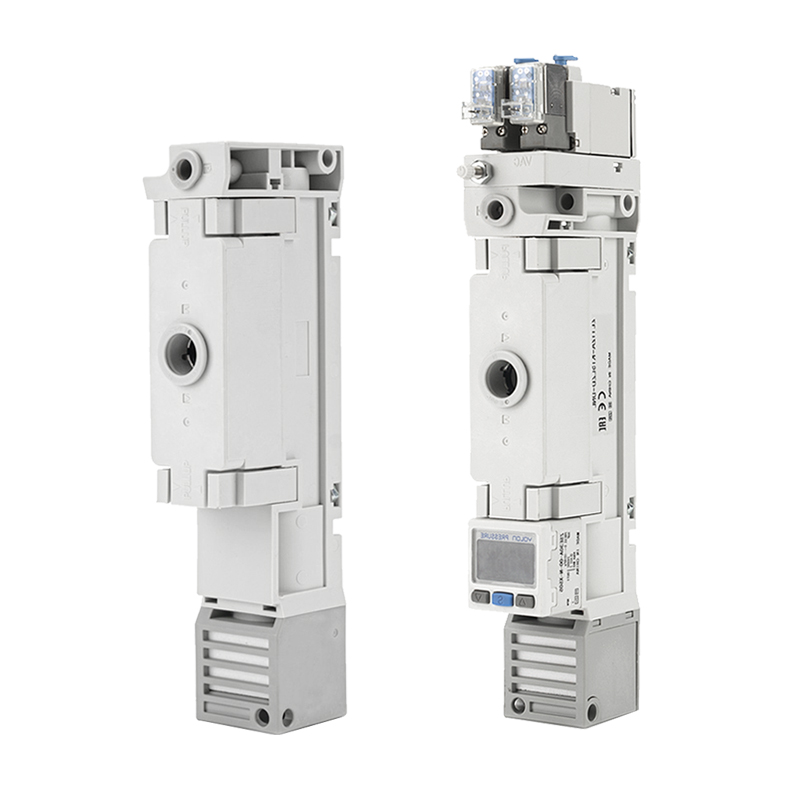

선택을 위한 두 가지 핵심 구성:

• 밸브리스형(밸브 없음): 순수 이젝터 본체만, 외부 솔레노이드 밸브로 제어됩니다. 맞춤형 시스템 통합을 위한 저비용 및 유연성이 뛰어납니다.

• 밸브 포함 유형: 공급밸브, 릴리즈밸브, 진공압력감지모듈이 일체형으로 구성되어 있습니다. 추가 외부 밸브 구성 요소가 필요하지 않으며 배관이 단순화되고 응답이 빨라집니다. 로봇 팔 끝 도구(EOAT)를 위해 선호되는 주류 솔루션입니다.

모델 12A 사양: 최대 흡입 유량 100L/min(ANR), 작동 공급 공기 압력 0.4~0.6MPa 깨끗한 압축 공기. 원터치 피팅이 장착된 공급 포트 및 진공 포트: Φ6 미터법 또는 Φ1/2인치 영국식 옵션.

2. 일반 모델 코딩 개요

2.1 무밸브 기본 코딩

ZL1-12A

• ZL1: 다단식 진공 이젝터 시리즈 코드

• 12A: 크기 코드, 최대 흡입 유량 100L/min(ANR)

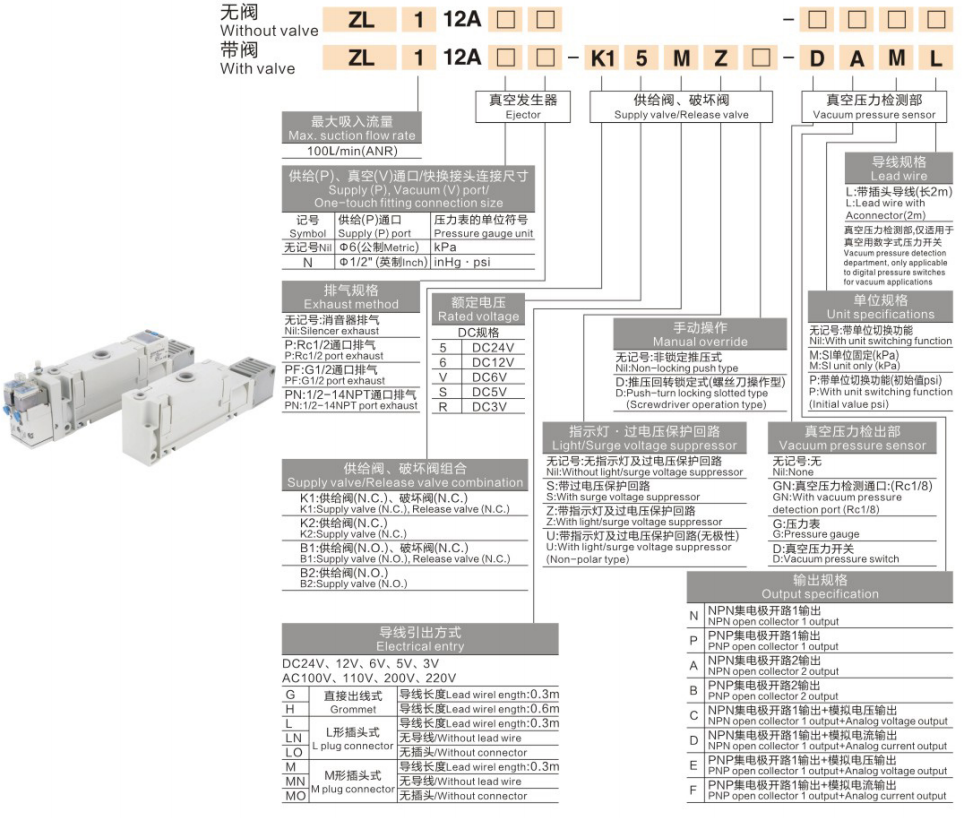

2.2 밸브 포함 버전의 완전한 코딩(도면 예)

전체 예:ZL1-12A‑K15MZ‑DAML

코드 세그먼트	해당 모듈 및 정의
ZL1-12A	시리즈+사이즈 기호(100L/min) 진공 이젝터 본체
K1	공급밸브 N.C. + 방출밸브 N.C. 조합, 공급/파괴밸브 Ass'y
5	정격 코일 전압 DC24V
M	M자형 플러그형 전선 콘센트, 케이블 길이 0.3m
Z	표시 램프 및 과전압 보호 회로 포함
D	진공 압력 스위치 감지 장치 내장
A	NPN 오픈 컬렉터 듀얼 채널 출력 사양
남(대)	압력 스위치 케이블: 0.3m / 2m(플러그 포함), 하나만 선택

3. 전체 단계별 모델 코드 분석

3.1 공급(P) / 진공(V) 포트 원터치 피팅 사이즈

표시	공급(P) 포트	압력 단위 옵션
무표시 / N	Φ6 미터법 원터치 피팅	kPa
인치 버전	Φ1/2" 영국식 원터치 피팅	inHg, psi

3.2 배기방법

표시	배기 설명
표시 없음	소음기 배기(표준, 저소음 성능)
홍보	1/4" 포트 배기, 중앙 배기용 외부 배관
PG1/2	G1/2 포트 배기, 대유량 집중 배기
PN1/2‑14NPT	북미 장비용 NPT 1/2‑14 포트 배기

3.3 정격전압

암호	전압 사양
5	DC24V(산업 주류)
6	DC12V
V	DC6V(옵션)
VDC	DC5V(맞춤형만 해당)

3.4 공급 밸브 및 방출 밸브 조합(밸브 포함 모델의 경우)

암호	밸브 조합	기능 설명
K1	공급밸브 N.C. + 릴리즈밸브 N.C.	진공 형성을 위한 공급 장치에 전원을 공급합니다. 빠른 진공 차단을 위한 방출에 에너지를 공급합니다. 표준 주류 선택.
K2	공급 밸브 N.C.(파괴 밸브 없음)	공급 통제만; 자연스럽게 진공이 방출되는 비용 최적화 솔루션입니다.
지하 1층	공급 밸브 N.O. + 릴리즈 밸브 N.C.	일반적으로 열려 있는 공급 밸브, 전원이 꺼진 후에도 지속적인 공기 공급, 특수 진공 유지 작업 조건용.
지하 2층	공급 밸브 N.O. (릴리즈 밸브 없음)	기본 상시 개방 공급 구성.

3.5 수동 오버라이드 기능

표시	수동 오버라이드 작동 모드
표시 없음	비래칭 푸시 버튼: 누르면 전원이 공급되고, 손을 떼면 재설정됩니다.
D	푸시턴 잠금 유형(드라이버 작동 가능), 시운전 및 디버깅 중 지속적인 공기 공급을 위한 잠금 장치입니다.

3.6 표시 램프 및 과전압 보호 회로

표시	구성 설명
표시 없음	표시 램프 및 과전압 보호 회로가 없습니다.
S	코일 서비스 수명을 연장하기 위한 과전압 서지 억제 회로가 내장되어 있습니다.
Z	전원 켜짐 상태 시각화를 위한 표시 램프와 과전압 보호 회로.
U	무극성 표시 램프 및 과전압 보호 회로, 임의 배선 허용.

3.7 전기 인입/와이어 콘센트 모드

암호	케이블 콘센트 정의
G	그로메트 케이블 인입구, 케이블 길이:0.3m
H	L자형 플러그형 콘센트, 케이블 길이:0.6m
LN	L자형 플러그 유형, 케이블은 제공되지 않음(고객이 직접 준비하는 배선 하니스)
M	M자형 플러그형 콘센트, 케이블 길이:0.3m
미네소타	M자형 플러그 유형, 케이블은 제공되지 않음(고객이 직접 준비하는 배선 하니스)

3.8 진공 압력 장치(진공 감지 장치에만 유효)

표시	단위 설정
표시 없음	다중 장치 전환 가능: kPa / inHg / psi 선택 가능
M	고정 장치, kPa만 해당
S	다중 장치 전환 가능, 공장에서 psi로 사전 설정됨
P	다중 장치 전환 가능, 공장에서 psi로 사전 설정됨

3.9 진공 압력 감지 모듈

표시	감지 기능 및 응용
표시 없음	감지 장치 없음; 순수 이젝터 본체는 외부 센서를 별도로 연결하십시오.
GN	진공 감지 포트(Rc1/8), 외부 디지털 압력 게이지 또는 PLC 획득 모듈을 연결합니다.
G	현장에서 시각적으로 진공 수준을 판독할 수 있는 내장형 아날로그 압력 게이지입니다.
D	내장형 진공 압력 스위치, 부품 누락 경보 및 공작물 위치 피드백을 위한 스위치/아날로그 신호를 출력합니다.

3.10 출력 사양(D형 진공 압력 스위치용)

암호	출력 모드 설명
N	NPN 오픈 컬렉터 1채널 출력, PLC용 표준 NPN 입력 채널
P	PNP 오픈 컬렉터 1채널 출력
A	NPN 오픈 컬렉터 듀얼 채널 독립 출력
W	PNP 오픈 컬렉터 듀얼 채널 독립 출력
C	NPN 1채널 스위치 + 아날로그 전압 출력
D	NPN 1채널 스위치 + 아날로그 전류 출력
E	PNP 1채널 스위치 + 아날로그 전압 출력
F	PNP 1채널 스위치 + 아날로그 전류 출력

3.11 압력 스위치 케이블 사양(D 유형의 경우)

암호	케이블 정의
L	사전 조립된 플러그인 케이블, 총 길이: 2m
M	사전 조립된 플러그인 케이블, 총 길이: 0.3m

4. 핵심 기술 사양 요약

매개변수 항목	표준사양
작동 원리	다단 디퓨저 벤츄리 진공 이젝터, 고효율 에너지 절약 구조
최대 흡입 유량(12A 사이즈)	100L/분(ANR)
표준 공급 공기압	0.4~0.6MPa
공급 / 진공 포트	원터치 피팅: Φ6 Metric / Φ1/2" Imperial 옵션
배기 옵션	표준 소음기 배기; PR / PG / PN 포트형 중앙 집중식 외부 배기 옵션
정격 코일 전압	DC24V / DC12V / DC6V; 맞춤 요청 시 DC5V 제공 가능
전기 인입 옵션	G 그로밋 / H‑L형 플러그/M‑M형 플러그; 고객 배선을 위한 LN/MN 무케이블 버전
진공 감지 장치	감지 없음 / GN 감지 포트(Rc1/8) / G 로컬 압력계 / D 내장 진공 압력 스위치
신호 출력	NPN/PNP 단일-듀얼 채널 스위치 출력; 아날로그 전압/전류 출력 옵션
표시기 및 서지 보호	보호 없음 / S 서지 보호 / Z 표시기+보호 / U 무극성 표시기+보호

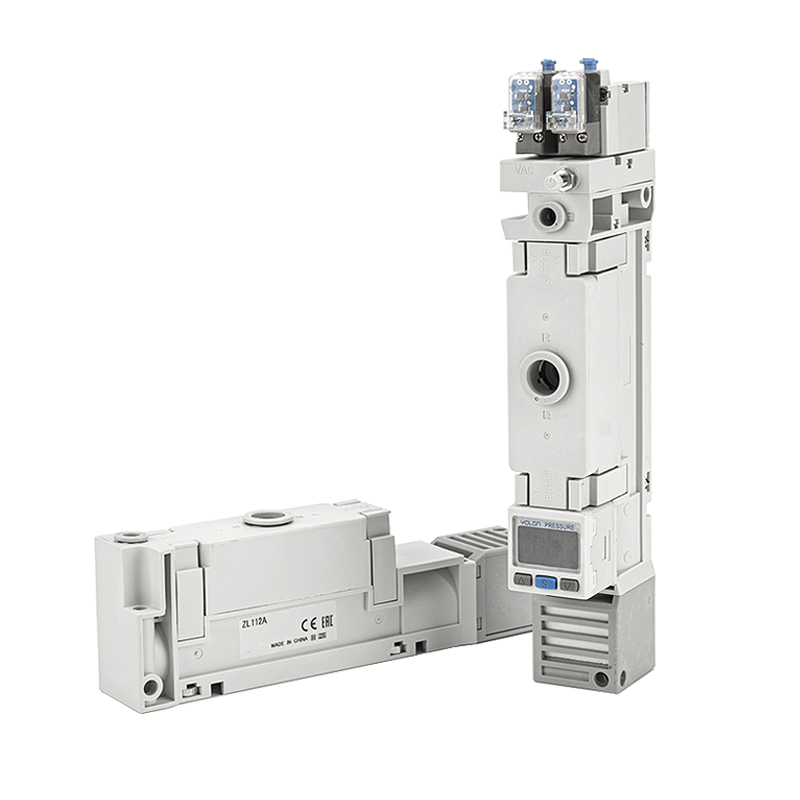

5. 밸브 없음 VS 밸브 있음 선택 참조표

비교항목	무밸브형 ZL1-12A	밸브 포함 유형 ZL1‑12A‑K1…
통합 밸브	내장 밸브 없음, 외부 3방향 솔레노이드 밸브 필요	공급밸브+파괴밸브 일체형(K1/K2/B1/B2 시리즈)
진공 파괴 방법	외부 밸브 또는 자연 방출로 제어	빠른 작업물 드롭오프를 위한 내장형 방출 밸브로 즉각적인 진공 차단
응답 속도	외부 밸브 및 파이프라인 레이아웃에 따라 다름	높은 주기율의 로봇 애플리케이션을 위한 더 빠른 통합 응답
배관 복잡성	별도의 밸브, 피팅 및 필터 액세서리가 필요합니다.	고집적, 현장 배관 작업 최소화
비용 및 유연성	최저 비용, 최대 시스템 설계 유연성	더 높은 통합 수준, 로봇 EOAT 엔드 이펙터에 선호
압력 감지	외부 진공 압력 스위치 필요	옵션 내장 G 압력 게이지/D 진공 압력 스위치

6. 표준 진공 회로 구성 솔루션

솔루션 1: 무밸브 비용 최적화 회로

AFC2000 무오일 2유닛 공기원 처리 → 3V110 3방향 솔레노이드 밸브 → ZL1-12A 무밸브 진공 이젝터 → ZPT 진공 흡입 컵

솔루션 2: 밸브 포함 고속 로봇 픽 앤 플레이스 회로

AR 압력 조절기 → ZL1-12A-K15MZ-DAML(통합 공급 밸브, 방출 밸브 및 진공 압력 스위치) → 로봇 엔드 이펙터 흡입 컵, 자동 공작물 누락 경보 기능 지원.

솔루션 3: 다중 뱅크 중앙 집중식 공기 공급 회로

AFC 대용량 비오일 2유닛 → 밸브 이젝터 매니폴드 어셈블리가 있는 다중 ZL1 → 다중 흡입 컵 동기식 자재 피킹.

7. 단계별 선택 지침

• 포트 크기: 표준 PU6/Φ6 튜빙의 경우 표시 없음 미터법 포트를 선택합니다. 영국식 Φ1/2" 튜브의 경우 inHg/psi 압력 단위와 함께 영국식 포트를 지정하십시오.

• 배기가스: 저소음 작업장 환경을 위해 표준 소음기 배기 장치를 유지하십시오. 지정된 안전지역으로 배기하기 위해 PR / PG / PN 포트형 중앙배기 방식을 채택하였습니다.

• 전압: 가정용 자동화 장비용 DC24V(코드 5); 유럽 수출 또는 저전압 장치 프로젝트용 DC12V / DC6V.

• 밸브 조합: 표준 고속 픽 앤 플레이스용 K1(N.C. 공급 + N.C. 해제), 비용 절감을 위한 K2; 특수 상시 개방형 진공 유지 작업 조건을 위한 B1/B2.

• 감지 요구 사항: PLC 누락 부품 경보를 위해 D 진공 압력 스위치(NPN/PNP 일치 PLC 입력 유형)를 선택하십시오. G 현장 육안 검사용 국부 압력 게이지; 타사 외부 데이터 수집을 위한 GN 감지 포트.

• 표시기 및 서지 보호: 캐비닛 진단 표시를 위해 Z / U 버전을 선택하십시오. S 습하고 열악한 작업 환경을 위한 과전압 보호.

• 수동 오버라이드: 잦은 시운전 및 디버깅 시나리오를 위해 D 푸시턴 잠금 수동 오버라이드를 선택하고 잠긴 연속 공기 공급을 지원합니다.

8. 일반적인 산업 응용 시나리오

• 3C 전자 PCB 및 칩 고속 픽 앤 플레이스 처리

• 리튬 이온 배터리 전극 시트 재료 이송

• 상자 및 다공성 물질의 강력한 흡착력

• 유리 및 판금 고강도 로봇 피킹

• 사출 성형 로봇 부품 제거 및 탈형

• 식품 가공 포장 잡기 애플리케이션

• 물류 분류 고속 로봇 이송 시스템

9. 중요한 작동 및 설치 참고사항

• 오일 미스트 FRL 장치(AC/BC 시리즈 3개 장치)를 사용하지 마십시오. 진공 이젝터 공기 공급용. 윤활유는 다단계 디퓨저 노즐을 막히게 하므로 AFC 비오일 2유닛 공기 소스 처리 장치를 채택해야 합니다.

• 상류측에는 ZFC 인라인 진공 필터를 의무적으로 설치하십시오. 작은 다단계 노즐은 먼지에 민감합니다. 입자 오염으로 인해 흡입 흐름이 막히면 흡입 흐름이 크게 저하됩니다.

• 빠른 진공 형성과 안정적인 흡입 성능을 보장하려면 이젝터와 흡입 컵 사이의 호스 길이를 최대한 짧게 유지하십시오.

• 최적의 공급 공기압 범위는 0.4~0.6MPa입니다. 압력이 부족하면 흡입력이 약해집니다. 과도한 압력은 압축 공기 소비를 증가시킵니다.

• 밸브 포함 모델의 경우 서지 보호 회로가 내장된 Z / S / U 버전을 선택하면 제어 캐비닛 내부의 솔레노이드 코일 서비스 수명을 연장할 수 있습니다.

• 홍보/PG/PN 중앙 집중식 배기 구성의 경우 배기 배관이 막히지 않게 유지하십시오. 배압으로 인해 진공 구축 성능이 심각하게 저하됩니다.
