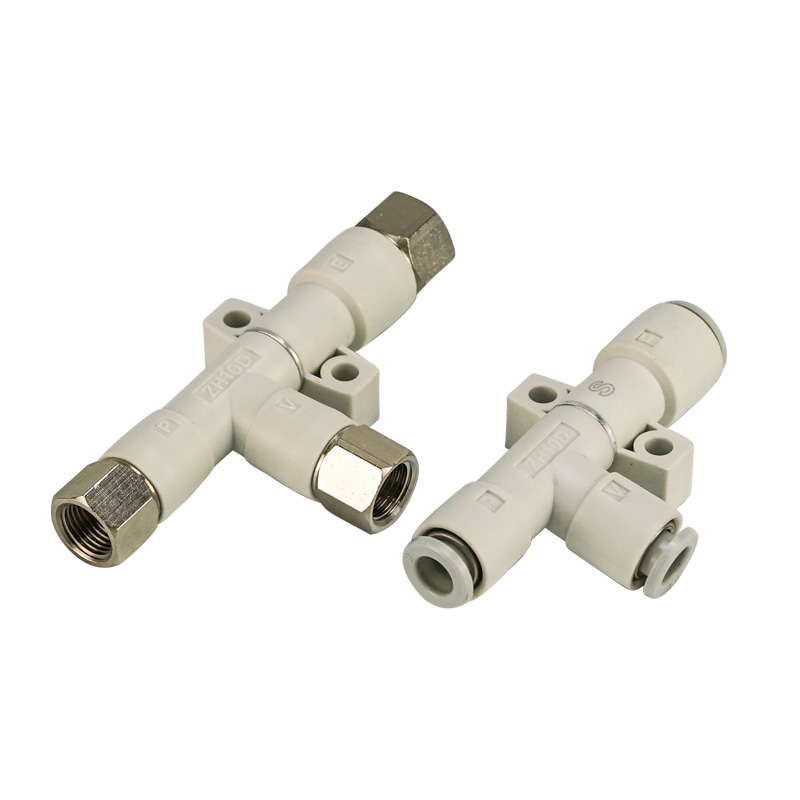

ZH‑D 시리즈 본체 포트형 진공 이젝터

ZH‑D 시리즈 본체 포트형 진공 이젝터 | 단일 스테이지 벤투리 직접 공압 연결 진공 발생기

브랜드: Richge Technology의 SOLH | 수입된 ZH 시리즈 진공 발생기와 완전 기계적 상호 교환 가능

1. 제품개요

     ZH‑D 본체 포트형은 단일 스테이지 벤츄리 진공 이젝터입니다. SUP 공급 포트, VAC 진공 포트, EXH 배기 포트 등 3개의 독립 포트에는 외부 배관이 필요합니다. 본체 내부에는 소음기가 내장되어 있지 않습니다. 통합 수지 노즐 구조를 갖춘 컴팩트하고 가벼운 디자인으로 수입 ZH 시리즈와 완벽하게 호환됩니다.

  모델 구별

     • ZH‑D 본체 포트형: 외부 배관용 포트 3개, 소음기 내장 없음.

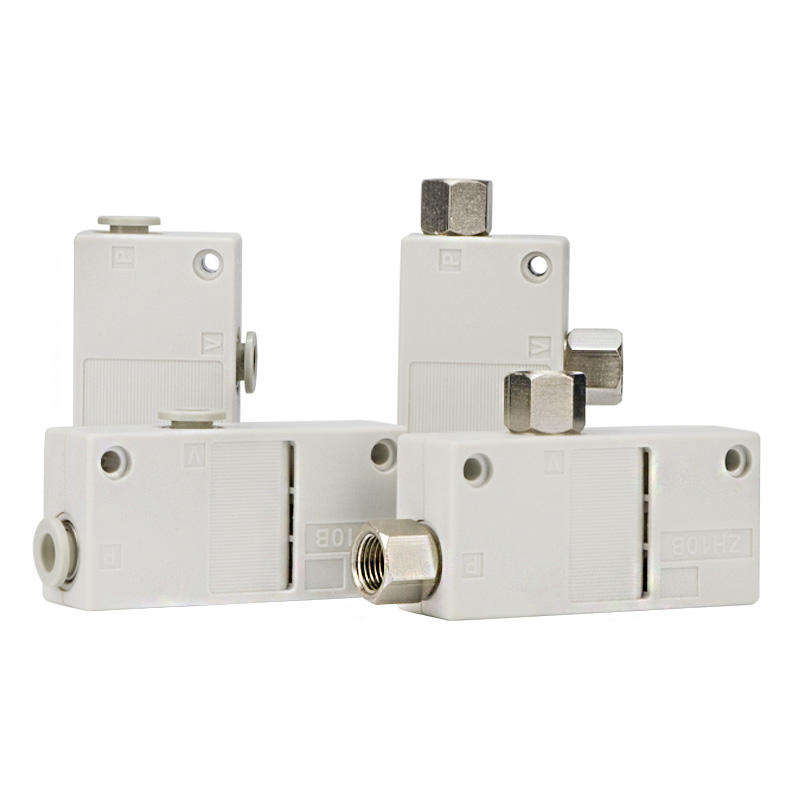

     • ZH‑B 박스형: 본체 내부에 통합 소음기가 장착되어 있으며 공급 및 진공 포트만 예약되어 있습니다.

  두 가지 성능 등급:

     • S 사양(고진공): 최고 진공 ‑90kPa, 밀봉된 부드러운 작업물에 이상적입니다.

     • L 사양(고유량): 종이, 직물 및 상자와 같은 통기성 다공성 작업물에 대해 더 낮은 진공 수준으로 더 큰 흡입 흐름.

  노즐 보어는 Φ0.5 / 0.7 /1.0 /1.3 /1.5 /1.8 /2.0mm를 커버합니다. 다양한 연결 옵션 지원: 원터치 피팅, G/Rc 스레드, NPT 영국식 스레드. 다양한 장착 솔루션: 직접 나사 고정, 장착 브래킷 및 DIN 레일 설치. 로봇 엔드 이펙터 및 다중 스테이션 모듈 응용 분야에 널리 적용됩니다.

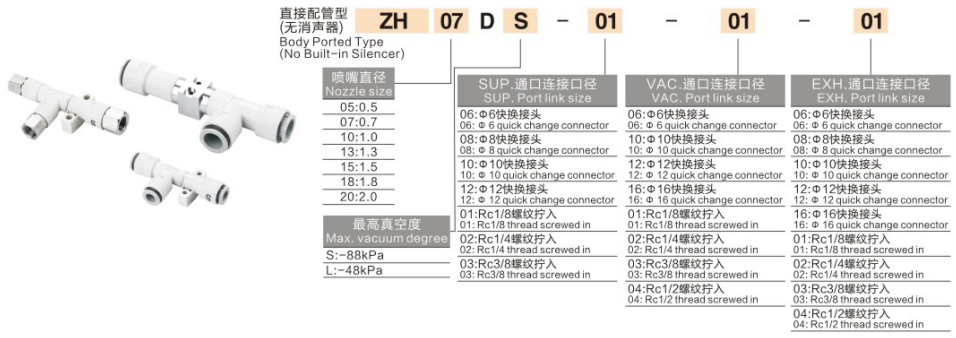

2. 완전한 모델 코딩 설명

예시 모델:ZH10DSA-06-08-10

     • ZH: 진공 이젝터의 시리즈 기호

     • 10: 노즐 내경 코드

     • D/B: 체형. D = 내장형 소음기가 없는 3개의 외부 포트가 있는 본체 포트형; B = 소음기가 통합된 박스형

     • S/L: 진공특성. S = 적당한 흡입 유량을 갖춘 고진공 유형 최대 ‑90kPa; L = 고유량 유형. ZH05‑13 최대 ‑48kPa; ZH15‑20 최대 ‑66kPa, 통기성이 있는 작업물을 위한 대유량

     • A: 크기는 줄이고 무게는 줄인 차세대 경량 버전

     • -06-08-10: 포트 사양(SUP-VAC-EXH). 두 자리 숫자는 미터법 원터치 피팅 크기(06=Φ6,08=Φ8,10=Φ10,12=Φ12)를 나타냅니다. G/Rc 나사용 F01/F02/F03; NPT 영국식 스레드용 N01/N02.

  주문 예: ZH13DSA-08-10-10
     ZH 본체 포트 진공 이젝터, Φ1.3mm 노즐, S 고진공 등급, 새로운 A 경량 버전; 공급 포트 Φ8, 진공 포트 Φ10, 배기 포트 Φ10 원터치 피팅.

3. 핵심 성능 이점

     • 완전히 독립적인 외부 포트 3개: SUP 공급, VAC 진공 및 EXH 배기 포트를 분리합니다. 배기 가스는 외부 소음기 또는 중앙 배기 파이프라인을 연결할 수 있습니다. 내부 소음기 공간 제약 없이 로봇 엔드 이펙터 및 모듈 통합에 적합합니다.

     • 경량 일체형 수지 노즐: 노즐과 본체를 일체형으로 성형하여 경량화를 획기적으로 실현하여 고속 이동이 가능한 EOAT에 적합합니다. 새로운 A 버전은 길이와 높이를 줄이고 무게를 최대 74% 줄였습니다.

     • 이중 진공 성능 옵션: 유리, 금속 시트 및 플라스틱 하우징을 포함하여 매끄럽게 밀봉된 작업물을 위한 S 고진공; L 고유량(누출 보상을 위한 상자, 필름, 직물 및 누출되기 쉬운 자재용)

     • 풍부한 포트 선택: 글로벌 시장 장비 적응을 위한 미터법 원터치 피팅, G/Rc 파이프 나사산 및 NPT 영국식 나사산입니다.

     • 다양한 장착 방법: 유연한 레이아웃을 위한 직접 나사 고정, 표준 브래킷, L자형 브래킷 및 DIN 레일 장착.

     • 오일 프리 작동 요구 사항: 오일미스트 윤활은 금지되며 건조 여과된 압축 공기만 필요합니다.

4. 표준 기술 사양

공급압력 0.5MPa에서의 성능(ANR)

L‑고유량 변형의 경우: 동일한 노즐 보어 아래에서 더 높은 흡입 유량과 더 낮은 최종 진공 수준.

5. ZH‑D VS ZH‑B 비교표

6. 단계별 선택 지침

     • S/L 성능 선정

 ￮ ✅ S 고진공(‑90kPa): 강철판, 유리, 플라스틱 하우징, PCB와 같은 매끄럽게 밀봉된 공작물; 누출이 적고 높은 흡착력이 필요합니다.

 ￮ ✅ L 고유량: 상자, 폼, 필름, 직물 및 기타 누출이 발생하기 쉬운 통기성 작업물, 대용량 흐름이 진공 누출을 보상합니다.

     • 노즐 보어 선택: 전체 흡착컵 흡착면적에 따라 선택하세요. 노즐이 클수록 흡입 유량이 높아지는 동시에 공기 소비도 높아집니다. 압축 공기 낭비를 방지하려면 너무 큰 노즐을 사용하지 마십시오.

     • 포트 유형 선택: 가정용 자동화 장비용 미터법 원터치 피팅(06/08/10/12); 해외수출기계용 G나사 / NPT나사.

     • D형 배기 처리 참고사항: D-variant에는 소음기가 내장되어 있지 않습니다. EXH 배기 포트는 외부 소음기를 연결해야 합니다. 그렇지 않으면 소음이 심해집니다. 또는 배기 파이프를 장비 캐비닛 밖으로 배선합니다.

     • 진공 감지 솔루션: 압력 스위치가 내장되지 않은 ZH 시리즈 진공 이젝터. 신호 피드백이 필요한 경우 외부 ZSE 진공 압력 스위치를 추가하십시오.

7. 일반적인 응용 시나리오

     • 로봇 EOAT 팔 끝 피킹: 3C 플라스틱 부품, PCB 및 배터리 시트 핸들링

     • 포장 산업: 상자, 필름 및 종이 재료 픽업

     • 사출 성형 로봇을 위한 소형 부품 탈형

     • 다중 흡입 컵 동기식 흡착을 위한 다중 병렬 진공 모듈

     • 장비 하우징 외부의 중앙 집중식 폐가스 배출이 필요한 자동화 스테이션

8. 표준 공압 회로도 설명

     ZH‑D 본체 포트 표준 회로: AFC 공기 소스 필터(오일 미스트 장치 금지) → 3/2 솔레노이드 밸브 → ZH‑D의 SUP 공급 포트; VAC 진공 포트는 ZFC 진공 필터를 흡입 컵에 연결합니다. EXH 배기 포트는 외부 소음기 또는 장비 외부로 배선된 배기 호스를 연결합니다.

9. 중요한 작동 참고 사항

     • 오일미스트 윤활기는 엄격히 금지됩니다. 오일 오염물질은 작은 노즐 구멍을 막아 흡입력이 저하되거나 완전한 고장을 일으킬 수 있습니다. 공기원 처리에는 공기 필터만 채택해야 합니다.

     • ZFC 인라인 진공 필터는 진공 측에 설치해야 합니다. 먼지 입자가 유입되면 노즐이 막힐 수 있습니다.

     • ZH‑D 본체 포트 이젝터의 경우 EXH 배기 포트에 소음기를 장착하여 과도한 소음 수준을 방지해야 합니다.

     • 권장 공급 압력: 0.4-0.5MPa. 전체 0.6MPa 미만에서 장기간 연속 작동은 권장되지 않습니다.

     • 진공 이젝터와 흡입 컵 사이의 호스 길이를 최소화하고, 더 빠른 진공 반응을 위해 파이프라인 용량을 줄입니다.
