ZH‑B 시리즈 박스형 진공 이젝터

소음기가 내장된 SOLH ZH-B 박스형 단일 스테이지 진공 이젝터, 수입 ZH-B와 호환되는 드롭인. 2개의 포트(SUP/VAC)만 있으며 외부 소음기가 필요하지 않습니다. S 고진공 88kPa/L 고유량 48kPa 버전, 노즐 Φ0.5-2.0mm, 원터치 또는 Rc 스레드 옵션. 최대 흡입 유량 6-90L/min, 경량 PBT 본체, 소형 자동화 설비 및 로봇 픽 앤 플레이스 응용 분야에 이상적입니다.

문의 보내기

제품 설명

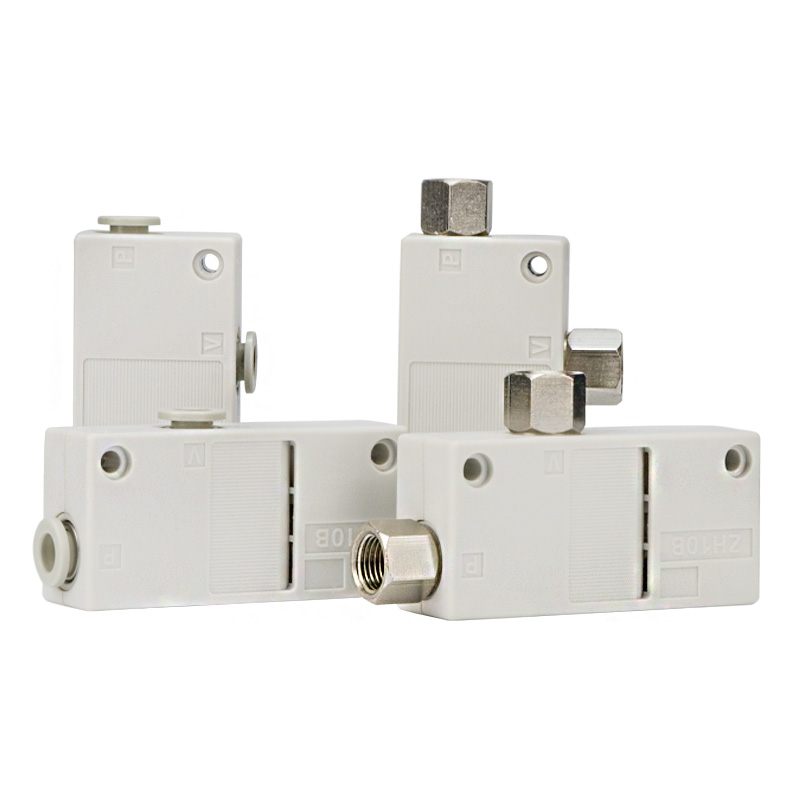

ZH‑B 시리즈 박스형 진공 이젝터 | 내장형 소음기 1단 벤츄리 진공 발생기

브랜드: Richge Technology의 SOLH | 수입된 ZH-B 시리즈와 호환되는 드롭인 교체

1. 제품개요

ZH‑B 박스형 진공 이젝터는 본체 내부에 소음기가 통합된 단일 스테이지 벤투리 원리를 채택합니다. SUP 공급 포트와 VAC 진공 포트, 두 개의 포트만 예약되어 있으며 별도의 배기 포트는 없습니다. 배기 공기는 내장된 소음기를 통해 직접 배출됩니다. 외부 소음기가 필요 없는 매우 간단한 설치. 치수 및 연결 인터페이스에서 가져온 ZH‑B와 완전히 상호 교환 가능합니다. 두 가지 성능 버전 사용 가능: S 고진공 유형과 L 고유량 유형, 완전한 노즐 크기 제공. 소형 소형 자동화 설비 및 로봇 픽 앤 플레이스 애플리케이션에 이상적입니다.

모델 구별

• ZH‑B 박스 유형: 소음기 내장, 2포트(SUP 및 VAC)

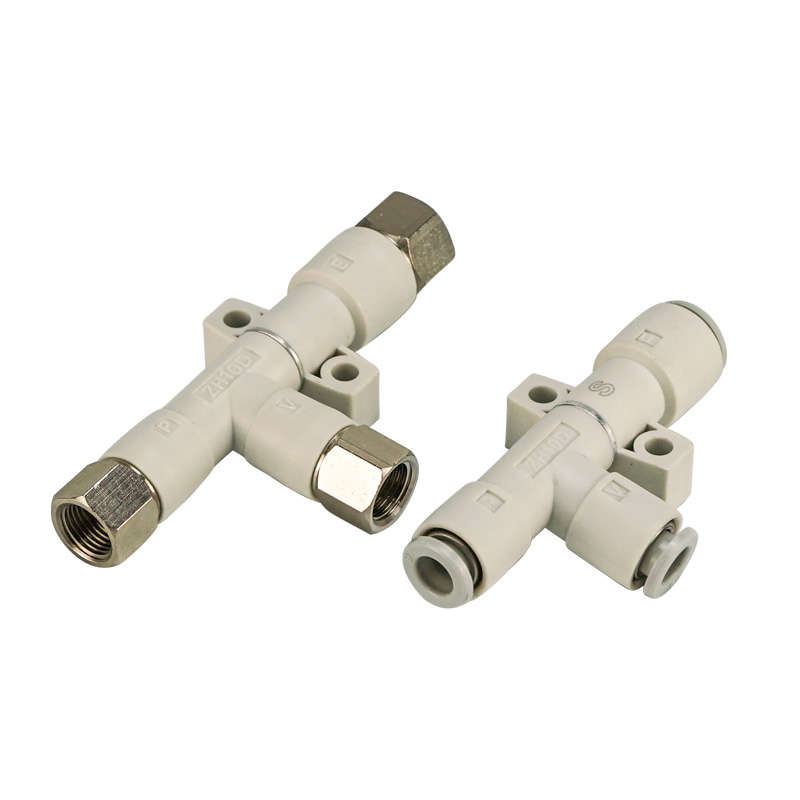

• ZH‑D 본체 포트 유형: 소음기 내장 없음, 외부 배관용 독립 포트 SUP/VAC/EXH 3개

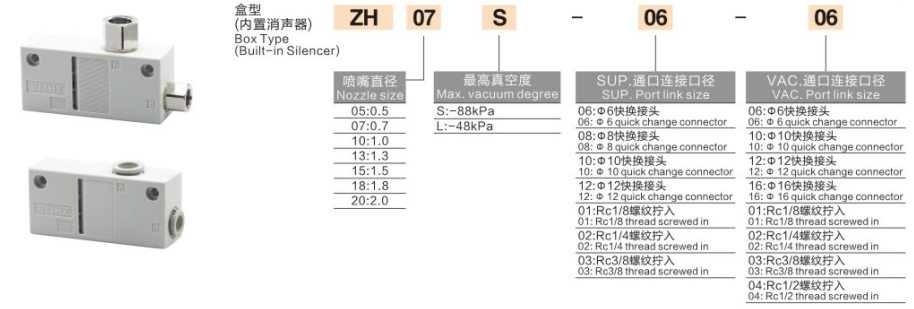

2. 완전한 모델 코딩 설명

예:ZH07S‑06‑06

• ZH: 시리즈 코드, 소음기 내장 박스형 진공 이젝터

• 07: 노즐 크기 코드

• S/L: 최대진공특성. S = 고진공; L = 고유량

• 06: SUP 공급 포트 접속 사이즈

• 06: VAC 진공 포트 접속 사이즈

노즐 코드	노즐 보어
05	Φ0.5mm
07	Φ0.7mm
10	Φ1.0mm
13	Φ1.3mm
15	Φ1.5mm
18	Φ1.8mm
20	Φ2.0mm

포트 코드 참조 테이블

항구 코드	인터페이스 유형
06	Φ6 원터치 피팅
08	Φ8 원터치 피팅
10	Φ10 원터치 피팅
12	Φ12 원터치 피팅
16	Φ16 원터치 피팅
01	Rc1/8 암나사
02	Rc1/4 암나사
03	Rc3/8 암나사
04	Rc1/2 암나사

주문 예: ZH10S‑08‑10
소음기가 내장된 ZH 박스형 진공 이젝터, Φ1.0mm 노즐, S 고진공 등급; 공급 포트 Φ8 원터치 피팅, 진공 포트 Φ10 원터치 피팅.

3. 핵심 성능 이점

• 통합 내장형 소음기: 외부 소음기가 필요하지 않습니다. 배기는 내부 소음구조를 통해 배출됩니다. 예비 부품 수가 적고 소음이 적으며 공간이 절약됩니다.

• 간단한 배선을 위한 단 2개의 포트: SUP 공기공급구와 VAC 진공구만 있고 별도의 EXH 배기구는 없습니다. 제한된 컴팩트 설치 공간에 적합합니다.

• 이중 성능 버전 옵션

￮ S 고진공(-88kPa): 강판, 유리, PCB, 플라스틱 하우징 등 잘 밀봉된 공작물에 대한 강력한 흡착력.

￮ L 고유량(-48kPa): 흡입 유량이 커져 진공 누출을 보상하며, 종이, 필름, 상자, 폼 등 통기성 다공성 물질에 적합합니다.

• 다중 포트 선택: 가정용 기계에 널리 사용되는 미터법 원터치 피팅입니다. 수출 장비용 Rc 암나사 버전.

• 경량 PBT 본체: 일체형 PBT 노즐로 무게가 가벼워 소형 로봇 EOAT에 적합합니다. 직접 나사 장착 또는 브래킷 설치를 지원합니다.

• 오일 프리 작동: 건조 필터링된 압축 공기만 필요하며 오일 미스트 윤활은 금지됩니다.

4. 표준 기술 사양

매개변수 항목	사양
작동 원리	단일 단계 벤츄리 음압
작동 매체	건조 필터링된 압축 공기, 오일 공급 금지
공급 공기압 범위	0.25~0.6MPa, 최대 0.7MPa
주변 온도	5~60℃, 결빙 없는 공기 공급원
바디 스타일	소음기 내장 박스형, 2포트(SUP/VAC)
S 고진공 궁극진공	-88kPa
L 대유량 완전진공	-48kPa

0.5MPa 공급 압력에서의 기준 성능

모델	대통 주둥이	최대 흡입 유량 L/min	공기 소비량 L/min	권장 흡입 컵
ZH05S-xx-xx	0.5mm	6	13	Φ2~13mm
ZH07S-xx-xx	0.7mm	12	27	Φ2~20mm
ZH10S-xx-xx	1.0mm	26	52	Φ2~32mm
ZH13S-xx-xx	1.3mm	40	88	Φ2~50mm
ZH15S-xx-xx	1.5mm	58	117	Φ2~100mm
ZH18S-xx-xx	1.8mm	76	165	Φ2~125mm
ZH20S-xx-xx	2.0mm	90	201	Φ2~150mm

5. ZH‑B 박스형 VS ZH‑D 본체 포트형

비교항목	ZH‑B 박스형(소음기 내장)	ZH‑D 본체 배관형
포트 수량	포트 2개: SUP + VAC; 내장 소음기를 통해 배출되는 배기가스	3개의 독립 포트 SUP/VAC/EXH, 내장 소음기 없음
소음 장치	소음기 통합, 즉시 사용 가능	EXH 포트는 외부 소음기를 연결해야 합니다. 그렇지 않으면 높은 소음이 발생합니다.
설치공간	컴팩트한 레이아웃, 최소한의 배관, 소형 고정 장치에 이상적	배기 파이프라인을 위해 예약된 추가 공간
응용 시나리오	소형 고정 장치, 공간이 제한된 스테이션, 중앙 배기 장치가 필요하지 않음	로봇 EOAT, 중앙 배기 배출, 다중 이젝터 병렬 모듈
