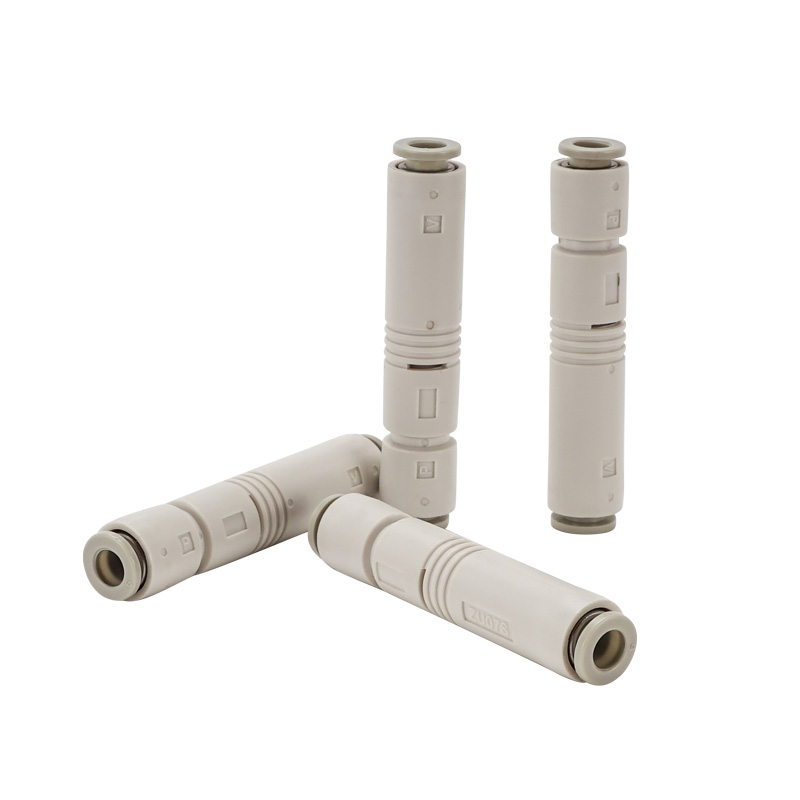

ZU 시리즈 인라인 스트레이트 진공 이젝터

ZU 시리즈 인라인 스트레이트 진공 이젝터 | SOLH 직선형 튜브 삽입형 진공 발생기

브랜드: Richge Technology의 SOLH | SMC 표준 교환 가능 인라인 진공 이젝터

1. 제품개요

     ZU 시리즈는 인라인 직선관 진공 이젝터입니다. 진공 포트와 공기 공급 포트는 동축으로 직선으로 배열되어 있습니다. 가장 작은 크기, 초경량 무게 및 공간 절약형 설치가 특징입니다. 분산된 흡입 컵, 움직이는 부품 및 좁고 제한된 공간에 적합합니다.

2. 핵심 구조 및 작동 원리

     • 구조: SUP 공급 포트 → 노즐 → 디퓨저부 → VAC 진공 포트 → EXH 배기 포트, 수지 일체 성형.

     • 원칙: 노즐을 통해 압축공기를 고속으로 분사하여 진공포트에 부압을 발생시켜 진공흡착합니다. 소음 구조가 내장된 배기 장치.

     • 재료: 본체 : 엔지니어링 PBT 수지; 원터치 피팅 : POM. 구리 및 불소가 함유되지 않았으며 RoHS를 준수합니다.

     • 무게: ZU05 ≒6.5g, ZU07≒7.0g; 새로운 ZU□A 개선 버전은 3.9g에 불과합니다.

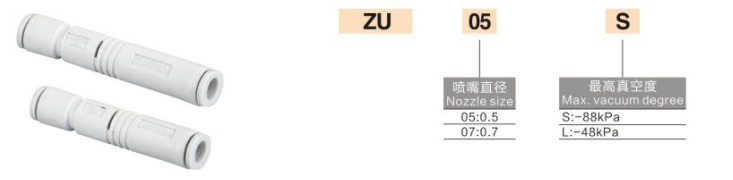

3. 모델 코딩 규칙(SMC 표준)

  이전 버전(ZU05 / ZU07)

  형식: ZU + 노즐 보어 + 유형(S/L)

     • ZU05S: Φ0.5 노즐, 고진공형(-84kPa)

     • ZU05L: Φ0.5 노즐, 대유량형(-48kPa)

     • ZU07S: Φ0.7 노즐, 고진공 타입

     • ZU07L: Φ0.7 노즐, 대유량형

  새로운 개선 버전(ZU□A, 더 짧고 가벼워짐)

  형식: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0.3, 04=Φ0.4, 05=Φ0.5, 07=Φ0.7

     • S = 고진공(-87~-90kPa); L = 고유량(-48kPa)

     • A = 업그레이드 버전: 길이 11% 단축, 무게 40% 감소

4. 주요 매개변수 표 @0.45MPa 표준 공급 압력

5. S 고진공 VS L 고유량

     • S 고진공 타입: 극진공 -84~-90kPa. 전자부품, 박막필름 등 강한 흡착력이 요구되는 얇고 ​​잘 밀봉된 소형 흡착판에 사용됩니다.

     • L 고유량형: 더 큰 흡입 유량으로 최대 진공도 -48kPa. 다공성/거친 표면 작업물, 대형 흡입 컵, 높은 누출 및 빠른 응답 요구 사항에 적합합니다. 판지와 나무 보드.

6. 설치 및 배관안내

  1. 설치: 어떤 방향으로도 장착 가능하며 고정 브래킷이 필요하지 않습니다. 공기 파이프라인의 중앙에 직접 삽입될 수 있습니다.

  2. 관

￮ SUP 공급 포트 : Φ6 에어 튜브 연결 (표준)

￮ VAC 진공 포트: 흡입 컵/진공 파이프라인 연결

￮ EXH 배기 포트: 대기 개방, 차단하지 않음

  3. 압력: 표준 0.45MPa, 작동범위 0.1~0.6MPa

  4. 온도: 5~50℃ (공기원 결빙 없음)

7. 일반적인 응용 시나리오

     • 3C 전자, 반도체, 소형 흡착판을 이용한 분산 흡착

     • 자동화 생산 라인, 이동 부품/로봇 엔드 이펙터

     • 좁은 설치 공간, 경량 및 고속 응답 적용

     • 얇은 종이, 얇은 필름, 작은 부품, 전자 칩 취급

8. 선택 비교: ZU vs ZB vs ZL
