ZL212 시리즈 다단계 진공 이젝터

SOLIH ZL212 다단계 진공 이젝터, SMC 호환 장착 치수를 갖춘 ZL112용 드롭인 업그레이드. 더 높은 진공도 90~-95kPa 및 흡입 유량 +30%, 다중 벤튜리 설계를 통해 40% 에너지 절약. 모듈형 옵션: 소음기/포트 배기, 기계식 게이지 또는 디지털 진공 압력 스위치(NPN/PNP), 공급+방출 밸브. 유리, 판금, 다공성 재료 및 누출이 많은 대형 흡입 컵 로봇 처리에 이상적입니다.

문의 보내기

제품 설명

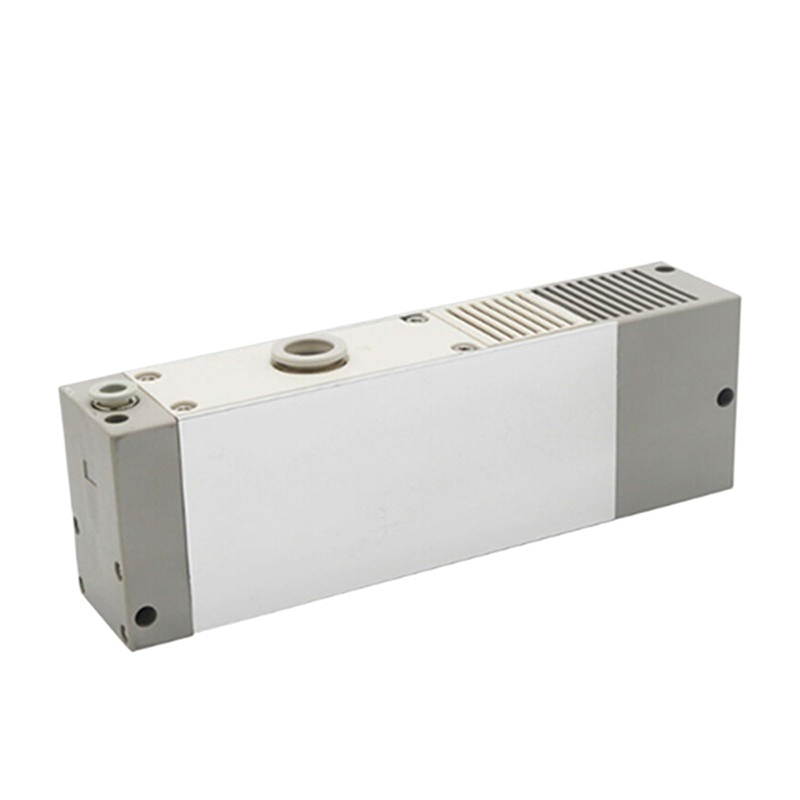

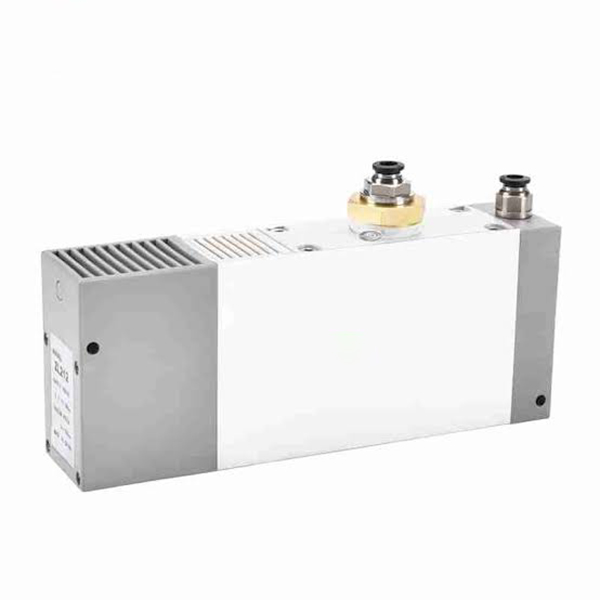

ZL212 시리즈 다단계 진공 이젝터 | ZL112용 고유량 고진공 발생기 업그레이드 모델

브랜드: Richge Technology의 SOLH | SMC ZL212 설치 치수와 호환되는 드롭인 교체

1. 제품개요 및 일반사양

ZL212 시리즈는 ZL112 시리즈에서 파생된 업그레이드된 대유량 다단계 진공 이젝터입니다. 더 큰 노즐 오리피스를 장착하여 더 높은 진공 수준과 향상된 흡입 흐름을 제공합니다. 대형 흡입 컵, 다공성 작업물 및 높은 누출 작업 조건을 위해 특별히 설계되었습니다. 로봇 매니퓰레이터, 판금 및 유리 재료 취급 응용 분야의 주요 진공 장치로 널리 채택됩니다.

매개변수 항목	사양
제품 위치	ZL112의 고급 업그레이드 모델, 더 높은 진공도와 더 높은 유량을 위한 더 큰 노즐
적용유체	압축공기
공급 공기압	0.3~0.7MPa, 최적 작동 범위: 0.45~0.5MPa
진공도	-90 ~ -95kPa
흡입 흐름	ZL112보다 30% 이상 높아 다공성 작업물 및 대형 흡착판에 적합
공기 소비량	다단계 디퓨저 설계로 단일 스테이지 진공 이젝터에 비해 40% 이상의 에너지 절약
주변 온도 범위	-5℃ ~ 60℃
포트 연결	표준 원터치 피팅/스레드 포트, SMC ZL212 장착 치수와 완전히 호환 가능

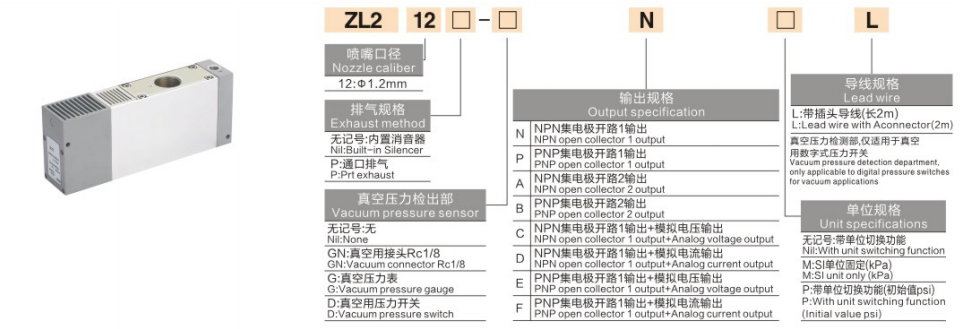

2. 모델 명명 규칙

기본 형식:ZL212-□-□-□-□

밸브 포함 확장 형식:ZL212‑□‑K1/K2 5M Z‑□‑DDNL

위치	암호	정의 및 자세한 설명
1-4	ZL212	다단계 진공 이젝터용 시리즈 코드, ZL112에 비해 더 큰 노즐 보어
5번째	표시 없음	소음기 배기, 일반 작업장 표준 소음 감소
	P	포트 배기, 고유량 또는 중앙 집중식 배기 설치용
6번째 진공 감지 장치	표시 없음	진공 감지 모듈 없음
	GN	외부 압력계 연결용 Rc1/8 진공 감지 포트
	G	내장형 Y40Z 기계식 진공 압력 게이지
	D	내장형 디지털 진공 압력 스위치
7번째 출력사양	N	NPN 오픈 컬렉터 1채널 출력
	P	PNP 오픈 컬렉터 1채널 출력
	A/B/C/D/E/F	다중 채널 출력/아날로그 신호 출력 및 기타 확장 기능
8일 유닛 및 케이블	L	2미터 사전 조립된 플러그형 케이블
	M / P	고정 단위/전환 단위(kPa/psi 옵션)

3. 기본 모델 구성 설명

모델	핵심 구성	일반적인 응용
ZL212	표준 베이스 유닛, 게이지 없음, 내장 밸브 없음	일반 고유량 애플리케이션, 외부 솔레노이드 밸브 필요
ZL212‑GN	Rc1/8 외부 진공 게이지 인터페이스	판독을 위해 외부에 연결된 진공 게이지가 필요한 애플리케이션
ZL212‑D	내장형 디지털 진공 압력 스위치	PLC 제어를 위한 디지털 진공 판독 및 전기 신호 피드백
ZL212‑P	소음기가 내장되지 않은 포트형 배기 버전	고유량 중앙 집중식 배기 시나리오, 소음에 민감한 환경
ZL212‑G	Y40Z 기계식 진공 게이지 장착	비용 효과적인 국소 기계적 진공 수준 표시

4. ZL112 VS ZL212 키 선택 비교

비교항목	ZL112	ZL212
노즐 보어	Φ1.2mm	더 큰 크기의 노즐
진공도	-88 ~ -92kPa	-90 ~ -95kPa, 더 높은 진공 성능
흡입 흐름	중간 유량	흡입 유량 +30% 증가
적합한 근무 조건	일반적인 흡착판, 중소형 작업물	대형 흡입 컵, 다공성 작업물, 시트 및 유리, 높은 누출 루프
기본 모델 가격 참조	245부터 시작	478부터 시작, 약. 동일한 구성에서 20% 더 높음
