C형 자동 잠금 퀵 커플러

C형 자동 잠금 퀵 커플러 | 공압식 C 스타일 퀵 커넥트 피팅

브랜드: Richge Technology의 SOLH | 범용 공압식 C형 퀵 커플러, SMC 및 AirTAC와 호환 가능

1. 제품개요

     C형 자동 잠금 퀵 커플러는 공압 산업에서 널리 사용되는 표준 강철 볼 자동 잠금 피팅입니다. 스프링과 스틸 볼이 내장되어 있어 삽입 시 자동으로 잠기고, 슬리브를 뒤로 밀면 해제됩니다. 도구가 필요하지 않으며 한 손으로 조작할 수 있습니다. 이는 암 커플러(슬라이딩 슬리브 포함)와 쌍 조립용 수 플러그로 구성됩니다. 압축 공기 파이프라인, 공압 도구 및 자동화된 공기 공급 회로에 널리 적용되며 진공 발생기 및 전체 공압 배관 시스템과도 일치합니다.

2. 핵심 기능

     • 강구 자동 잠금 구조: 수 플러그를 완전히 삽입하고 잠그면 "딸깍" 소리가 들립니다. 압력을 가하면 분리할 수 없습니다. 잠금 해제 및 분리를 위해 슬라이딩 슬리브를 뒤로 당깁니다.

     • 이중층 NBR 씰 링: 기밀성이 우수하고, 압축공기 및 소수 윤활유에 강하며, 공기누설율이 낮습니다.

     • 본체 재질: 니켈 도금 강철(금속 표준 버전) / 고인성 플라스틱(경량 옵션). 잦은 플러그 앤 풀 작업장을 위한 녹 방지 및 내마모성.

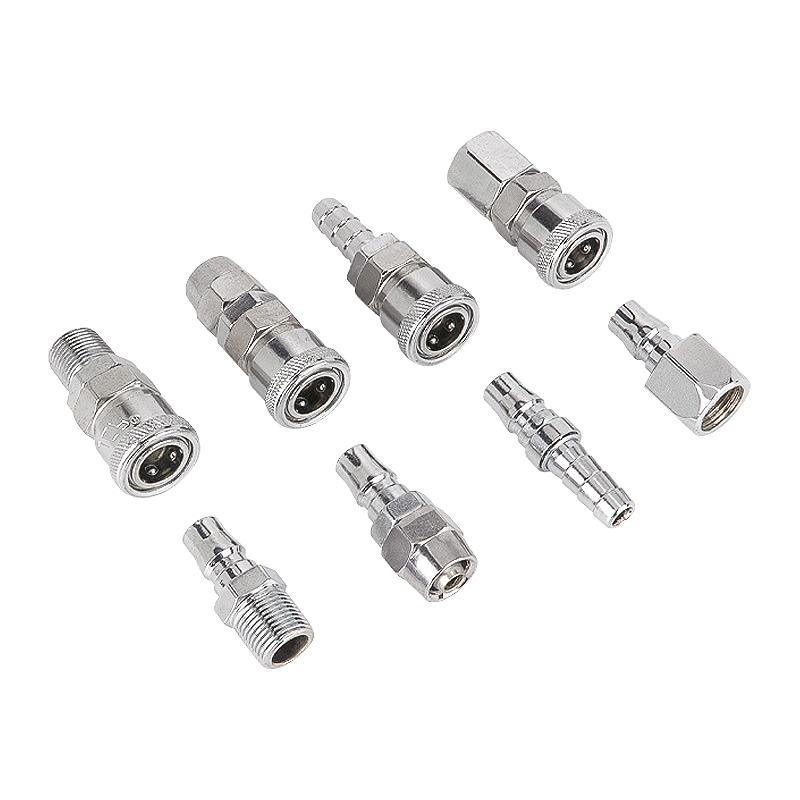

     • 전체 크기 범위: PP(암나사), PF(암나사), PH(수나사); SP(수나사), SF(암나사), SM(수나사).

     • 원활한 흐름 경로, 낮은 압력 강하. PU 호스 및 나일론 튜브와 호환됩니다. 보편적인 브랜드 간 호환성을 위한 표준 인터페이스입니다.

3. 모델 코드 정의

  예: PP20 = Φ5×8 PU 튜브용 C형 자동 잠금 암 커플러; SM30 = Φ6.5×10 파이프라인용 외부 나사산이 있는 C형 수형 플러그.

4. 주요 기술 사양

5. 공통모델 사양표

6. 적용 시나리오

     • 공기 압축기 공기 파이프라인, 공기 분사 총, 공기 스크루드라이버, 그라인더 및 기타 공압 수공구

     • 자동화된 생산 라인의 공기 공급원 분배, 진공 발생기와 일치하는 공기 배관 연결

     • 장비 유지 관리, 이동식 공압 워크스테이션, 빈번한 파이프라인 조립 및 분해가 필요한 경우

7. 작동 참고 사항

  1. 압축 공기에만 해당됩니다. 고압 유압유나 부식성이 강한 매체에는 적합하지 않습니다.

  2. 연결/분리하기 전에 감압하십시오. 압력을 가하여 강제로 분리하면 강철 볼과 밀봉 링이 손상될 수 있습니다.

  3. O-링 마모를 정기적으로 검사하십시오. 공기 누출이 발생하면 즉시 씰을 교체하십시오.

  4. 스레드 설치에는 PTFE 테이프를 사용하는 것이 좋습니다. 실이 벗겨지는 것을 방지하려면 너무 세게 조이지 마십시오.
