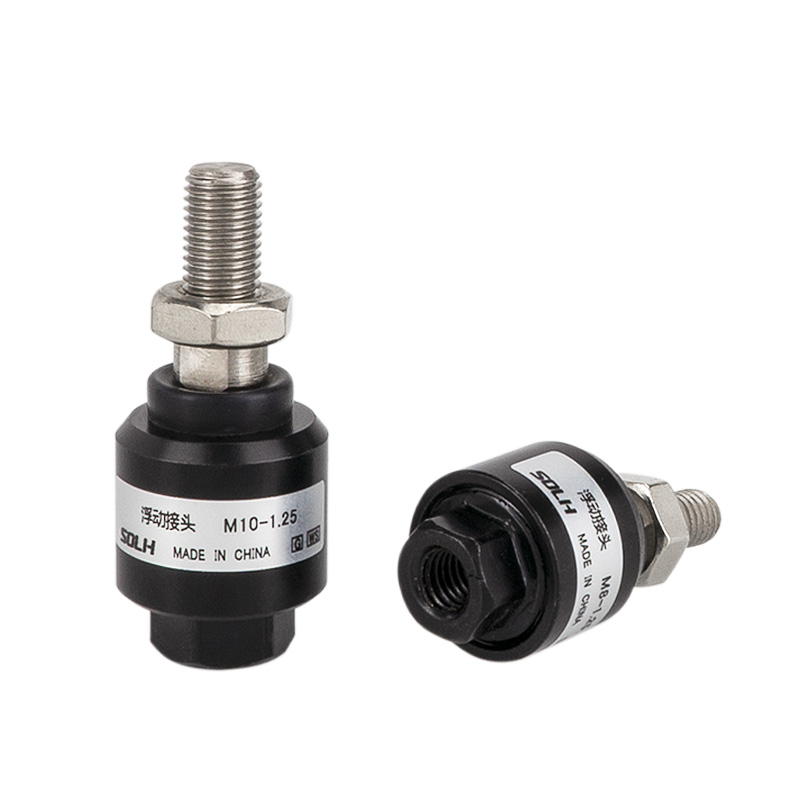

F형 실린더 로드 엔드용 플로팅 조인트

공압 실린더 로드 엔드용 SOLH F 유형 플로팅 조인트, 유연한 볼 헤드 보상 커넥터. 축/경사 방향 오정렬(축 ±1.5mm, 각도 ±2°~±5°)을 흡수하고 측면 힘을 제거하며 실린더 씰을 보호합니다. 나사산 M6×1.0-M20×1.5, 16-100mm 보어, 양극산화 처리된 알루미늄 또는 304 스테인리스. AirTAC F 시리즈, SMC JAF/JAHF와 호환 가능. 프레스 피팅, 조립 라인 및 긴 스트로크 운반에 이상적입니다.

문의 보내기

제품 설명

F형 실린더 로드 엔드용 플로팅 조인트 | 공압 실린더 유연한 커넥터

브랜드: Richge Technology의 SOLH | 공압 실린더 피스톤 로드 유연한 보상 피팅

1. 제품개요

F형 플로팅 조인트는 실린더 피스톤 로드에 장착된 볼 헤드 유연한 연결 액세서리입니다. 핵심 기능은 설치 편심 및 각도 편차를 흡수하고 측면 힘을 제거하며 실린더 씰을 보호하는 것입니다. 자동화 장비의 정렬 오류를 해결하기 위한 표준 구성 요소입니다.

2. 핵심 구조 및 작동 원리

• 구조: 암나사(피스톤 로드 연결) + 볼 헤드 + 수나사(부하 연결), 탄성 보상 조립체 내장.

• 보상능력: 모델에 따라 축방향 ±1.5mm, 반경방향 ±1.25mm, 각도 ±2°~±5°.

• 재료: 표준 양극 산화 알루미늄 합금; 부식 방지 용도를 위한 304 스테인레스 스틸; NBR / FKM 고무 씰을 사용할 수 있습니다.

• 기능: 견고한 하드 연결을 유연한 적응 연결로 변환하여 측면 굽힘 모멘트를 방지하고 피스톤 로드의 씰 마모를 방지합니다.

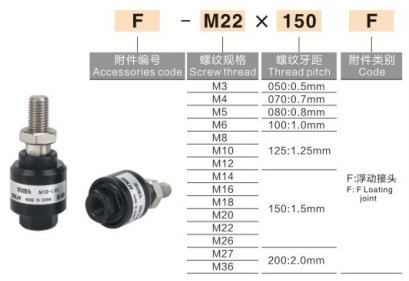

3. 주류 브랜드의 모델 명명 규칙

1) 에어택

형식: F-M 나사 × 피치 + F
예: F-M10×1.25F(32mm 보어용), F-M16×1.5F(50/63mm 보어용)

2) SMC(표준 JAF/대형 JAHF)

형식: JAF-보어-스레드-길이
예: JAF-40-M12×1.25(40mm 내경), JAHF-80-M20×1.5(80mm 내경 중하중)

3) 일반 국내 표시

형식: F-M12×1.25 또는 FJ-M16×1.5

4. 공통사양 및 실린더 보어 매칭 차트

모델(스레드)	일치하는 보어(mm)	허용 편심	스윙 각도
F-M6×1.0	16/20	±0.8mm	±2°
F-M8×1.25	25	±1.0mm	±2°
F-M10×1.25	32	±1.25mm	±3°
F-M12×1.25	40	±1.25mm	±3°
F-M16×1.5	50/63	±1.5mm	±4°
F-M20×1.5	80/100	±1.5mm	±5°

5. 비교: F형 플로팅 조인트 vs I형/Y형/로드 엔드 베어링

입어 보기	성능	신청 팁
F형 플로팅 조인트	360° 유연한 보정, 방사형 및 각도 정렬 불량 흡수, 실린더 보호	정렬 불량, 고주파 작동, 긴 스트로크
I형 1산 클레비스	단일 평면 힌지 ±5°, 고강성, 저비용	저속, 양호한 정렬, 푸시-풀 하중
Y형 2산 클레비스	단일 평면 힌지 ±5°, 큰 하중 용량	무거운 하중, 단일 이어러그를 사용한 하중
로드 엔드 베어링	구형 범용 ±15°, 큰 스윙 각도, 더 높은 비용	고속, 큰 편심, 다방향 스윙
