실린더 로드 엔드용 Y형 이중 이어 클레비스 조인트

공압 실린더 로드 엔드용 SOLH Y 유형 이중 이어 클레비스 조인트, SMC/AirTAC 부품과 호환 가능한 표준 포크 커넥터. 내부 나사산 M10×1.25-M27×2, 일치하는 32-125mm 보어, 핀 구멍 Φ10-27mm, ±5° 단일 평면 스윙. 탄소강 흑색처리/아연도금 또는 스테인레스 스틸. 푸시풀 및 연결식 메커니즘의 고부하 베어링을 갖춘 단일 이어 로드 러그에 이상적입니다.

문의 보내기

제품 설명

실린더 로드 엔드용 Y형 이중 귀 클레비스 조인트 | 포크 공압 실린더 Y 클레비스 피팅

브랜드: Richge Technology의 SOLH | 표준 공압 실린더 피스톤 로드 Y 포크 클레비스 액세서리

1. 제품개요

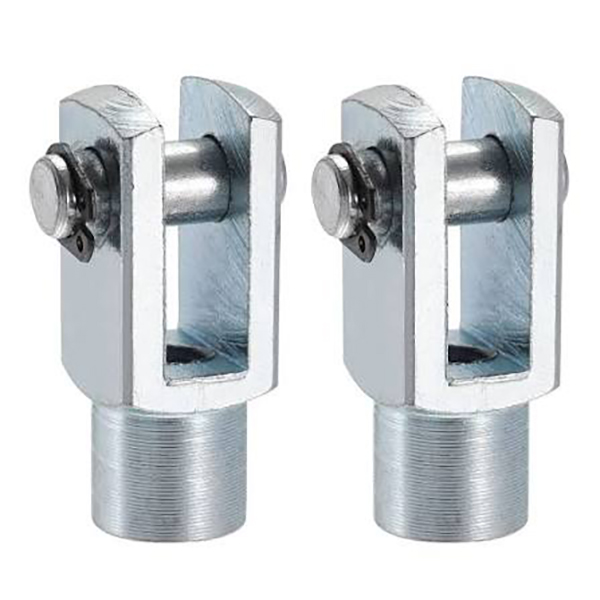

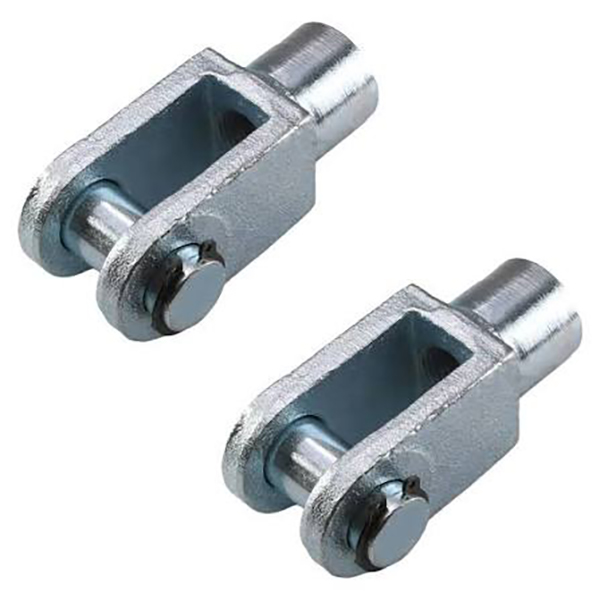

이중 이어 포크 클레비스라고도 불리는 Y형 조인트에는 실린더 피스톤 로드에 고정하기 위한 내부 나사산이 있습니다. 이중 귀는 힌지 연결을 위해 핀 샤프트로 조립된 부하의 단일 귀 러그를 고정합니다. 단일 평면 내에서 ±5° 스윙이 가능합니다. 공압 실린더용 표준 연결 액세서리로서 SMC 및 AirTAC 표준 예비 부품과 완전히 호환됩니다.

2. 모델 명명 규칙

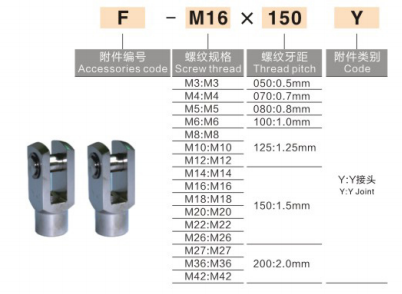

AirTAC 표준: F - 스레드 + Y
예: F-M10×1.25Y, F-M12×1.25Y

SMC 규격: Y + 내경
예: Y-32, CA2-40-Y

• Y: Y형 이중 귀 클레비스

• 접미사 스레드는 피스톤 로드 스레드와 일치합니다: M10×1.25 / M12×1.25 / M16×1.5

3. 공통사양표

모델	피스톤 로드 스레드	일치하는 실린더 보어	핀 구멍 직경
Y-M10×1.25	M10×1.25	32mm	Φ10
Y-M12×1.25	M12×1.25	40mm	Φ12
Y-M16×1.5	M16×1.5	50/63mm	Φ16
Y-M20×1.5	M20×1.5	80/100mm	Φ20
Y-M27×2	M27×2	125mm	Φ27

4. 재료 및 기술 매개변수

• 재료: 흑색산화 탄소강 / 아연도금 마감, 스테인리스 스틸 옵션

• 스윙 각도: ±5° 단일 평면 스윙

• 호환성: 전 범위의 표준 공압 실린더에 적합

• 설치: 조인트를 피스톤 로드에 나사로 고정하고 로드 싱글 러그를 Y 포크에 삽입한 후 핀 샤프트와 분할 핀으로 고정합니다.

5. 간략한 비교: Y형 / I형 / 로드 엔드 베어링

종범	구조	스윙 퍼포먼스	애플리케이션
Y형 클레비스	더블 이어 포크	±5° 단일 방향 스윙	단일 이어 로드 러그, 고하중 베어링과 연결
I형 클레비스	단일 귀 러그	±5° 단일 방향 스윙	이중 귀 하중 브래킷과 일치
로드 엔드 베어링	구형 유니버설 조인트	±13° 다방향 스윙	정렬 불량 및 편심 하중 설치용
