GF 시리즈 공압 로터리 조인트

GF 시리즈 공압 로터리 조인트 | SOLIH 단일 및 다중 통로 에어 로터리 유니온

브랜드: Richge Technology의 SOLH | 자동화용 360° 회전 공압 공기 로터리 커넥터

1. 제품개요

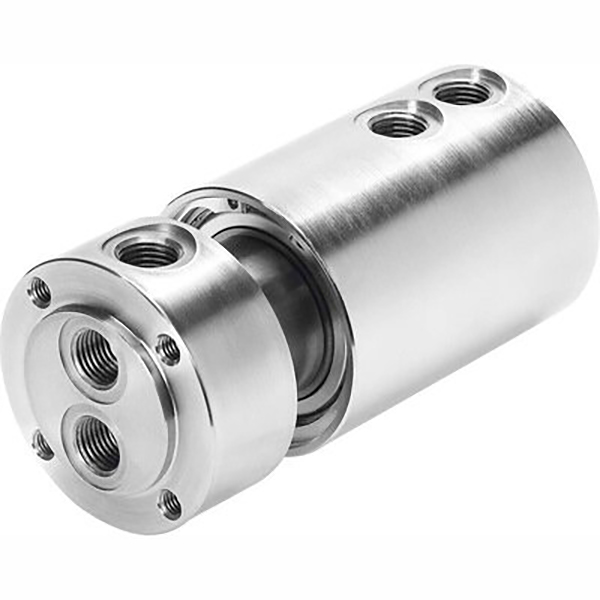

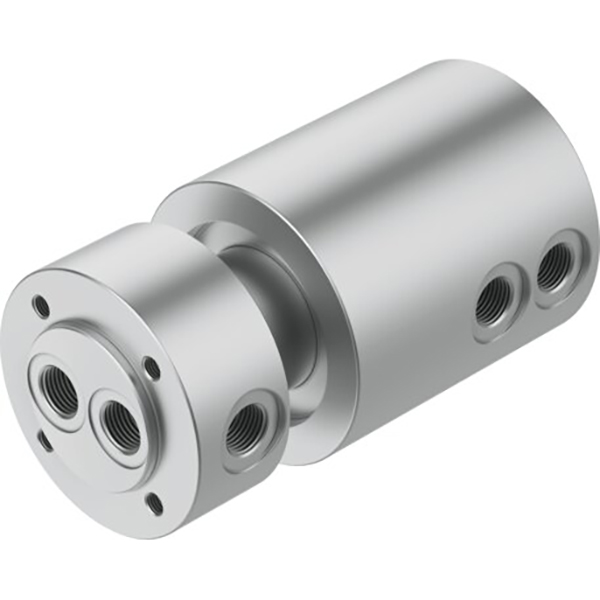

     GF 시리즈는 단일 통로 및 다중 통로 공압 로터리 조인트로 고정 공기 공급원에서 회전 테이블, 로봇 조인트 및 회전 고정 장치까지 압축 공기를 지속적으로 전달하도록 설계되었습니다. 회전 중 호스 엉킴, 공기 누출 및 공기 교차를 방지하므로 자동화된 회전 공압 회로에 이상적입니다.

2. 핵심 기술 사양(SOLH 표준)

     • 작동유체: 압축공기, 진공 대응

     • 작동 압력: -0.095～1.0MPa, 진공과 정압 겸용

     • 주변 온도: -10～60℃

     • 최대 회전 속도: 300rpm (표준 버전)

     • 씰링 구조: 정밀 베어링 + 내마모 로터리 씰

     • 포트 크기: M5, G1/8, G1/4, G3/8, G1/2

     • 재료: 알루미늄 합금 바디로 가볍고 내구성이 뛰어남

3. 모델 및 포트 빠른 참조

4. 주요 제품 특징

     • 에어호스가 엉키지 않고 360° 자유롭게 회전 가능

     • 낮은 토크, 모터 부하 증가 없이 부드러운 회전

     • 장시간 회전 시 안정적인 밀봉, 누출 방지 및 교차 공기 방지

     • 원터치 피팅으로 직접 연결하여 설치가 용이함

     • 진공 및 양압용 이중 기능

     • 다중 실린더의 동기 제어가 가능한 다중 통로

5. 일반적인 응용 시나리오

     • 회전 작업대, 인덱싱 플레이트, 회전 실린더

     • 로봇 관절, 조작기, 회전 지그 및 고정 장치

     • 포장 기계, 스크린 프린터, 로터리 게이트 공압 회로

     • 다중 회로 동시 회전 제어 장치
