KQ2H 시리즈 스트레이트 푸시인 피팅

SOLH KQ2H 원터치 스트레이트 푸시 인 피팅, SMC KQ2H를 직접 교체합니다. POM 본체, 니켈 도금 황동 스레드, NBR 씰. 최대 1.0MPa의 압축 공기에 작동하고 최저 -95kPa까지 진공 작동합니다. Φ2-Φ16 PU/PA 튜브, 미터법 M 및 R 테이퍼 나사산, 동일 직경 및 축소 구성을 포함합니다. 진공 발생기, 마이크로 실린더 및 제한된 자동화 공압 배관에 이상적입니다.

문의 보내기

제품 설명

KQ2H 스트레이트 푸시인 피팅 | SMC KQ2H 상당 공압식 원터치 커넥터

브랜드: Richge Technology의 SOLH | 압축 공기 및 진공 라인용 공압 스트레이트 원터치 푸시 피팅

1. 제품개요

KQ2H는 PU 및 PA 나일론 튜빙과 호환되는 밀어서 연결하는 디자인의 표준 직선형 푸시인 공압 피팅입니다. 압축 공기 및 진공 배관 시스템 모두에 사용되며 ZH, BM, PBM, PBX 시리즈 진공 발생기와 널리 일치합니다. SOLH의 핵심 푸시 피팅 시리즈 중 하나로 수입 SMC KQ2H 피팅을 직접 대체할 수 있습니다.

KQ2H 시리즈에는 세 가지 주요 하위 유형이 포함됩니다.

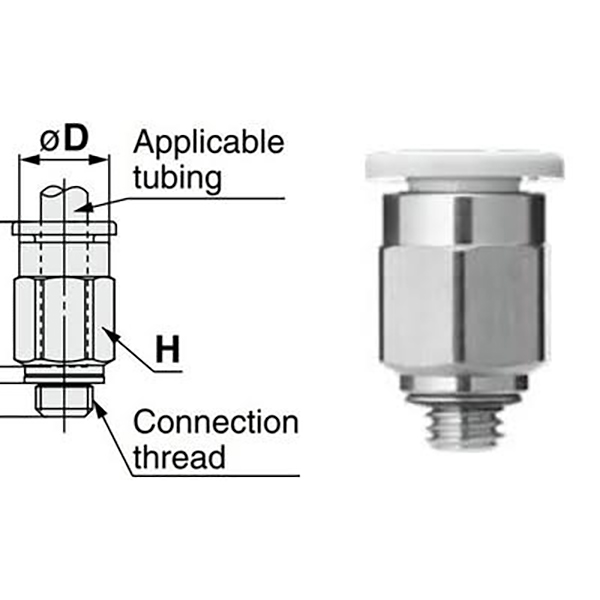

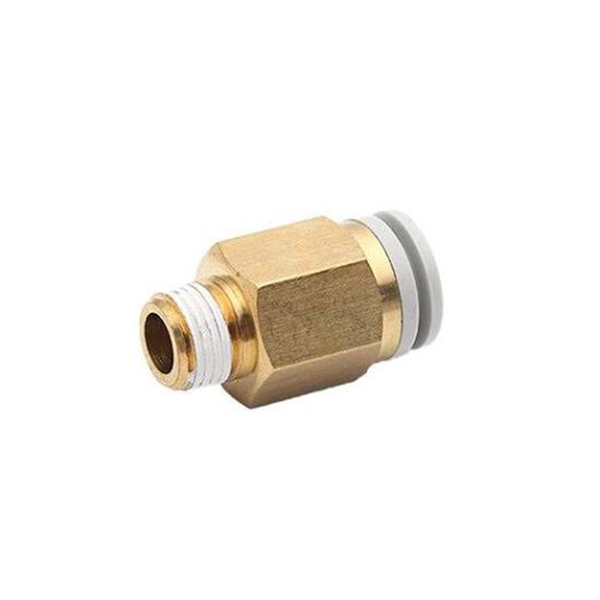

수나사 스트레이트: 편단 수나사(마이크로 M나사/R테이퍼 나사), 편단 튜브 삽입

동일 직경 직선형(접미사 -00): 양쪽 끝단이 동일한 외경의 튜빙 맞대기 조인트

직선으로 감소: 파이프 크기 전환을 실현하기 위해 튜브 외경이 다른 2개의 포트

한 손으로 조립 및 분해: 자동 잠금용 튜브 삽입; 완전히 표준화된 치수의 튜브를 빼내려면 파란색 해제 링을 누르십시오.

2. 핵심 기능

• 스프링죠 원터치 잠금구조: 튜브가 자동으로 삽입되고 잠깁니다. 편리한 조립을 위해 튜브를 분리할 수 있는 릴리스 칼라가 있습니다.

• 재료 구성: 강화된 POM 플라스틱 본체; 녹 방지 및 안정적인 밀봉을 위한 니켈 도금 황동 나사식 끝단.

• NBR 니트릴 고무 씰 포지티브 압축 공기 및 네거티브 진공 회로에 안정적으로 작동합니다.

• 전체 크기 적용: 소형 튜빙 Φ2/3.2/4, 일반 Φ6/8/10/12 및 대형 Φ16. 진공 발생기 및 마이크로 실린더에 적합한 마이크로 M 스레드(M3, M5, M6) 및 영국식 R 테이퍼 스레드(1/8,1/4,3/8,1/2)를 지원합니다.

• 컴팩트한 사이즈, 자동화 기계의 좁은 공간에 설치하는 데 이상적입니다.

3. 모델 코드 설명

예:

KQ2H04-M5: Φ4 튜브용 수나사 스트레이트 피팅, M5×0.8 수나사

KQ2H06-01S: Φ6 튜브용 수나사 스트레이트 피팅, R1/8 수나사 테이퍼 나사

KQ2H08-00: 동일 직경 스트레이트 피팅, 양 포트 Φ8 튜브용

KQ2H06-08:리듀스 스트레이트 피팅 한쪽 Φ6, 반대쪽 Φ8

코드 세그먼트	설명
KQ2H	시리즈 코드: 직선 푸시인 피팅
02/23/04/06/08/10/12/16	튜브 외경 ΦD: 2 /3.2 /4 /6 /8 /10 /12 /16 mm
M3G/M5/M6	미터 마이크로 수나사: M3×0.5 / M5×0.8 / M6×1.0
01S/02S/03S/04S	임페리얼 R 수형 테이퍼 나사: R1/8 / R1/4 / R3/8 / R1/2
-00	동일한 직경의 직선형, 양쪽 끝의 동일한 튜브 크기
이중 숫자 예: 06-08	직선 축소 : 앞 튜브 직경 → 뒷 튜브 직경

4. 주요 기술 사양

목	매개변수
적용 가능한 매체	압축공기, 진공 부압
작동 압력	0~1.0MPa; 최대 진공: -95kPa
작동 온도	-5℃ ~ +60℃
본체 재질	강화된 POM; 스레드: 니켈 도금 황동
씰 재질	NBR 니트릴 고무
호환 가능한 튜브	PU 튜브, PA 나일론 튜브
조작방법	잠그기 위해 삽입하십시오. 튜브를 분리하기 위한 프레스 릴리스 링

5. 모델 사양 목록

5.1 미터법 마이크로 나사산이 있는 수나사산

모델	실	튜브 ΦD
KQ2H02-M3G	M3×0.5	Φ2
KQ2H02-M5	M5×0.8	Φ2
KQ2H23-M3G	M3×0.5	Φ3.2
KQ2H23-M5	M5×0.8	Φ3.2
KQ2H04-M3G	M3×0.5	Φ4
KQ2H04-M5	M5×0.8	Φ4
KQ2H04-M6	M6×1.0	Φ4
KQ2H06-M5	M5×0.8	Φ6
KQ2H06-M6	M6×1.0	Φ6

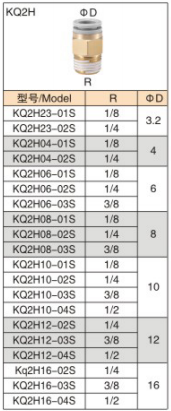

5.2 영국식 R 테이퍼 나사산이 있는 수나사산

모델	실	튜브 ΦD
KQ2H23-01S	R1/8	Φ3.2
KQ2H23-02S	R1/4	Φ3.2
KQ2H04-01S	R1/8	Φ4
KQ2H04-02S	R1/4	Φ4
KQ2H06-01S	R1/8	Φ6
KQ2H06-02S	R1/4	Φ6
KQ2H06-03S	R3/8	Φ6
KQ2H08-01S	R1/8	Φ8
KQ2H08-02S	R1/4	Φ8
KQ2H08-03S	R3/8	Φ8
KQ2H10-01S	R1/8	Φ10
KQ2H10-02S	R1/4	Φ10
KQ2H10-03S	R3/8	Φ10
KQ2H10-04S	R1/2	Φ10
KQ2H12-02S	R1/4	Φ12
KQ2H12-03S	R3/8	Φ12
KQ2H12-04S	R1/2	Φ12
KQ2H16-02S	R1/4	Φ16
KQ2H16-03S	R3/8	Φ16
KQ2H16-04S	R1/2	Φ16

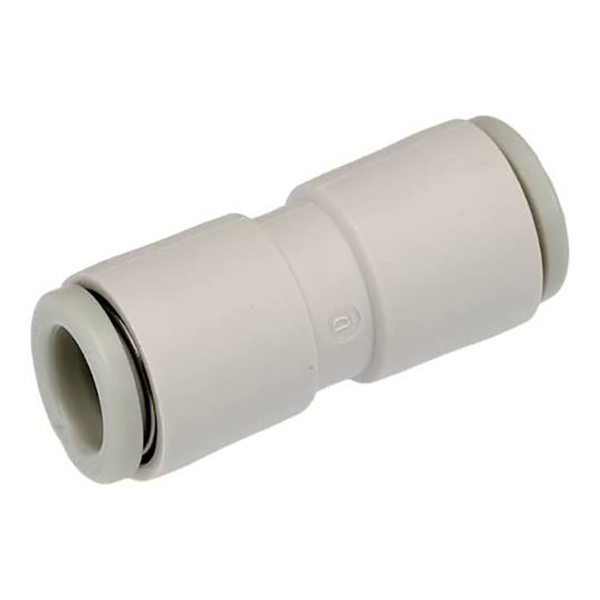

5.3 등경 스트레이트 -00 시리즈

모델	튜브 ΦD
KQ2H02-00	Φ2
KQ2H23-00	Φ3.2
KQ2H04-00	Φ4
KQ2H06-00	Φ6
KQ2H08-00	Φ8
KQ2H10-00	Φ10
KQ2H12-00	Φ12
KQ2H16-00	Φ16

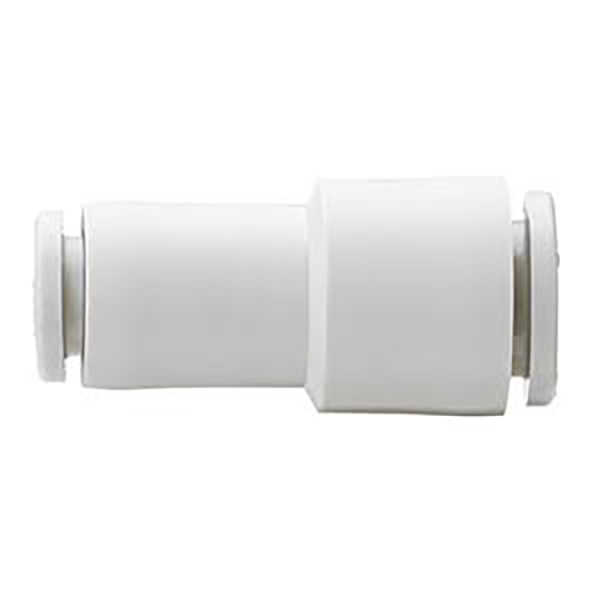

5.4 직선 계열 줄이기

모델	튜브 ①	튜브 ②
KQ2H02-23	Φ2	Φ3.2
KQ2H02-04	Φ2	Φ4
KQ2H23-04	Φ3.2	Φ4
KQ2H23-06	Φ3.2	Φ6
KQ2H04-06	Φ4	Φ6
KQ2H06-08	Φ6	Φ8
KQ2H08-10	Φ8	Φ10
KQ2H10-12	Φ10	Φ12
KQ2H12-16	Φ12	Φ16
