IS10 시리즈 리드 튜브 기계식 압력 스위치

브랜드: Richge Technology의 SOLH

제품 포지셔닝

     SOLH IS10 시리즈는 비접촉 리드 튜브(건식 리드) 기계식 압력 스위치로, 표준 공압 회로용 기본 압력 모니터링 구성 요소입니다. 단순하고 컴팩트한 구조와 매우 안정적인 장기 사이클 성능을 특징으로 하는 이 제품은 실시간 기압 감지 및 인터록 신호 출력을 위해 FRL 공기 필터 조절기 윤활 장치 3개 장치와 널리 일치합니다.

작동 원리 및 내부 핵심 구조

  1. 작동원리

     -- 압축 공기는 스프링 장력에 대항하여 피스톤을 밀어내고, 피스톤에 내장된 자석은 리드 튜브 가까이로 이동하여 자기 트리거 및 회로 전도를 완료합니다. 공기 압력이 재설정 임계값 아래로 떨어지면 스프링이 피스톤을 뒤로 밀고 자석이 리드 튜브에서 멀어지며 회로가 차단됩니다.

  2. 핵심구조부품

     -- 영구 자석이 통합된 피스톤: 공기 압력 변위를 감지합니다.

     -- 리드 튜브(건식 리드 스위치): 비접촉 자기 작동, 기계적 접촉 마모 없음

     -- 압력 조정 나사: 드라이버로 수동 설정 트리거 임계값

     -- 기계식 눈금 보기 창: MPa 단위로 미리 설정된 압력 값을 직접 판독합니다.

표준 핵심 기술 사양표

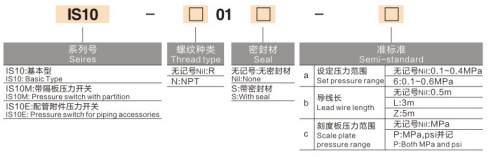

전체 시리즈 모델 및 두 가지 장착 스타일

다양한 레이아웃 요구 사항에 맞는 두 가지 주요 설치 구조:

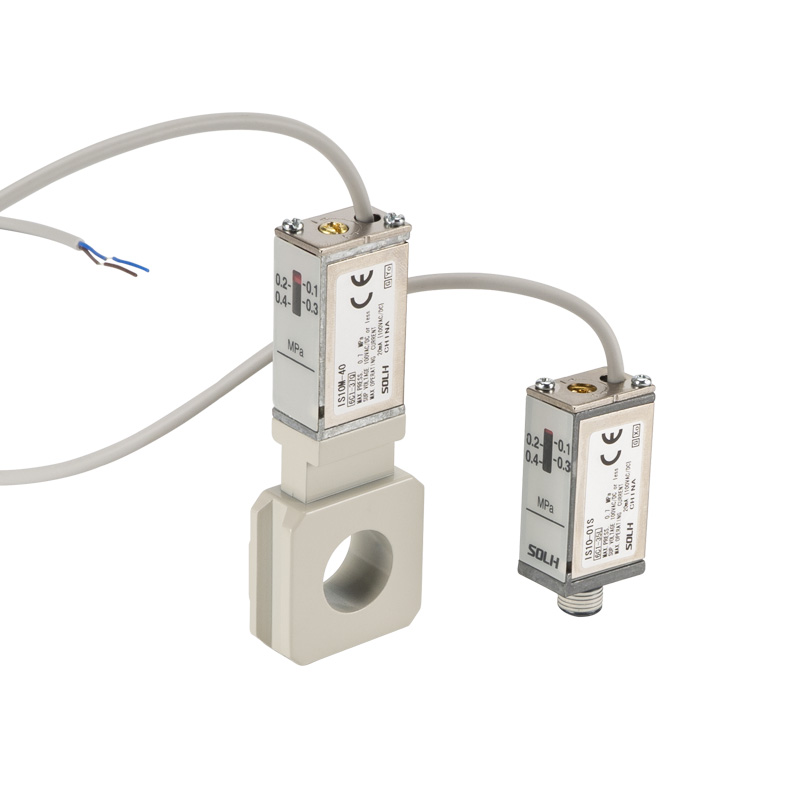

  1. 인라인 나사 장착형(IS10-01S)

     -- 단일 실린더, 솔레노이드 밸브 출구 및 미니 개별 공기 서비스 장치와 호환되는 R1/8 스레드 포트를 통한 직접 나사 설치.

  2. 매니폴드 베이스 장착형 (IS10M / IS10E)

     -- 측면에 사각형 클램핑 베이스가 장착된 IS10M은 추가 어댑터 피팅 없이 SMC 표준 AC 모듈형 FRL 3유닛에 직접 고정할 수 있어 캐비닛 내부 설치 공간을 절약합니다.

핵심 제품 경쟁 우위

  1. 기계적 접촉 마모 제로

     -- 비접촉식 자기 리드 트리거링, 접점에 전기 스파크 없음; IS3000과 같은 기존 기계식 마이크로 접촉식 압력 스위치보다 사용 수명이 5~10배 더 깁니다.

  2. 직관적인 오프라인 압력 교정

     -- 측면 내장 MPa 눈금 창, 드라이버로 설정 나사 조정; 현장에서 전원 공급 장치 없이 압력 임계값을 설정할 수 있습니다.

  3. 범용 AC 및 DC 부하 호환성

     -- 100V 이하의 모든 AC/DC 전압을 지원하고 소형 솔레노이드 밸브를 직접 구동하거나 중간 릴레이 없이 PLC의 디지털 입력 단자를 연결할 수 있습니다.

  4. 소형 경량 컴팩트 디자인

     -- 기존 IS1000 시리즈보다 16% 더 가볍고 11% 더 작은 부피로 고도로 통합된 좁은 자동화 장비 레이아웃에 완벽하게 맞습니다.

일반적인 산업 응용 시나리오와 일치

  1. 주공기원 저압 모니터링 및 경보

     -- FRL 3개 장치의 콘센트에 설치됩니다. 공급 압력이 0.4MPa 미만으로 떨어지면 인터록 경보 신호를 보내 공압 진동기와 노크 해머의 추력 손상이 충분하지 않도록 보호합니다.

  2. 실린더 풀스트로크 위치 확인

     -- 실린더가 완전히 확장되면 챔버 압력이 미리 설정된 값으로 상승하여 다음 생산 스테이션 작업의 순차적 인터록을 위한 트리거 신호를 출력합니다.

  3. 진동 회로 안전 보호

     -- 실시간 모니터 작동 기압; 압력이 임계값보다 낮을 때 급속 배기 밸브의 전원 공급을 차단하고 약한 진동력으로 인한 진동기 소진을 방지합니다.

한 문장 요약

     SOLH IS10 시리즈 비접촉 리드 튜브 압력 스위치는 0.1~0.6MPa 조정 가능 범위, 500만 회 긴 주기 서비스 수명 및 오프라인 압력 교정, 실린더, 진동기 및 일반 자동화 공압 회로를 위한 이상적인 저가형 소형 공기압 모니터링 센서를 갖춘 인라인 스레드 마운트 및 FRL 매니폴드 클립온 변형을 제공합니다.
