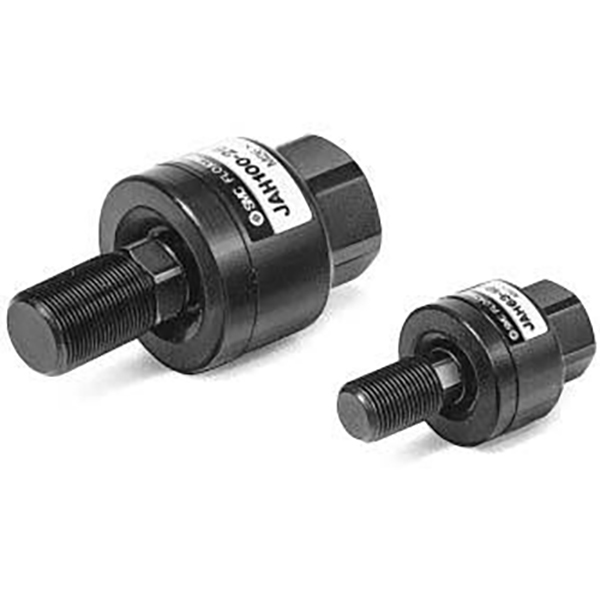

JA / JB / JC / JS 시리즈 플로팅 조인트

SOLH JA / JB / JC / JS 시리즈 플로팅 조인트 | SMC 등가 공압 로드 엔드 커넥터

브랜드: Richge Technology의 SOLH | SMC 표준 플로팅 조인트, 직접 교체

1. 제품개요

  플로팅 조인트는 실린더 피스톤 로드와 부하 사이의 유연한 관절 역할을 합니다. 핵심 기능은 장착 오정렬 및 평행도 오류를 흡수하는 것입니다. 피스톤 로드를 측면 추력으로부터 보호하여 굽힘, 비정상적인 마모 및 걸림 위험을 줄입니다. 자동화 기계의 표준 필수 액세서리입니다.

2. 4개 시리즈 분류 및 차이점

3. 일반 기술 사양

   스윙 각도: JA/JB/JS의 경우 ±5°; 선택된 JC 모델 최대 ±10°

   허용 가능한 오프셋: 0.5~1mm(JA); 0.5mm(JB/JC/JS)

     • 작동 온도: -5~+70℃(표준); -10~+120℃(스테인리스 JS)

     • 스레드 크기: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, 실린더 보어와 일치

     • 작동 압력: 공압식의 경우 ≤1MPa; 견고한 유압 버전의 경우 3.5MPa 이하

4. 모델 코드 설명 및 예

  JA20-8-100 / JB16-6-080을 참조로 사용하십시오.

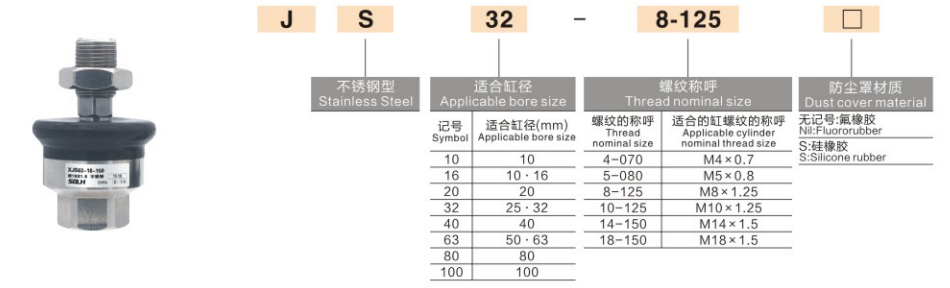

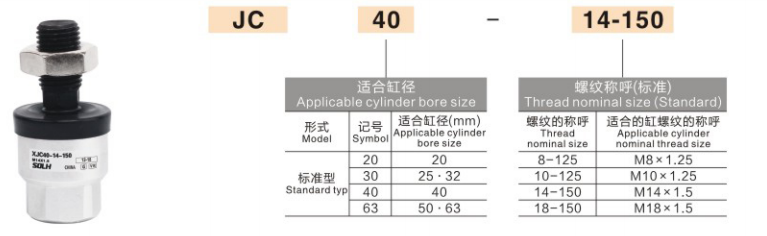

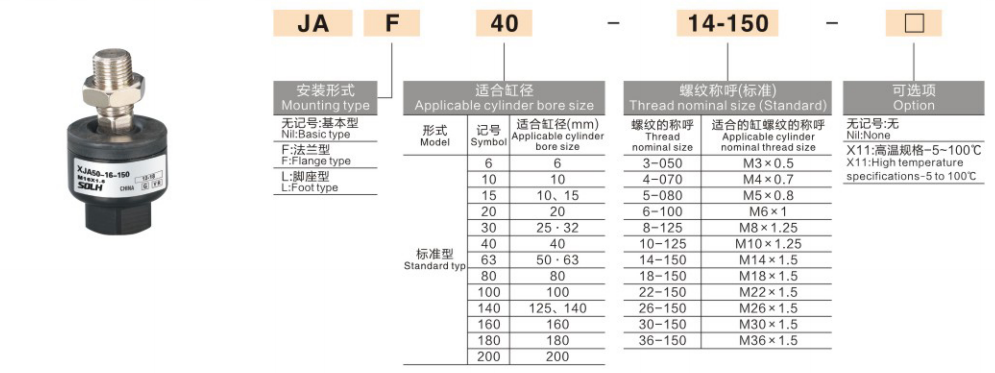

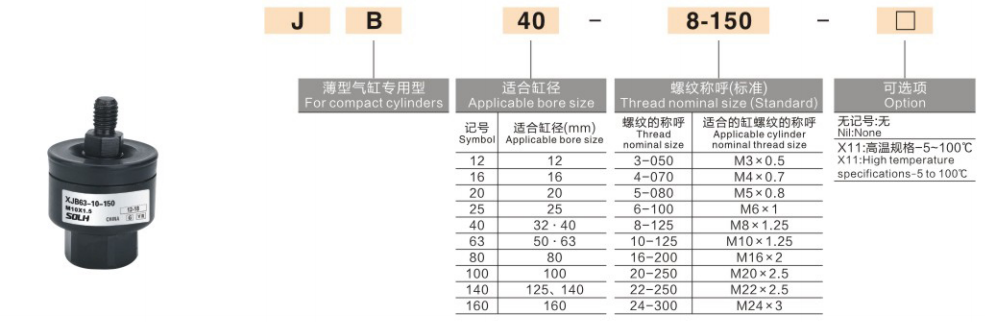

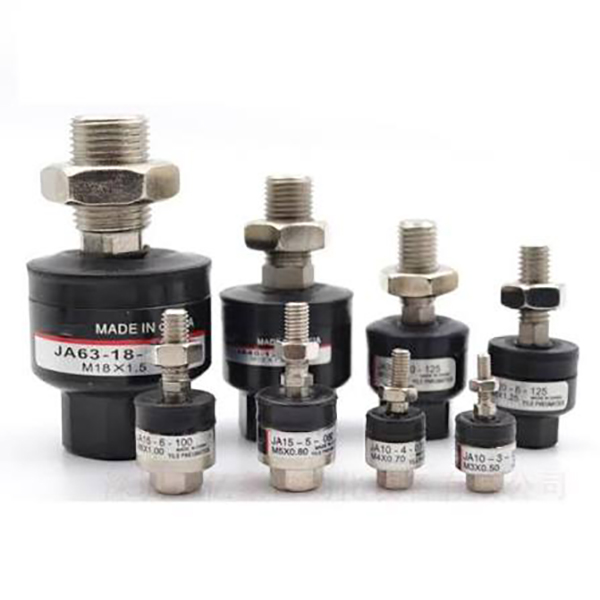

  접두사 JAJB/JC/JS = 시리즈 유형
  첫 번째 숫자(20/16): 일치하는 실린더 보어 Φ20 / Φ16
  두 번째 숫자(86): 피스톤 로드 나사산 M8×1.25 / M6×1.0
  접미사(100080): 장착 치수/로드 코드, 표준 전체 길이에 해당

5. 3단계 선택 가이드

  1. 실린더 종류별 시리즈 선택

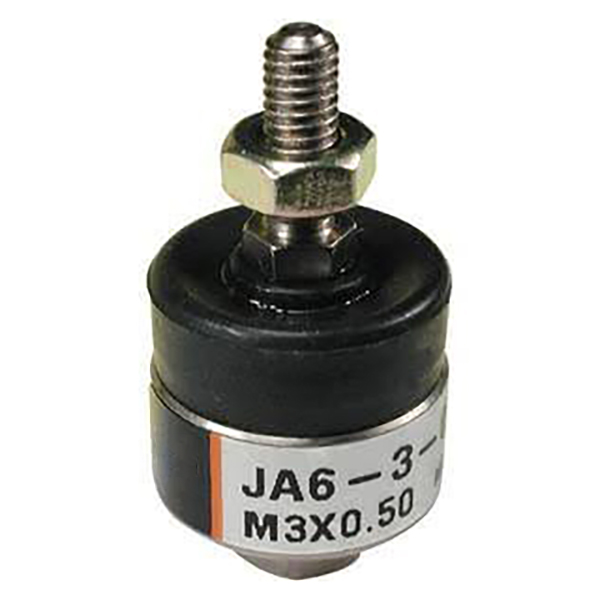

     표준 실린더(SC  SI / CP96) → JA, 일반 우선순위

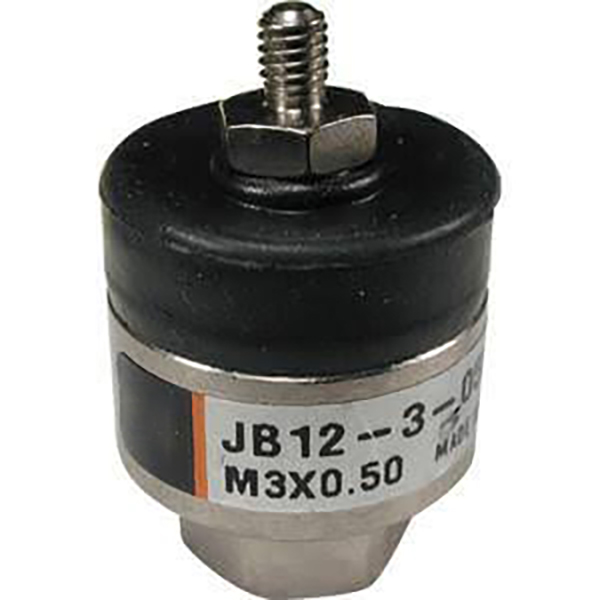

     얇은 원통형(CQ2  CDQ2) → JB, 컴팩트한 공간
     마이크로 실린더  초밀봉 레이아웃 → JC 초단축
     식품  의료용/습식/부식성 환경 → JS 스테인레스 스틸

  2. 스레드와 보어 크기 일치
     피스톤 로드 나사산(M5  M8 / M10 등)과 실린더 내경을 확인하세요. 참고: 다른 브랜드의 동일한 보어는 스레드 사양이 다를 수 있으므로 항상 실제 실린더 도면과 비교하여 확인하십시오.

  3. 하중과 작업 조건을 일치시키세요
     표준 공압: 표준 시리즈 OK
     중하중 유압식: 전용 중부하용 플로팅 조인트 선택(일반 JA 아님)
     고주파 왕복 운동: 더 긴 서비스 수명을 위해 먼지 커버 버전을 선호합니다.

6. 설치 및 작동 참고 사항

     • 피스톤 로드에 끼우기 전에 더스트 캡을 제거하고 캡이 부서지지 않도록 조립 후 다시 설치하십시오.

     • 실에 소량의 혐기성 실 고정제를 바릅니다. PTFE 테이프는 금지되어 있습니다. 잔해물이 볼 조인트에 끼일 수 있습니다.

     • 지정된 조임 토크를 따르십시오. 너무 세게 조이면 볼 조인트가 잠기고 플로팅 기능이 비활성화됩니다.

     • 설치 후 수동으로 흔들어 달라붙지 않고 자유로운 움직임을 확인합니다.

7. SOLH 교체 명세서

     SOLH JA/JB/JC/JS 플로팅 조인트는 SMC 모델 코딩, 치수 및 성능 사양을 완전히 따릅니다. 경쟁력 있는 가격과 짧은 리드타임으로 수입 부품을 직접 드롭인 교체할 수 있어 대량 장비 비용 절감에 이상적입니다.
