KQ2C 푸시핏 암 엔드 캡 플라스틱

SOLH KQ2C 시리즈 푸시인 캡 | KQ2 원터치 피팅용 공압 튜브 플러그

브랜드: Richge Technology의 SOLH | KQ2 시리즈 피팅용 SMC KQ2C 등가 푸시인 튜브 플러그

1. 제품개요

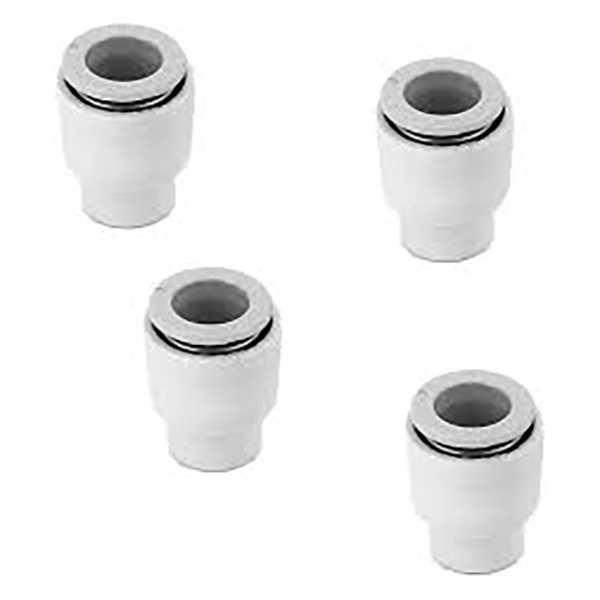

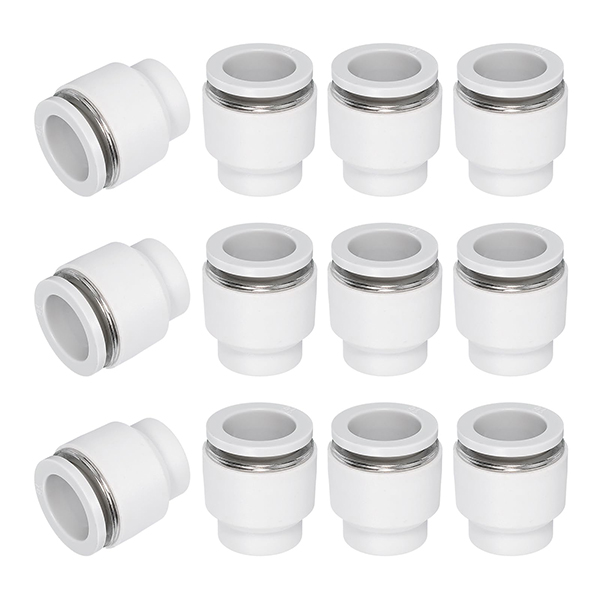

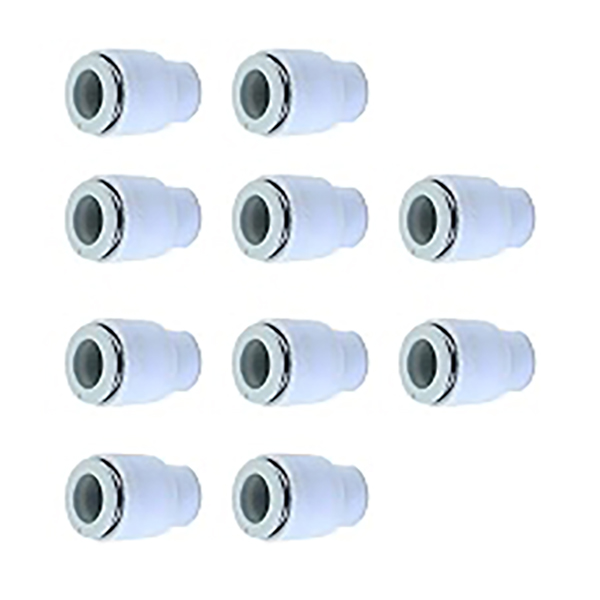

     KQ2C는 SOLH KQ2 시리즈 공압 피팅과 일치하는 전용 푸시인 캡(튜브 플러그)입니다. 이는 사용하지 않는 푸시인 공기 튜브 포트를 임시로 밀봉하여 공기 회로를 빠르게 닫도록 설계되었으며, 공압 시스템 시운전 및 예비 포트 유지 관리를 위한 필수 액세서리입니다.

2. 모델 코드 명명 규칙

  형식: KQ2C□□
     KQ2: SMC 2세대 원터치 피팅 시리즈
     C: 캡, 푸시인 튜브 플러그
     □□: 일치하는 튜브 외경(mm)
  예:
     KQ2C04: Φ4mm 푸시인 포트에 적합
     KQ2C06: Φ6mm 푸시인 포트에 적합(가장 널리 사용되는 크기)
     KQ2C08: Φ8mm 푸시인 포트에 적합

3. 구조 및 핵심기능

3.1 구조 설계

      원터치 포트에 직접 삽입되는 프로파일 일치 공기 튜브가 있는 원통형 푸시인 디자인

      씰링 원리: 삽입 후 피팅 내부의 내부 NBR 씰을 압축하여 안정적인 씰링을 형성하며 추가 도구가 필요하지 않습니다.

      낙하 방지 설계: 삽입 후 푸시인 포트 내부의 스테인리스 스틸 조로 단단히 고정됩니다. 캡을 쉽게 제거하려면 피팅의 릴리스 칼라를 누르십시오.

3.2 주요 장점

     • 플러그 앤 플레이: 공구가 필요 없는 설치, 씰 포트에 직접 삽입, 빠른 조립 및 분해

     • 완벽한 호환성: T/L/U/E/UD/UT/VD/VT 유형을 포함한 모든 KQ2 시리즈 원터치 포트와 작동

     • 안정적인 성능: 전체 시스템 작동 압력에 맞게 정격화되었으며 누출 위험 없이 -100kPa까지 진공을 지원합니다.

     • 컴팩트한 사이즈: 설치 공간이 절약되어 제어 캐비닛과 좁은 내부 기계 공간에 이상적입니다.

     • 내구성이 뛰어난 소재: PBT 엔지니어링 플라스틱 본체 + NBR 씰링 링으로 충격에 강하고 부식에 강해 수명이 깁니다.

4. 표준 모델 목록

5. 일반 기술 사양

6. 적용 시나리오

     • 시운전 예약 포트 밀봉: 공기 누출을 방지하기 위해 기계 시운전 중에 사용하지 않는 푸시인 포트를 밀봉합니다. 테스트 완료 후 튜브 연결

     • 예비 포트 폐쇄: 밸브 아일랜드 및 매니폴드 피팅(KQ2UD/KQ2UT)의 예비 포트를 밀봉하여 먼지와 우발적인 공기 누출을 차단합니다.

     • 일시적으로 비활성화된 회로 밀봉: 장비 유지 관리 중에 다른 작동 회로에 영향을 주지 않고 일시적으로 비활성화된 실린더 회로의 포트를 밀봉합니다.

     • 진공 회로 누출 방지: 안정적인 진공 수준을 유지하기 위해 진공 장비의 사용하지 않는 흡입 컵 포트를 밀봉합니다.

7. 사용 시 주의사항

     •호환성 확인: 포트 크기와 일치하는 캡을 엄격하게 선택하십시오. Φ6 포트는 KQ2C06만 허용합니다. 크기가 일치하지 않으면 밀봉 실패 또는 삽입 실패가 발생합니다.

     •완전 삽입: 딸깍 소리가 들릴 때까지 캡을 포트에 완전히 밀어 넣고 조가 잠겼는지 확인하여 안정적인 밀봉을 확인합니다.

     •제거 방법: 캡을 바깥쪽으로 당기면서 피팅의 칼라를 누르십시오. 내부 조가 손상되지 않도록 세게 당기지 마십시오.

     • 작동 조건 제한: 부식성 가스, 고온 증기 및 기타 특수 매체에는 적합하지 않으며 표준 공압 및 진공 응용 분야에만 적합합니다.

     • 유지 관리 및 교체: 밀봉 실패로 인한 공기 누출을 방지하기 위해 밀봉 링이 노후되거나 손상된 경우 캡을 교체하십시오.

8. 비교: KQ2C 푸시인 캡과 나사형 플러그
