KQ2N 시리즈 직선형 푸시인 피팅

KQ2N 스템 스타일 직선 푸시인 피팅은 SMC KQ2N 시리즈의 드롭인 교체용으로 설계된 원터치 공압 커넥터입니다. 수나사산, 동일한 직경의 스템 및 축소 스템 변형이 특징인 이 피팅은 PU 및 PA 튜빙을 위한 도구가 필요 없는 신속한 튜브 조립을 지원합니다. 자동화 장비, 로봇 핸들링 및 공압 고정 장치 응용 분야의 압축 공기 및 진공 파이프라인 모두에 적합합니다. 니켈 도금 황동 스레드와 결합된 PBT 본체는 0℃~60℃ 작동 온도 내에서 안정적인 밀봉을 제공합니다.

문의 보내기

제품 설명

SOLH KQ2N 시리즈 스트레이트 푸시인 피팅 | 스템 유형 공압식 스트레이트 커넥터

브랜드: Richge Technology의 SOLH | SMC KQ2N 상당 스템 스트레이트 원터치 피팅

1. 제품개요

KQ2N은 스템 스타일의 직선형 공압 피팅입니다. 한쪽 끝은 수나사 또는 스템이고 다른 쪽 끝은 PU/PA 공기 튜브를 수용합니다. SMC KQ2N 시리즈 원터치 피팅을 직접 대체합니다. 공압 회로 및 진공 파이프라인에 널리 사용됩니다. 도구 없이 설치하고 릴리스 칼라를 누르기만 하면 튜브를 빠르게 삽입하거나 제거할 수 있습니다.

사용 가능한 네 가지 구조 유형:

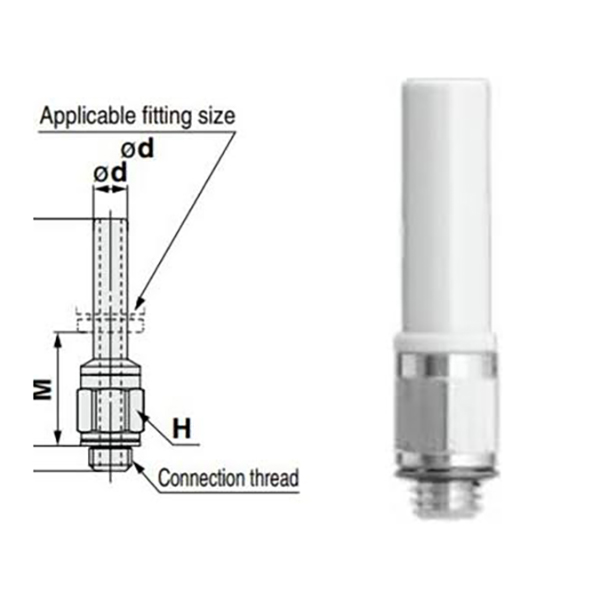

수나사 스템형(M나사:M5)

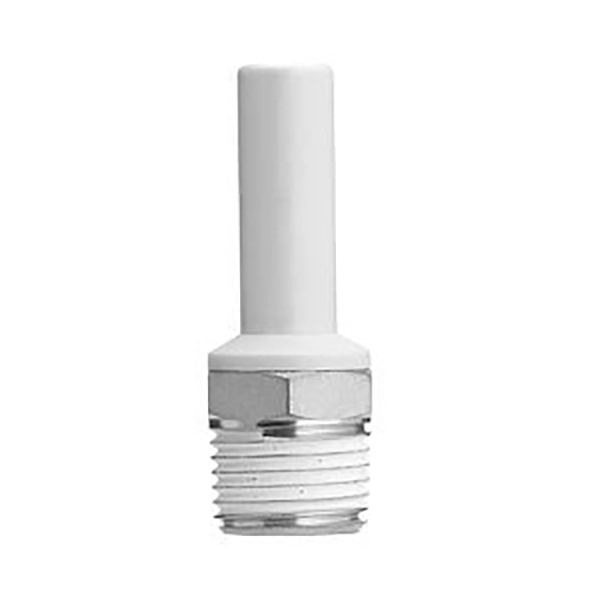

수나사 스템형(임페리얼 테이퍼 R나사: 1/8,1/4,3/8)

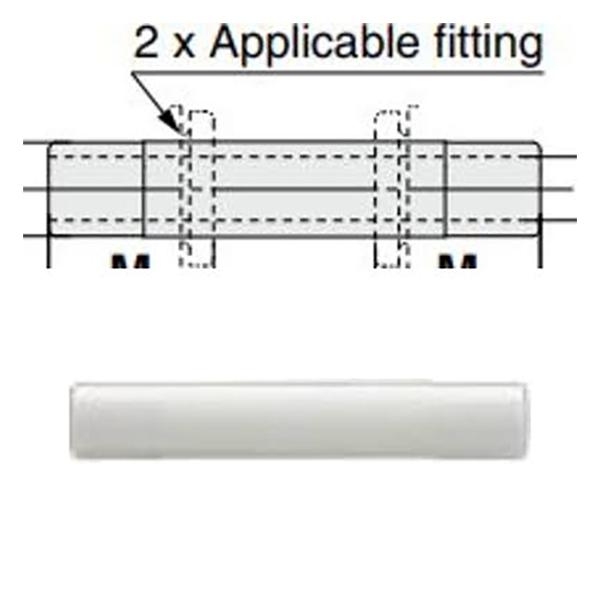

• 동일한 직경 스템 직선(-99 접미사): 양쪽 끝이 동일한 OD 스템

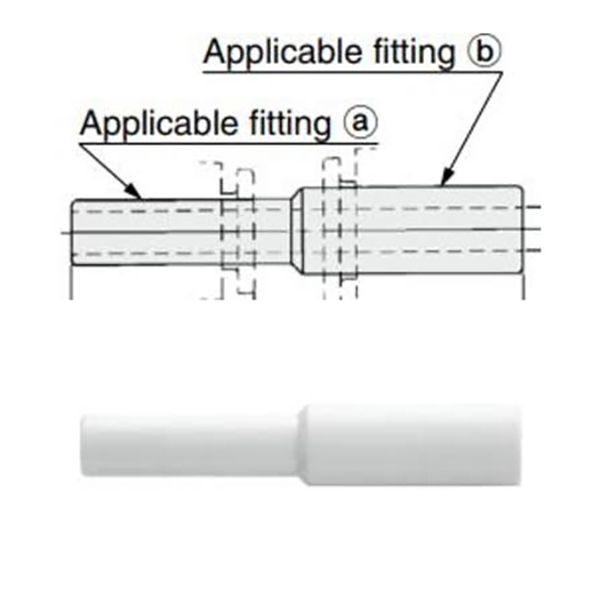

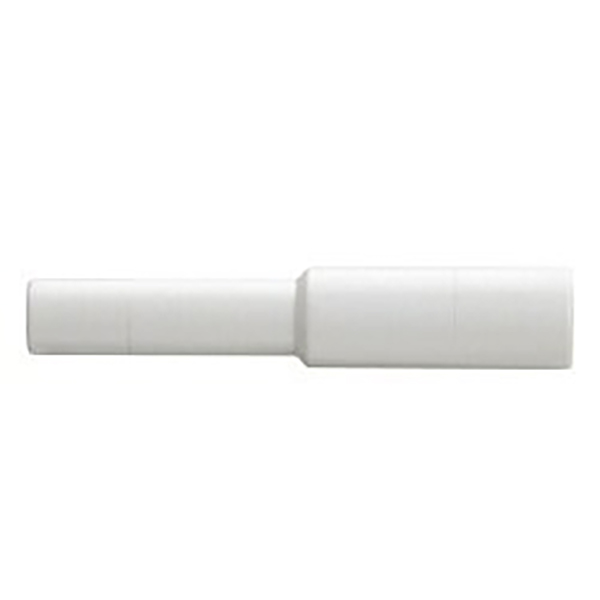

• 리듀싱 스템 스트레이트 피팅: 크기 전환을 위해 외경이 다른 두 개의 스템

2. 모델 코드 설명

예: KQ2N04-M5

• KQ2N: 시리즈 코드, 스템형 스트레이트 피팅

• 04: 푸시인 측 튜브 외경 Φ4mm

• M5 / 01S / 02S : 수나사 사양

• -99: 동일 직경 스템 직선형 피팅

• 04-06: 리듀스 스템 피팅, ①Φ4 → ②Φ6

코드 세그먼트	설명
KQ2N	시리즈 코드: 스템형 직선 푸시인 피팅
04/06/08/10/12/16	튜브 외경 ΦD(mm)
M5	미터 수나사 M5×0.8
01S/02S/03S	임페리얼 R 테이퍼 스레드: R1/8, R1/4, R3/8
-99	동일한 직경의 스템 직선 피팅, 양쪽 끝이 동일한 OD
두 자리 숫자(예: 04-06)	리듀싱 스템 피팅: ① 입구 OD, ② 출구 OD

3. 주요 기술 사양

목	매개변수
적용튜브	PU 폴리우레탄 튜브, PA 나일론 튜브
작동 압력	0~1.0MPa, 진공 부압 회로와 호환 가능
작동 온도	0℃ ~ +60℃
본체 재질	플라스틱 본체; 니켈 도금 황동 나사산 부품, 부식 방지
씰링 성능	우수한 나사 밀봉
연결 방법	푸시인; 튜브를 분리하기 위한 프레스 릴리스 칼라
