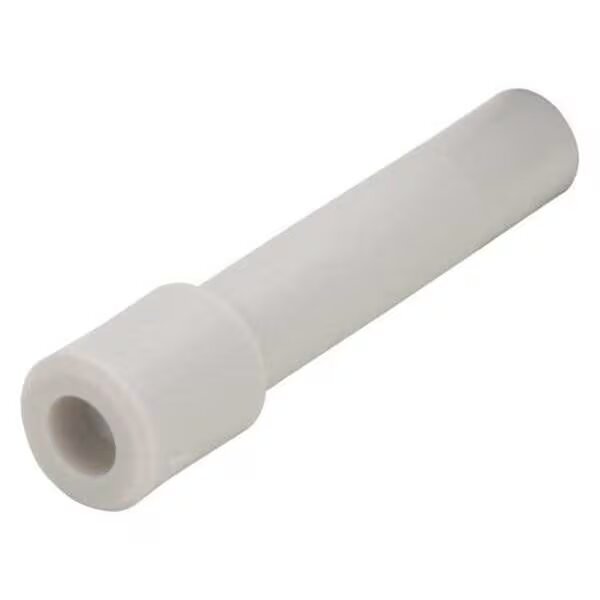

KQ2P 푸시핏 암 엔드 캡 플라스틱

SOLH KQ2P 시리즈 푸시인 플러그 | KQ2 공압식 튜브 스토퍼

브랜드: Richge Technology의 SOLH | KQ2 원터치 피팅용 SMC KQ2P 호환 푸시인 튜브 플러그

1. 제품개요

     KQ2P는 SOLH KQ2 시리즈 원터치 피팅 전용 원터치 플러그입니다. 튜브 포트의 임시 또는 영구 밀봉, 유휴 피팅 폐쇄 및 압력 테스트를 위해 KQ2 피팅의 튜브 입구에 직접 삽입됩니다. 도구가 필요 없으며 플러그 앤 플레이가 가능합니다.

2. 모델 코드 명명 규칙

   형식: KQ2P-XX
     KQ2P: 시리즈 코드, 푸시인 튜브 플러그
     XX: 일치하는 튜브 외경(mm)
  일반적인 모델:
     KQ2P-04 → Φ4 튜브
     KQ2P-06 → Φ6 튜브 (가장 널리 사용됨)
     KQ2P-08 → Φ8 튜브
     KQ2P-10 → Φ10 튜브
     KQ2P-12 → Φ12 튜브
  KQ2P-23 → Φ3.2 얇은 튜브

3. 주요 기술 사양

4. 중요한 차이점: KQ2P vs KQ2C

5. 설치 및 사용 시 주의사항

     • 튜브 포트가 평평하고 버가 없는지 확인하고 밀봉을 위해 플러그를 완전히 밀어 넣으십시오. PTFE 테이프가 필요하지 않습니다.

     • 플러그 제거: 플러그 뿌리를 잡고 직접 빼냅니다. 릴리스 칼라가 필요하지 않습니다.

     • 진공 제한: 일반적인 작업 조건에서 우수한 밀봉. 장기간의 고진공 유지에는 적합하지 않으며 약간의 누출이 발생할 수 있습니다.

     • 최대 압력 ≤1MPa. 과압 및 압력 충격은 금지됩니다.

6. 선택 가이드

     • Φ4 소형 튜브 → KQ2P-04

     • 표준 Φ6 → KQ2P-06 (1차 선택)

     • 대유량 Φ8 / Φ10 → KQ2P-08 / KQ2P-10

     • 외부 먼지 보호 전용 → KQ2C 보호 캡
