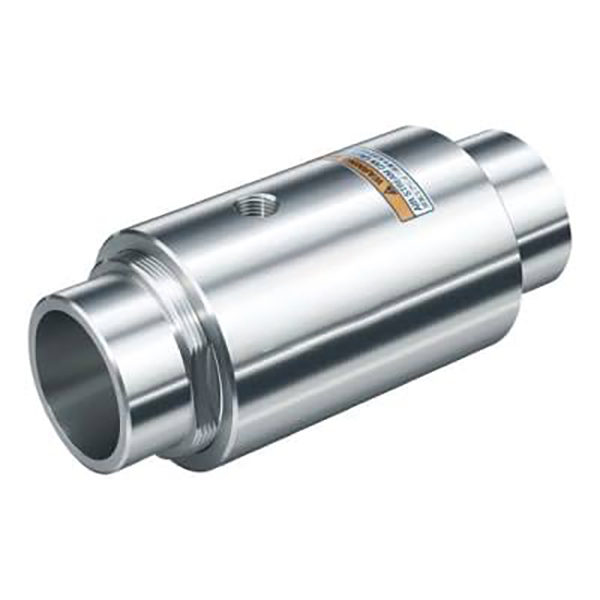

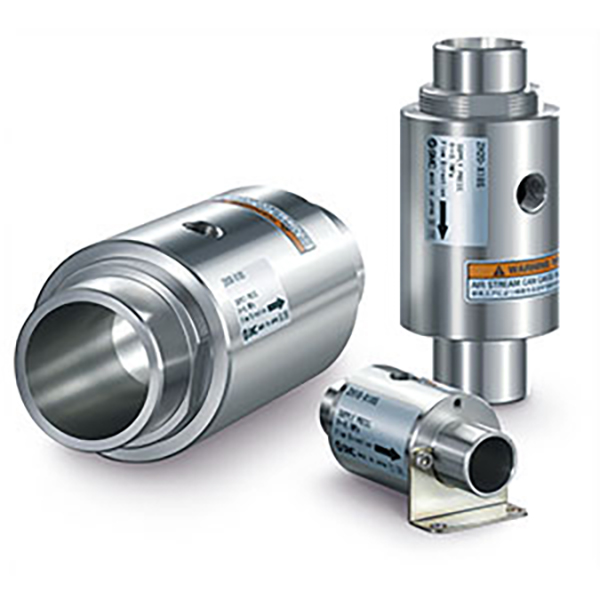

ZH-X185 시리즈 진공 이젝터

ZH-X185 시리즈 진공 이젝터 | 고유량 노즐 2-in-1 기능

브랜드: Richge Technology의 SOLH | SMC 호환 양방향 사용 공압 이젝터

1. 제품개요

     ZH-X185는 고유량 진공 발생기와 고유량 공기 분사 노즐을 하나의 장치에 통합합니다. 압축 공기로만 구동되며 전기가 필요하지 않으며 움직이는 부품이 없습니다. 집진, 재료 흡입 및 운반, 공기 퍼지, 냉각 및 칩 제거에 적용할 수 있습니다.

2. 핵심 기능: 2-in-1 작동

     • 진공 모드 – 높은 흡입 유량

￮ 분진, 용접 흄, 칩, 분말, 소형 부품 및 벌크 자재 이송 추출

     • 블로우 모드 - 높은 공기 배출 흐름

￮ 물 건조, 절삭 칩 분사, 금형 냉각, 먼지 청소 및 퍼지

3. 주요 기술 사양(SOLH / SMC 상호 교환 가능)

     • 작동 매체: 압축공기

     • 공급 압력: 0～0.7MPa, 권장사용압력 0.4~0.5MPa

     • 주변 온도: -5～60℃

     • 흐름 증폭 비율

￮ 진공흡입유량 ≒공급공기량의 3배

￮ 블로우 토출량 ≒ 공급 공기량의 4배

     • 구조: 대구경 내부 채널로 칩 및 먼지 통과 가능, 막힘 방지

     • 재료: 알루미늄 합금 바디로 가볍고 내구성이 뛰어남

     • 설치: 마운팅 브라켓이 장착되어 있어 설치가 용이합니다.

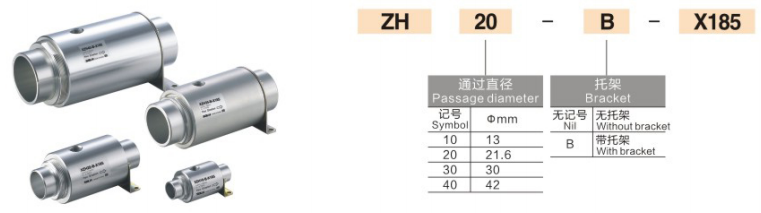

4. 표준 모델 및 내경 크기(브래킷 버전 B 포함)

5. 모델 코드 설명(ZH20-B-X185)

     • ZH: 진공 이젝터 시리즈

     • 20: 내경 기호(10 / 20 /30 /40)

     • B: 장착 브래킷 포함

     • X185: 고유량 노즐, 2-in-1 기능

6. 주요 제품 특징

     • 2-in-1 이중 기능: 배관 연결 방향을 바꾸는 것만으로 진공흡입과 에어블로 전환이 가능합니다.

     • 고유량 성능: 강력한 흡입력과 송풍력으로 작업능률이 높습니다.

     • 큰 내부 구멍: 절삭칩, 먼지, 미세입자를 흡입할 수 있어 막힘위험이 적습니다.

     • 유지보수가 필요 없음: 모터, 베어링, 전기 접점 없음

     • 방폭 안전: 완전 공압식 구조로 위험한 작업 환경에 적합

     • 사전 설치된 브래킷: 간단하고 유연한 장착

7. 일반적인 응용 시나리오

     • 진공 흡입 애플리케이션: 용접 흄 추출, 먼지 제거, 분체 이송, 벌크 재료 이송, 경량 공작물 피킹

     • 공기 부는 응용: 가공물 건조, 칩 블로잉, 금형 냉각, 먼지 제거, 수분 제거

8. ZH-X185 VS 표준 ZH 진공 이젝터
