KQ2D 시리즈 브랜치 티 푸시인 피팅

SOLH KQ2D 시리즈 Y형 브랜치 티 푸시인 피팅 | SMC KQ2D 등가 공압식 1-2 스플리터

브랜드: Richge Technology의 SOLH | KQ2D Y형 원터치 공압 티 피팅

1. 제품개요

     KQ2D 시리즈는 SOLH 풀 KQ2 공압 원터치 피팅 제품군에 속하는 Y형 브랜치 티 푸시인 피팅입니다. 도구가 필요 없는 밀어서 연결하는 설계를 채택하여 자동화 공압 시스템을 위해 하나의 공기 공급원을 두 개의 병렬 공기 회로로 효율적으로 분할합니다.

     구조적 분류: Y형 두 갈래로 갈라진 1인 2아웃 구조로 동일 직경의 튜브 Y티, 임페리얼 테이퍼 R 나사산 Y티, 미터법 미세 M나사 Y티 등 3가지 유형이 있습니다.

     소재 및 호환성: 고강도 PBT 본체, 스테인리스 스틸 고정 클로, NBR 니트릴 고무 씰링 링. PU 폴리우레탄 튜브 및 PA 나일론 튜브와 호환되며 압축 공기 양압 및 진공 음압 파이프라인용 이중 목적입니다.

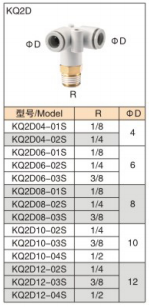

2. 전체 모델 분류 및 사양 목록

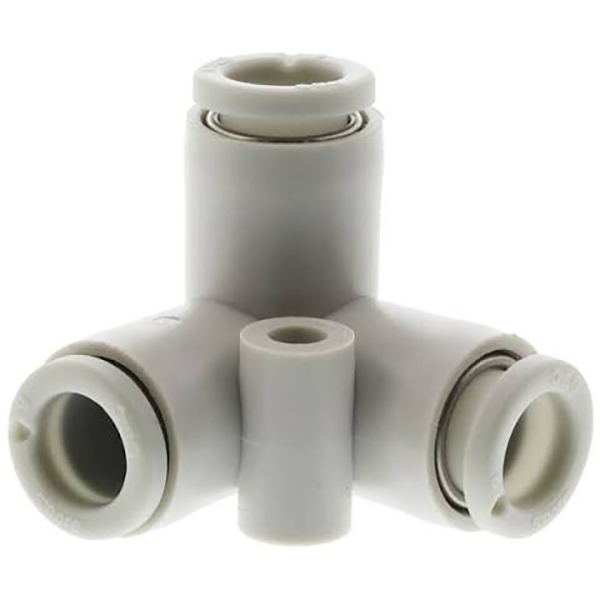

2.1 등경 Y 티(KQ2Dxx-00, 나사 없는 3방향 동일 크기)

세 포트 모두 동일한 사양의 파이프라인 시스템에서 균형 잡힌 1:2 공기 분배를 위해 동일한 튜브 직경, 나사 없는 설계를 채택합니다.

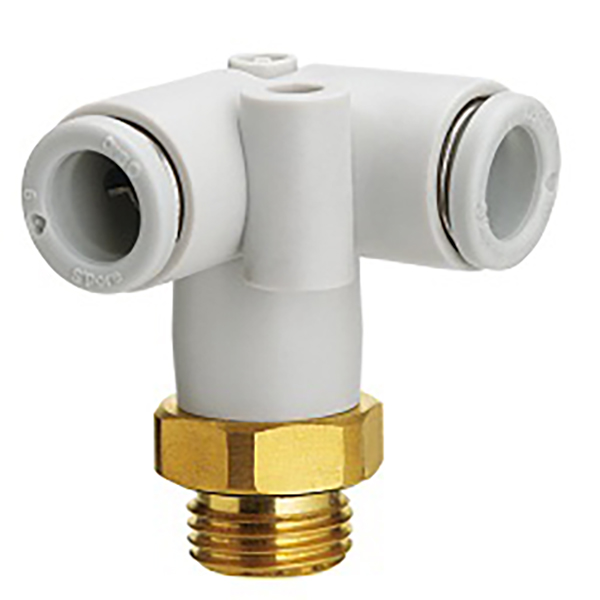

2.2 영국식 테이퍼 수나사 R Y 티(밑나사 입구, 이중 튜브 출구)

공기 공급원 입구용 하단 영국식 R 테이퍼 수나사산, 튜브 연결용 상단 2개의 평행 푸시인 포트, 나사식 설치 및 고정 공기 공급원 분기에 적합합니다.

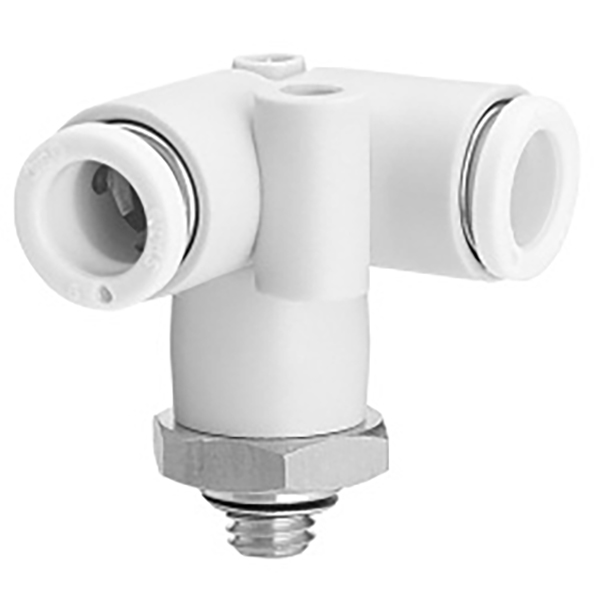

2.3 미터법 가는 수나사 M Y 티(하단 M 나사 입구, 이중 튜브 출구)

하부 정밀 미터 미세 수나사, 소형 공압 모듈 및 소규모 자동화 장비 배관을 위한 컴팩트한 구조입니다.

3. 기술 사양

4. 적용 시나리오

     • 자동화된 생산 라인 및 고정 공압 회로를 위한 1:2 공기 공급원 분배

     • 로봇 엔드 이펙터 진공 시스템을 위한 이중 흡입 컵 동기식 공기 공급 장치

     • 이중 실린더 동기 작동을 위한 병렬 파이프라인 분할

     • 좁은 공간의 공압 장비를 위한 콤팩트하고 깔끔한 튜브 라우팅

5. 선택 가이드: KQ2D Y-Tee vs KQ2T T-Tee

     • KQ2D Y형 티셔츠: 2개의 평행한 배출구를 갖춘 부드러운 Y자형 분기점을 채택했습니다. 더 낮은 기류 난류와 더 작은 압력 강하를 특징으로 하여 더욱 균형 잡힌 기류 분포를 제공합니다. 좁은 설치 공간과 동일한 측면의 평행 튜브 라우팅에 최적화되어 있으며 이중 동기식 흡입 컵 및 이중 실린더 시스템에 완벽하게 적합합니다.

     • KQ2T T형 티셔츠: 수직 측면 가지가 있는 고전적인 직교 T자형 구조입니다. 표준 90° 수직 측면 파이프라인 전환을 위해 설계되었으며 일반 기계 레이아웃 및 주 파이프라인 측면 분기 시나리오에 이상적입니다.

     • 선택 팁: 선택하다KQ2D 좁은 공간 및 동일면 평행 분산 튜빙용; 선택하다KQ2T 수직 측면 파이프라인 출구 및 전통적인 직각 분기 레이아웃용.
