KQ2E 시리즈 벌크헤드 유니온 푸시인 피팅

SOLH KQ2E 시리즈 벌크헤드 유니온 푸시인 피팅 | 패널 마운트 공압 커넥터

브랜드: Richge Technology의 SOLH | SMC KQ2E 등가 격벽 유니온 공압 원터치 피팅

1. 제품개요

     KQ2E는 SOLH KQ2 원터치 피팅 시리즈에 속하는 격벽 유니온 피팅으로 SMC KQ2E와 완전히 호환됩니다. 일반적으로 패널 격벽 피팅이라고 불리는 이는 장비 패널 및 파티션을 통한 공압 라인 관통을 위한 표준 구성 요소입니다. 내부 및 외부 공기 회로를 연결하고 제어 캐비닛, 자동화 인클로저 및 클린룸 파티션에 널리 사용되는 밸브 및 실린더의 패널 장착을 지원합니다.

2. 모델 명명 규칙

모델 분석 예:

  표준 이중 튜브 격벽: KQ2E06-00A
     KQ2: KQ2 시리즈 2세대 푸시인 피팅(흰색 몸체)
     E: 격벽 유니온, 패널 관통 구조
     06: 튜브 외경 Φ6mm, 양쪽 끝이 동일한 푸시인 크기
     00: 이중 푸시인 포트(튜브 간 격벽)
     A: NBR 씰, 가스켓 타입으로 반복 조립 및 분해 가능

  콤팩트한 소형 격벽: KQ2E04-00J
     접미사 J: 소형화된 컴팩트 버전, 얇은 패널 및 소형 장비를 위한 더 작은 크기

  암나사-튜브 격벽: KQ2E06-02A
     02: Rc14 암나사 테이퍼 파이프 나사

  전체 의미: Φ6 푸시인 포트 ⇔ Rc1/4 암나사 격벽 커넥터

3. 세 가지 구조 유형

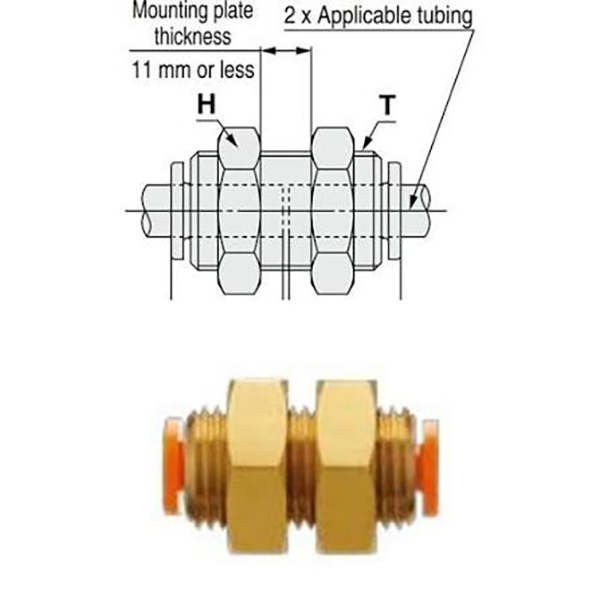

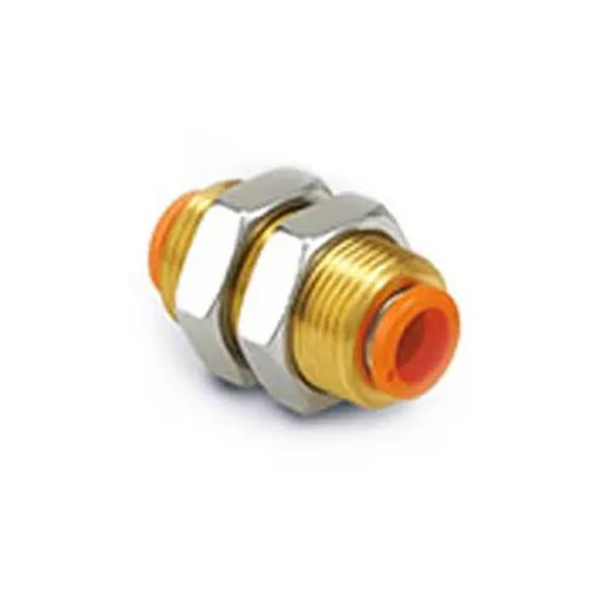

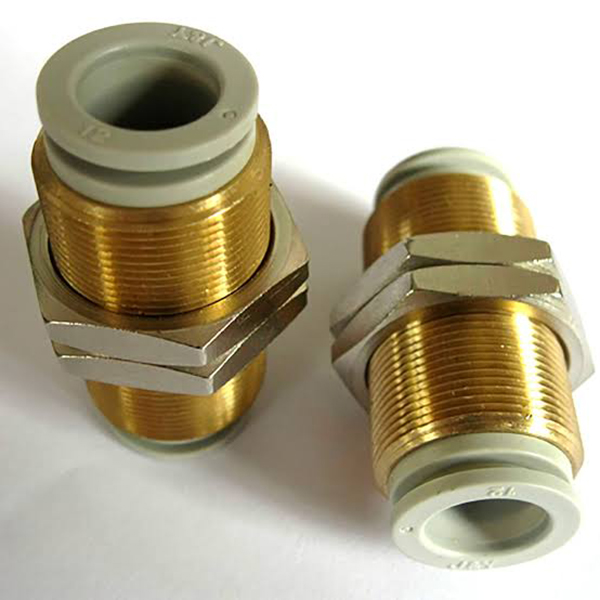

3.1 표준 이중 튜브 벌크헤드 유니온(KQ2EXX-00)

  구조 특징:

     • 양쪽 끝이 동일한 직경의 푸시인 포트입니다. 니켈 도금된 황동 스레드 + 잠금 너트가 있는 중간 부분, 패널을 통과한 후 고정됨

     • 직경 감소 또는 방향 변경이 없는 직선 흐름 채널, 최소 압력 강하

     • 설치 후 별도의 어댑터 없이 패널 양쪽의 에어 튜브를 직접 연결 가능

3.2 컴팩트 미니 듀얼 튜브 벌크헤드 유니온(KQ2EXX-00J)

  구조 특징:

     • 마이크로 장비 및 얇은 패널에 최적화된 소형화 설계, 표준 버전에 비해 전체 길이가 짧고 나사 직경이 더 작음

     • 얇은 패널과 좁은 설치 공간, 조밀한 배선 시나리오에 적합

     • 표준 모델과 동일한 성능 매개변수, 물리적 크기만 감소

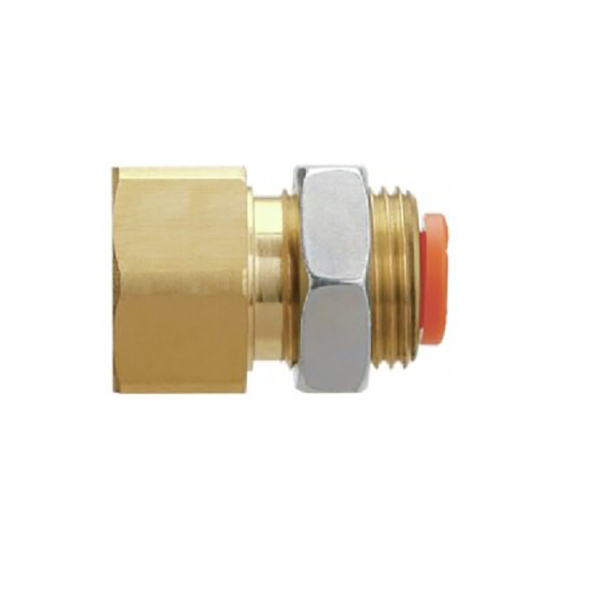

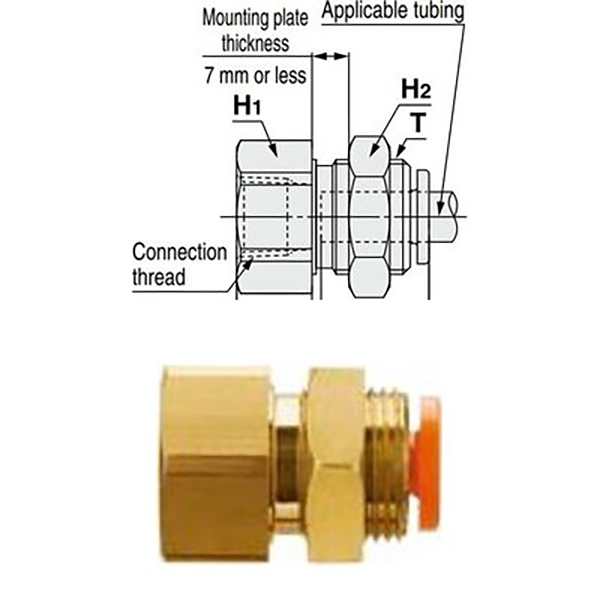

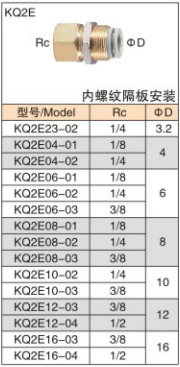

3.3 암나사-튜브 격벽 유니온(KQ2EXX-YY)

  구조 특징:

     • 한쪽 끝 Rc 암나사(솔레노이드 밸브, 실린더, 패널 내부 밸브 아일랜드 연결), 다른 쪽 끝은 외부 튜브용 푸시인 포트

     • 패널 관통 및 고정을 위한 나사산 섹션과 잠금 너트가 함께 제공됩니다. 설치 실현: 내부 스레드 밸브 + 외부 공기 튜브

     • 스레드 포트는 표준 스레드 밸브와 직접 결합됩니다. 깔끔한 배선 및 오조작 방지를 위해 푸시인 포트만 외부 패널에 노출됩니다.

4. 일반 기술 사양(전체 시리즈)

5. 선택 및 설치 지침

  선택 가이드

     • 제어 캐비닛/장비 패널을 통한 에어 튜브, 양쪽 튜브 → KQ2EXX-00

     • 패널 내부 솔레노이드/실린더 장착, 튜브 외부 장착 → KQ2EXX-YY

     • 소형 장비 / 얇은 패널, 제한된 협소한 공간 → KQ2EXX-00J

  설치 참고 사항

  1. 패널 구멍 크기 권장 사항:
     •Φ4Φ6 튜브: 권장 구멍 직경 Φ15mm
     •Φ8Φ10 튜브: 권장 구멍 직경 Φ20mm
     •Φ12Φ16 튜브: 권장 구멍 직경 Φ24mm

  2. 패널 두께 제한: 표준 버전 ≤7mm; 컴팩트 J 버전 ≤5mm

  3. 튜브 준비: 튜브를 평평하고 버(Burr) 없이 절단합니다. 누출을 방지하기 위해 딸깍 소리가 들릴 때까지 완전히 삽입하십시오.

  4. 너트 고정: 패널을 통과한 후 제공된 잠금 너트를 조여 고정합니다. 유형 A(통합 개스킷 씰)에는 PTFE 테이프가 필요하지 않습니다.

  5. 진공 적용: 안정적인 진공 유지를 위해 NBR 씰이 있는 유형 A를 선택하십시오.

6. 유사 모델과의 비교

7. 일반적인 응용 분야

     • 제어 캐비닛 격벽: KQ2E06-00은 내부 튜브를 캐비닛 외부로 통과시켜 외부 실린더를 연결하고 배선을 깔끔하게 합니다.

     • 솔레노이드 밸브 패널 장착: 패널 내부 밸브용 KQ2E06-01A, 푸시인 포트만 외부에 노출, 깔끔하고 터치 방지

     • 클린룸 칸막이 관통 : 클린룸과 장비 사이에 청정 환경을 파괴하지 않고 밀봉된 공기 라인 관통

     • 소형 장비용 밀집 배선: 소형 기계의 얇은 패널용 KQ2E04-00J로 다중 회로 레이아웃 공간 절약
