KQ2R 푸시핏 암 엔드 캡 플라스틱

SOLH KQ2R 시리즈 리듀서 스트레이트 푸시인 피팅 | 이경 튜브 커플러

브랜드: Richge Technology의 SOLH | SMC KQ2R 상당 리듀싱 스트레이트 원터치 공압 피팅

1. 제품개요

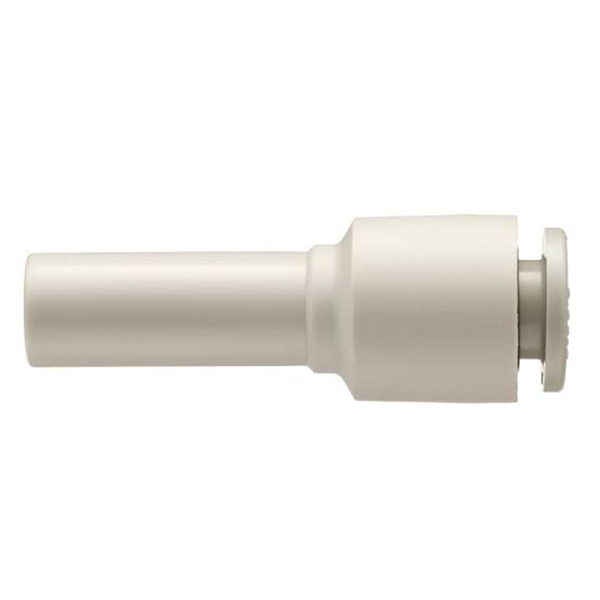

     KQ2R은 다른 직경의 튜브 커플러라고도 알려진 KQ2 시리즈의 축소형 직선 푸시인 피팅입니다. 이는 공압 시스템에서 가장 일반적으로 사용되는 감소 액세서리 중 하나인 서로 다른 외경을 가진 두 개의 공기 튜브를 인라인 연결하기 위해 특별히 설계되었습니다.

2. 모델 및 구조 설명

  모델 예: KQ2R06-08
     KQ2: SMC 2세대 원터치 피팅 시리즈
     R : 리듀서, 리듀싱 직선 구조
     06: 포트 ①의 튜브 외경 (mm, Φ6mm)
     08: 포트 ②의 튜브 외경 (mm, Φ8mm)

  구조적 특징

     • 양쪽 끝은 표준 KQ2 원터치 포트를 채택합니다. 한쪽 끝은 소형 OD 튜브용이고 다른 쪽 끝은 직선형 내부 흐름 채널이 있는 대형 OD 튜브용으로, 직경이 다른 튜브에 대한 인라인 연결을 실현합니다.

     • 채널 내부의 부드러운 테이퍼형 전환, 분할 어셈블리(직선 피팅 + 별도 리듀서)에 비해 압력 강하가 더 낮습니다. 유량 및 압력 강하에 민감한 공압 회로에 이상적입니다.

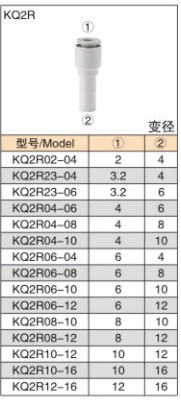

3. 전체 사양표

4. 일반 기술 사양(전체 KQ2 시리즈와 일치)

5. 선정 및 운영지침

   선택 규칙: 두 개의 서로 다른 OD 튜브를 인라인 연결하려면 KQ2R을 선택하세요. 추가 결합 피팅은 필요하지 않습니다.

     • 튜브 끝은 평평하고 버(Burr) 없이 절단되어야 합니다. 공기 누출을 방지하기 위해 "딸깍" 소리가 들릴 때까지 튜브를 완전히 삽입하십시오.

     • 제거하려면: 포트의 릴리스 칼라를 누르고 튜브를 바깥쪽으로 당깁니다. 무차별적인 힘으로 당기지 마십시오.

     • 직경 차이가 클수록 압력 강하는 증가합니다. 고유량 조건에서는 직경 차이가 작은 모델을 선호합니다.

6. 일반적인 응용 시나리오

     • 튜브 직경 전환: 추가 어댑터 없이 다양한 크기의 실린더에 맞게 메인 Φ8 튜브를 KQ2R06-08을 통해 Φ6 튜브로 변환합니다.

     • 기계 개조: 호환성을 위해 기존 장비의 Φ6 튜브를 새 기계의 Φ8 튜브와 연결하므로 전체 튜브 교체가 필요하지 않습니다.

     • 진공 회로 연결: 직경이 다른 진공 라인을 연결합니다. 저누설 설계로 안정적인 진공도를 유지합니다.
