KQ2U/KQ2UD 시리즈 Y형 다중 포트 푸시인 피팅

SOLH KQ2U 및 KQ2UD는 KQ2 공압 피팅 제품군 내의 Y형 다중 포트 푸시인 매니폴드 커넥터로, SMC KQ2U/KQ2UD를 직접 대체합니다. KQ2U는 1인치 2아웃 Y 스플리터이고, KQ2UD는 1인치 4아웃 소형 공기 분배기입니다. 수나사, 동일 직경 및 축소 버전으로 제공됩니다. PBT 본체와 NBR 밀봉으로 제작된 이 퀵 푸시 피팅은 압축 공기와 진공 시스템을 모두 지원합니다. 진공 컵 어레이, 다중 실린더 자동화 설비, 3C 및 포장 기계의 중앙 집중식 공기 공급에 널리 사용됩니다.

SOLH KQ2U/KQ2UD 시리즈 Y형 멀티 포트 푸시인 피팅 | 공압 매니폴드 커넥터

브랜드: Richge Technology의 SOLH | SMC KQ2U / KQ2UD 등가 Y 멀티 콘센트 ​​원터치 피팅


1. 제품개요

     KQ2U는 Y형 1인치 2아웃 푸시인 스플리터입니다. KQ2UD는 Y형 1인치 4아웃 푸시인 매니폴드입니다. 둘 다 SOLH KQ2 공압 원터치 피팅 시리즈에 속합니다. PBT 본체와 니켈 도금 황동 수나사로 제작되었습니다. PU 공기 튜브용 직접 플러그 앤 플레이, PTFE 테이프가 필요하지 않습니다. 1-2/1-4 공기 회로 분할용으로 설계되었으며 SMC KQ2U/KQ2UD와 완전히 상호 교환 가능합니다. 자동화 장비, 진공 흡입 컵 및 공압 액추에이터 공기 분배에 널리 채택됩니다.

     KQ2U: 입구 1개, 출구 2개(Y자형 1~2분할형)
     KQ2UD: 입구 1개, 출구 4개(Y자형 1~4분할)


2. 모델 명명 규칙

2.1 KQ2U(1인치 2아웃 Y 스플리터)

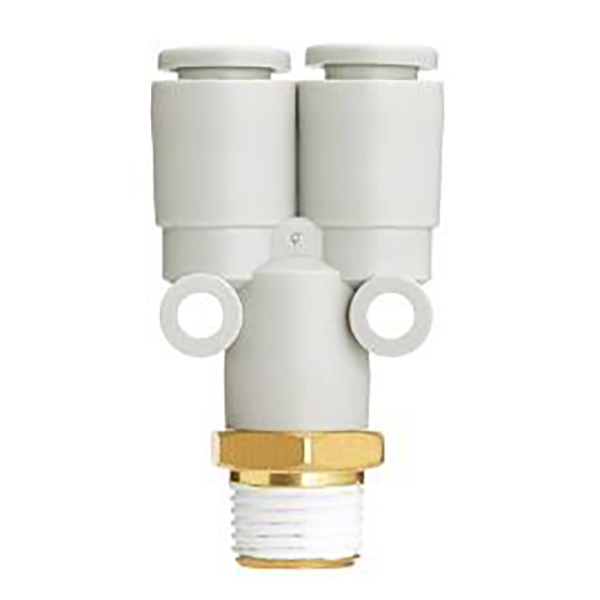

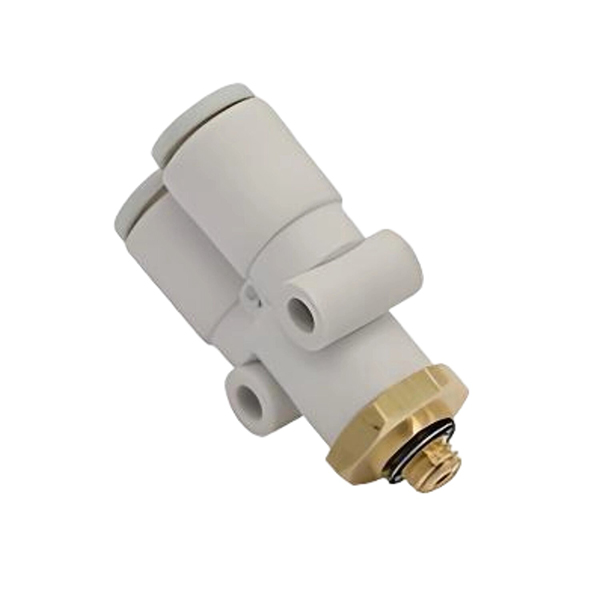

  1.수나사 버전 KQ2Uxx-xxS 예: KQ2U06-02S
     KQ2U: Y형 1인치 2아웃 피팅
     06: 출구 포트의 튜브 OD Φ6mm
     02S: 테이퍼 수나사 R1/4 (S = R 테이퍼 수나사)
     스레드 코드: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

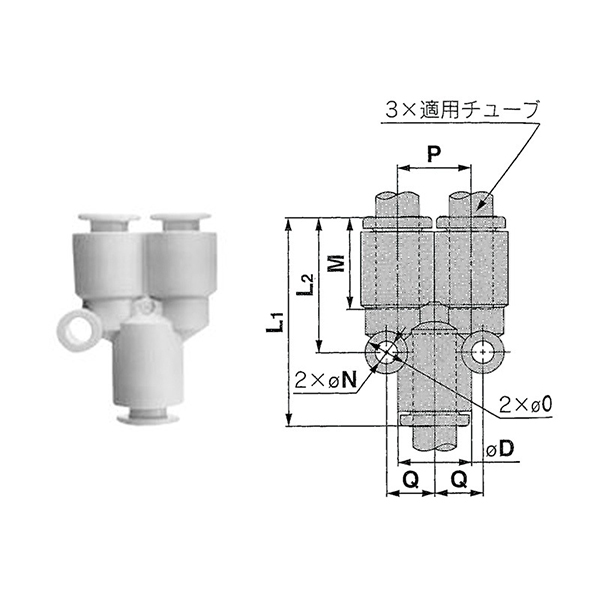

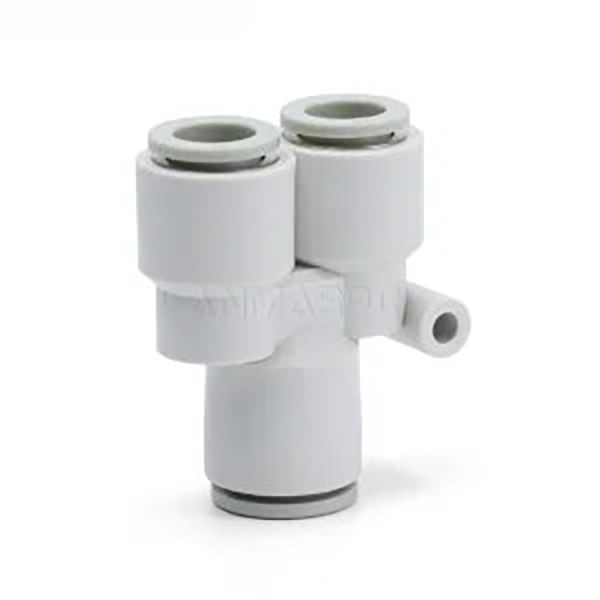

  2.직경 등직경 튜브 버전 KQ2Uxx-00 예: KQ2U08-00
     입구와 두 개의 출구는 동일한 튜브 외경을 공유하며 모두 Φ8mm입니다.

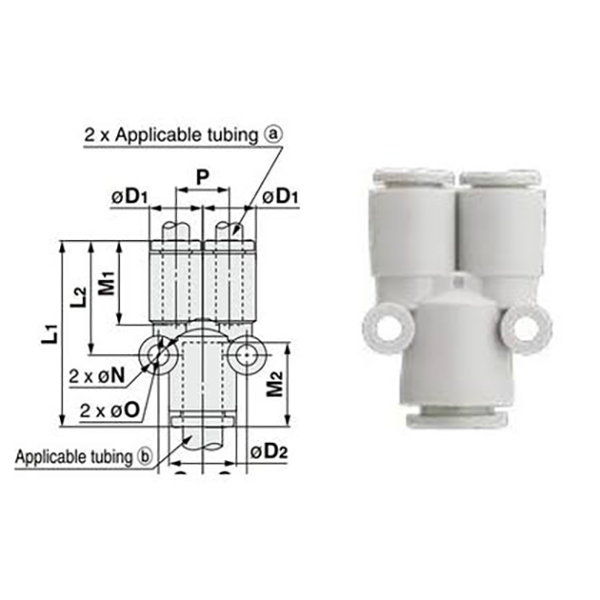

  3.직선 축소 버전 KQ2Uxx-yy 예: KQ2U04-06
     2개의 콘센트 Φ4; 메인 입구 Φ6, 다른 직경 감소 분할

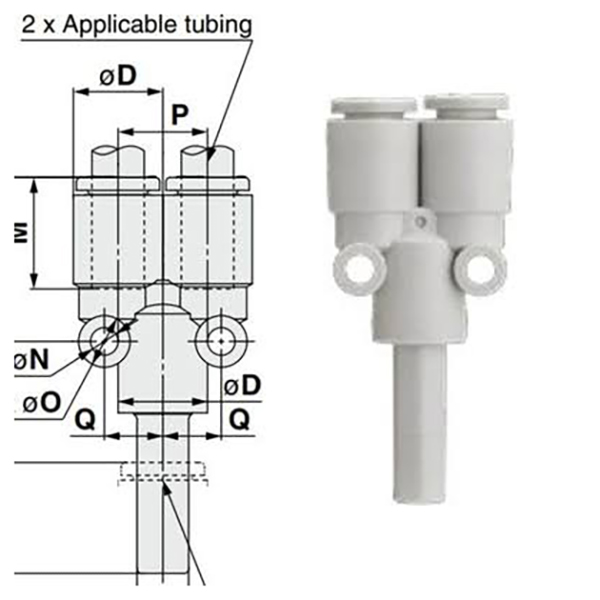

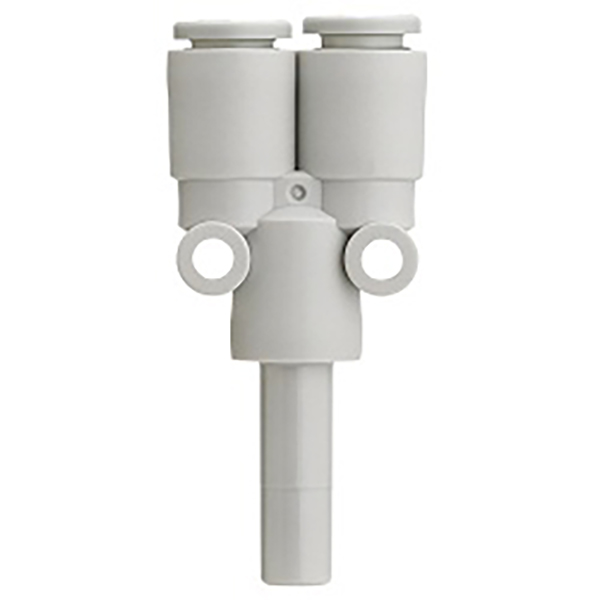

 4. 가시형 플러그 버전 KQ2Uxx-99
     하단의 플라스틱 견고한 플러그 생크, 1인치 2아웃 분할을 위해 암 푸시인 포트에 삽입

2.2 KQ2UD(1인치 4아웃 Y 매니폴드)

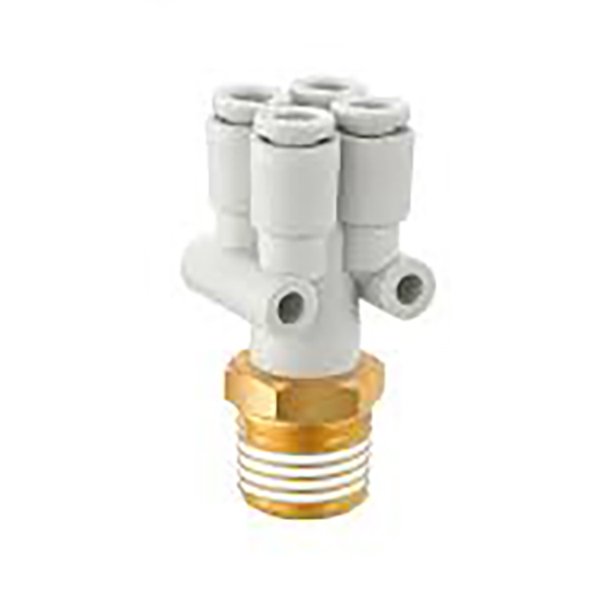

  1. 수나사 버전 KQ2UDxx-xxS 예: KQ2UD08-03S
     R38 수나사 입구, Φ8 튜빙용 출구 4개

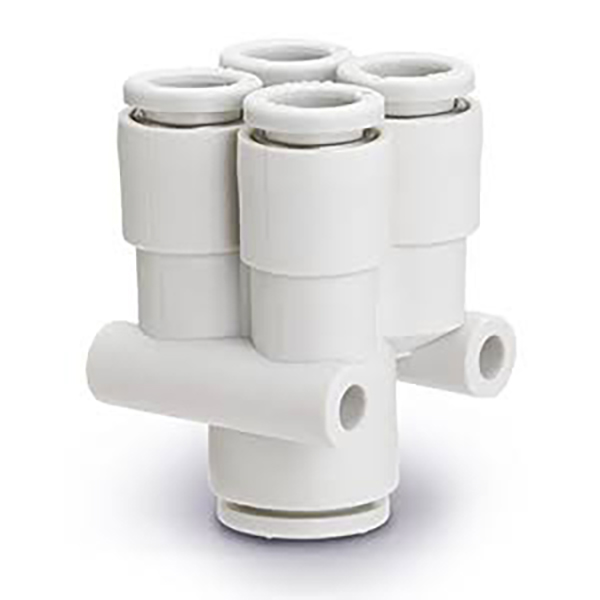

  2. 리듀싱 튜브 버전 KQ2UDxx-yy 예: KQ2UD04-06
     4개 출구 Φ4, 주 입구 Φ6, 다중 포트 감소 분배


3. 사양 요약표

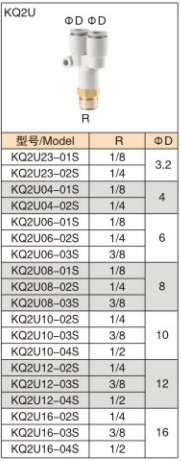

3.1 KQ2U(1인치 2아웃 Y 스플리터)

유형

모델 범위

설명

수나사 1:2

KQ2U23-01S ~ KQ2U16-04S

R 수나사 공기 흡입구, 2개의 동일한 튜브 배출구, 튜브 OD Φ3.2~Φ16

직선 동일 직경

KQ2U02-00 ~ KQ2U16-00

입구와 출구 2개가 동일한 직경, 모두 푸시인 튜브 연결

스트레이트 리듀싱

KQ2U02-23 ~ KQ2U12-16

작은 출구 튜브, 큰 입구 튜브, 다양한 직경 분할

플러그 생크 유형

KQ2U23-99 ~ KQ2U16-99

하단 플라스틱 플러그 생크, 1:2 분할을 위해 암 푸시인 포트에 삽입

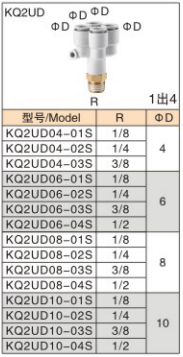

3.2 KQ2UD(1인치 4아웃 Y 매니폴드)

유형

모델 범위

설명

수나사 1-4

KQ2UD04-01S ~ KQ2UD10-04S

R 수나사 공기 흡입구, 4개의 동일한 튜브 배출구, 튜브 OD Φ4~Φ10

푸쉬인 감소

KQ2UD04-00 ~ KQ2UD10-12

푸시인 스타일, 입구 및 4개의 출구가 동일하거나 다른 직경을 지원합니다.


4. 일반 기술 사양

목

매개변수

호환 가능한 튜브

PU / PA / PE 공압 유연한 호스

작동 압력

0~1.0MPa

진공 호환성

진공 회로에 적합(진공 발생기 및 흡입 컵 분기)

작동 온도

0 ~ 60℃

본체 재질

PBT 엔지니어링 플라스틱

스레드 재료

니켈 도금 황동

씰 재질

NBR 니트릴 고무

설치 방법

푸시인 빠른 연결; 튜브를 빼내기 위한 프레스 릴리스 칼라


5. 제품특징

     • 빠른 푸시인 조립: 즉각적인 밀봉을 위해 튜브가 삽입되었습니다. 흰색 릴리스 칼라를 눌러 튜브를 제거하면 조립 효율성이 크게 향상됩니다.

     • 다중 경로 공기 분배: 1-2 분할의 경우 KQ2U, 1-4 분할의 경우 KQ2UD입니다. 공기 경로를 단순화하기 위한 중앙 집중식 공기 공급원 분배.

     • 사용 가능한 감소 옵션: 다양한 튜브 크기 연결을 위한 동일 및 감소 직경 버전.

     • 안정적인 스레드 씰링: 높은 내식성과 기계적 강도를 지닌 니켈 도금 황동 수나사입니다.

     • 컴팩트한 크기: 제한된 장착 공간을 위한 작은 설치 공간으로 조작기, 지그 및 흡입 컵 모듈에 널리 사용됩니다.


6. 일반적인 응용 분야

     • 진공 컵 어레이 분할(여러 흡입 컵이 단일 진공 소스를 공유함)

     • 자동화 설비용 다중 실린더 공기 공급 장치

     • 포장 기계, 3C 장비 및 사출 성형 기계용 공압 회로

     • 공압 검사 및 테스트 지그용 에어 라인 분할


7. 설치 참고사항

     • 버(Burr) 없이 튜브를 수직으로 절단합니다. 버(burr)로 인해 밀봉 링이 긁히고 공기 누출이 발생할 수 있습니다.

     • 튜브를 바닥까지 완전히 밀고 릴리스 칼라가 튜브를 단단히 잠그는지 확인합니다.

     • 물, 기름, 부식성이 강한 유체에는 사용할 수 없습니다. 압축 공기 및 진공 서비스에만 해당됩니다.

     • 소성 균열을 방지하려면 관절 뿌리를 반복적으로 구부리지 마십시오.
