KQ2W 시리즈 확장 수나사 푸시인 엘보

SOLH KQ2W 시리즈 90° 확장 수나사 푸시인 엘보우, SMC KQ2W 상당 공압 피팅. 확장된 스템 설계는 실린더 및 진공 회로의 기계적 간섭을 해결합니다. PBT 본체 + 니켈 도금 황동 스레드, PU/PA 튜브 지원. 자동화 공압 튜빙 프로젝트를 위한 안정적인 재고와 안정적인 생산을 갖춘 Richge 기술.

SOLH KQ2W 시리즈 90° 확장 수나사 푸시인 엘보 | SMC KQ2W 등가 공압 피팅

브랜드: Richge Technology의 SOLH | KQ2W 확장 L형 원터치 엘보




1. 제품개요

     KQ2W 시리즈는 SOLH KQ2 공압 피팅 제품군에 속하는 L형 확장 스템 푸시인 엘보입니다. 90° 직각 구조. 한쪽 끝은 수나사(영국식 R 테이퍼 나사 / 미터법 M 가는 나사산)이고 다른 쪽 끝은 PU/PA 공압 튜빙 삽입용입니다. 이 시리즈에는 파이프라인 연장 및 장애물 회피를 위한 튜브 연결용 양끝인 비감소 확장 버전 KQ2Wxx-99도 포함되어 있습니다.

     핵심 이점: 확장된 스템 설계로 설치 공간 제약 및 기계적 간섭을 해결합니다. 원터치 구조, 도구가 필요 없는 튜브 삽입 및 제거. 플라스틱 본체 + 황동 나사산 섹션, 노화 방지, 공압 및 진공 회로와 호환 가능. 해외 프로젝트용 SMC KQ2W 시리즈 직수입 대체품입니다.


2. 모델 코드 설명

  형식: KQ2W □□ - □□S

     KQ2W: L형 확장 엘보용 시리즈 코드

     □□: 튜브 외경 ΦD (02=2mm,23=3.2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)

     접미사:01S02S/03S/04S: 임페리얼 R 수나사(1/8",1/4",3/8",1/2")

     M3GM5: 미터 수나사 M3×0.5 / M5×0.8
     -99: 비감소 확장 버전, 양쪽 끝이 동일한 직경의 튜브 연결, 나사산 없음


3. 주요 기술 사양 및 재료

목

매개변수

본체 재질

PBT 엔지니어링 플라스틱, 높은 내충격성

스레드 섹션

녹 방지용 니켈 도금 황동

씰 재질

NBR 니트릴 고무

호환 가능한 튜브

PU 튜브, PA 나일론 공압 튜브

작동 압력

0~1.0MPa, 진공에 적용 가능

작동 온도

-20℃ ~ +60℃

연결 방법

푸시인; 튜브를 삽입하거나 분리하려면 릴리스 링을 누르세요.

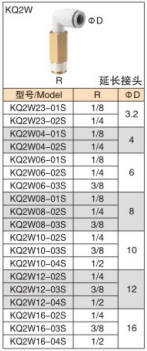

4. 전체 모델 목록

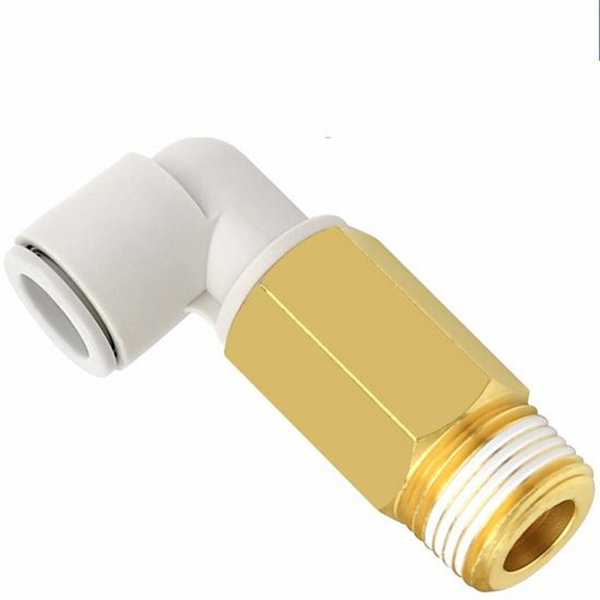

4.1 영국식 R 나사 버전(황동 수나사)

모델

수나사 R

튜브 ΦD

KQ2W23-01S

R1/8

3.2

KQ2W23-02S

R1/4

3.2

KQ2W04-01S

R1/8

4

KQ2W04-02S

R1/4

4

KQ2W06-01S

R1/8

6

KQ2W06-02S

R1/4

6

KQ2W06-03S

R3/8

6

KQ2W08-01S

R1/8

8

KQ2W08-02S

R1/4

8

KQ2W08-03S

R3/8

8

KQ2W10-02S

R1/4

10

KQ2W10-03S

R3/8

10

KQ2W10-04S

R1/2

10

KQ2W12-02S

R1/4

12

KQ2W12-03S

R3/8

12

KQ2W12-04S

R1/2

12

KQ2W16-02S

R1/4

16

KQ2W16-03S

R3/8

16

KQ2W16-04S

R1/2

16

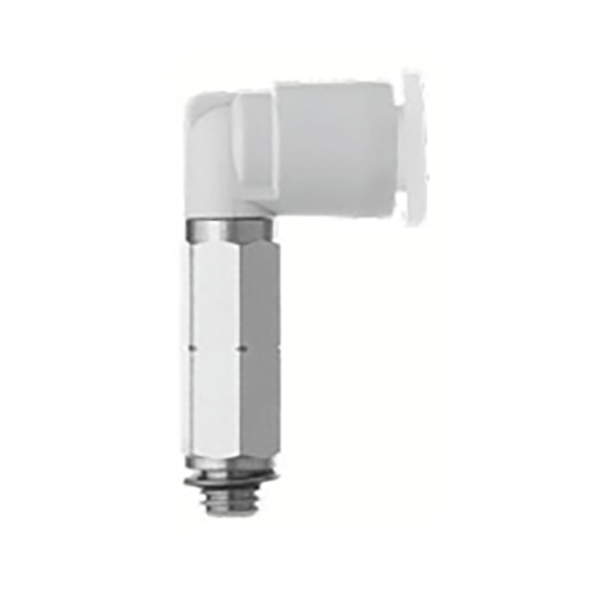

4.2 미터법 M 스레드 버전

모델

수나사

튜브 ΦD

KQ2W02-M3G

M3×0.5

2

KQ2W02-M5

M5×0.8

2

KQ2W23-M3G

M3×0.5

3.2

KQ2W23-M5

M5×0.8

3.2

KQ2W04-M3G

M3×0.5

4

KQ2W04-M5

M5×0.8

4

KQ2W06-M5

M5×0.8

6

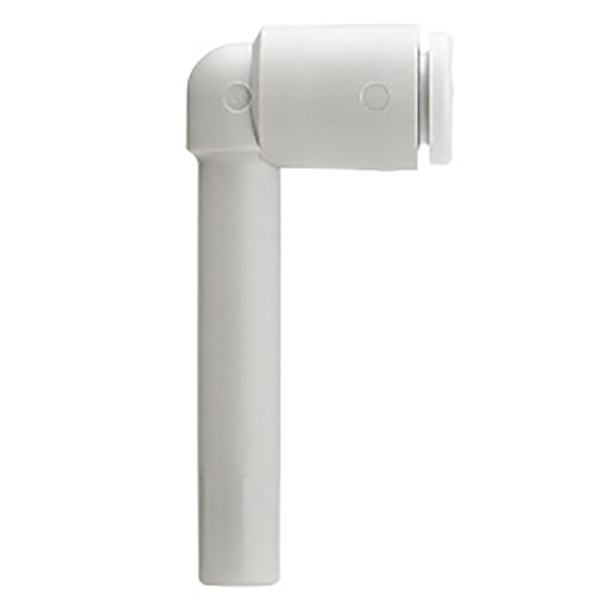

4.3 비환원 확장 버전(튜브 대 튜브, 나사산 없음)

모델

포트 1 ΦD

포트 2ΦD

KQ2W23-99

3.2

3.2

KQ2W04-99

4

4

KQ2W06-99

6

6

KQ2W08-99

8

8

KQ2W10-99

10

10

KQ2W12-99

12

12


5. 적용 시나리오

     • 실린더, 진공 발생기 및 솔레노이드 밸브에 기계적 간섭을 피하십시오. 파이프라인 방향 확장 및 리디렉션

     • 소형 자동화 라인의 로봇식 진공 흡착 컵 회로를 위한 90° 확장형 튜브 라우팅

     • 기존 SMC KQ2W 직접 교체, 비용 절감을 위한 수입 대체


6. 설치 참고사항

      • 튜브를 수직으로 편평하게 자르고 바닥까지 완전히 삽입하여 밀봉을 보장합니다.

     • PTFE 테이프는 나사산으로 감쌀 수 있습니다. 피팅 본체의 균열을 방지하려면 나사산을 과도하게 조이지 마십시오.

     • 튜브 제거: 흰색 해제 링을 누르고 동시에 튜브를 바깥쪽으로 당깁니다.
