KQ2X / KQ2XD 시리즈 리듀싱 다방향 푸시인 피팅

SOLH KQ2X / KQ2XD 시리즈 리듀싱 Y 및 다방향 푸시인 피팅 | SMC 등가 공압 스플리터

브랜드: Richge Technology의 SOLH | SMC KQ2X / KQ2XD 교체 감소 Y 및 4방향 푸시인 스플리터

1. 제품개요

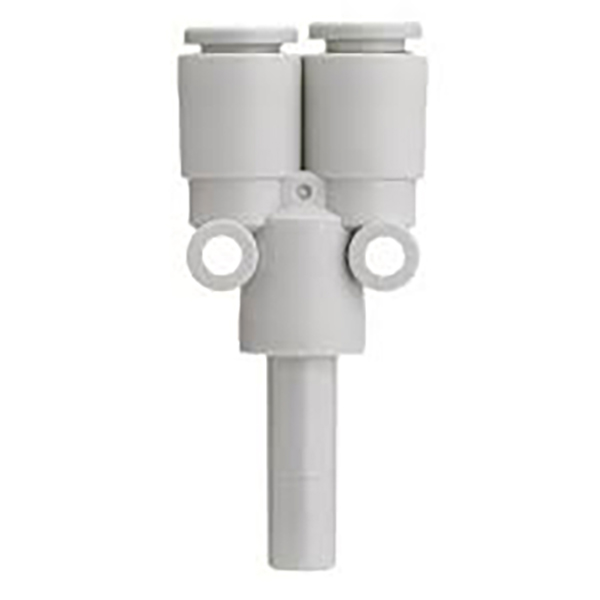

KQ2X 시리즈: 감소된 Y형 분배기, 1입력 2출력

     KQ2X는 Y자 모양의 1:2 축소 푸시인 피팅입니다. 포트 ②는 단일 스템 포트입니다. 포트 ①은 두 개의 동일한 푸시인 포트로 구성됩니다. 하나의 유입 공기 흐름을 입구 및 출구 튜브 크기가 다른 두 개의 동일한 직경 출력으로 나누어 공압 회로 및 진공 라인 분배를 위한 감소 및 파이프라인 분기를 실현합니다.

     재료: PBT 플라스틱 본체, NBR 밀봉 링. PU/PA 공압 튜빙과 호환됩니다. 빠르게 밀어서 연결하는 조립 방식으로 PTFE 테이프가 필요하지 않습니다.

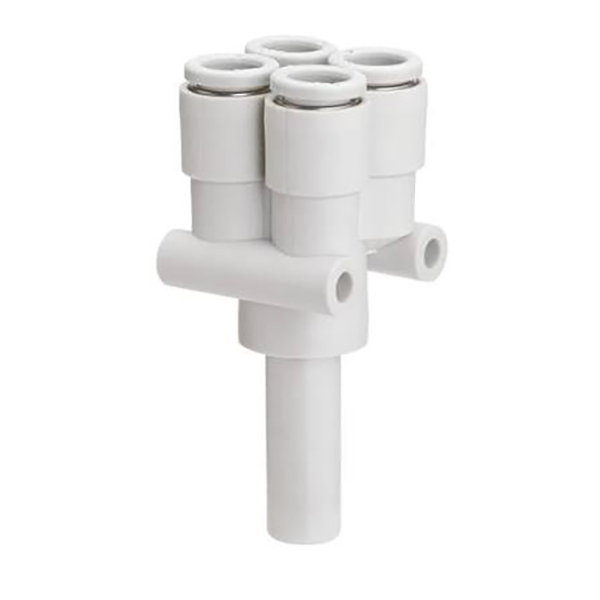

KQ2XD 시리즈: 크로스형 4방향 분배기, 1입력 4출력

     KQ2XD는 1-4 감소 멀티 포트 푸시인 피팅입니다. 포트 ②는 단일 스템 포트입니다. 포트 ①은 4개의 동일한 푸시인 포트를 제공합니다. 하나의 공기 공급 장치를 4개의 동일한 직경 분기로 분할하여 설계를 줄이고 장착 공간을 절약합니다. 다중 스테이션 소형 진공 또는 공압 분배에 이상적입니다.

KQ2X와 동일한 재질: PBT 본체 + NBR 씰, 푸시인 구조, PU 및 나일론 공기 튜브와 호환 가능.

2. 모델 코드 설명

KQ2X 시리즈

  형식: KQ2XXX-XX
     앞 두 자리 : 2개 분기 포트(포트 ①)의 튜브 외경
     마지막 두 자리 : 메인 흡입 포트(포트 ②)의 스템 외경
     예: KQ2X04-06 → 포트 ①: 2개 × Φ4 푸시인 포트; 포트 ②: Φ6 스템

KQ2XD 시리즈

   형식: KQ2XDXX-XX
     앞 두 자리 : 분기 포트 4개(포트 ①)의 튜브 외경
     마지막 두 자리 : 메인 흡입 포트(포트 ②)의 스템 외경
     예: KQ2XD04-06 → 포트 ①에 4개 × Φ4 포트; 포트 ②: Φ6 스템

3. 주요 기술 사양 및 설치 가이드

설치 지침

     • 튜브를 수직으로 정사각형으로 자르고 안착될 때까지 피팅에 완전히 삽입합니다.

     • 튜브를 제거하려면 먼저 릴리스 링을 누른 다음 튜브를 당겨 빼냅니다.

차별화 가이드

     • KQ2X: 입구 1개, 출구 2개(Y형 양방향 스플리터)

     • KQ2XD: 입구 1개, 출구 4개(교차 4방향 분배기)

응용 시나리오

     • 자동화의 여러 흡착컵에 대한 진공 회로 분배

     • 소형 지그, 3C 및 포장 장비용 공압 브랜치

     • 다중 스테이션 소형 진공 모듈용 컴팩트 매니폴드

     • 설치 공간을 줄인 로봇 엔드 이펙터 공기 라인 분할
