KQ2Y 시리즈 Male Run Tee 푸시인 피팅

SOLH KQ2Y 시리즈 남성 런 티 푸시인 피팅 | 서비스 티 공압 커넥터

브랜드: Richge Technology의 SOLH | SMC KQ2Y 상당 수놈 런 티(서비스 티) 원터치 피팅

1. 제품개요

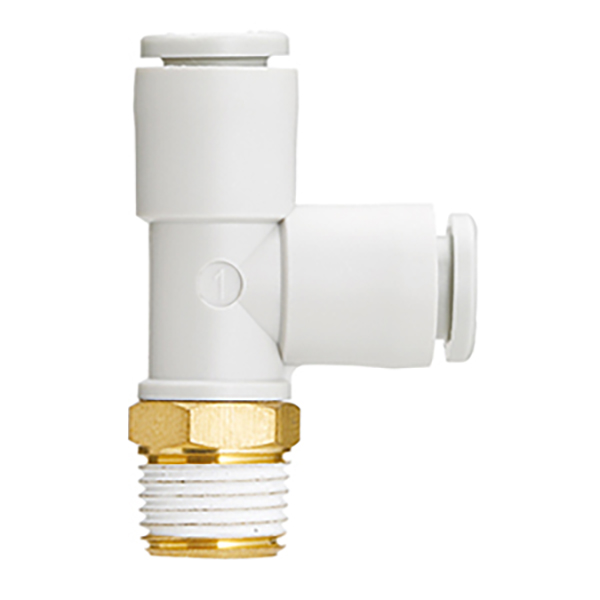

     KQ2Y는 SOLH KQ2 원터치 피팅 시리즈의 Male Run Tee(통칭 Service Tee)입니다. 그 핵심 구성은수나사 입구 1개 + 동일한 직경의 푸시인 출구 2개. 이는 주 나사산 포트에서 직접 두 개의 공기 튜브를 분기하며 공압 시스템에서 가장 널리 사용되는 분기 피팅 중 하나입니다.

2. 모델 명명 규칙

  모델 분석 예:KQ2Y06-01AS
     KQ2: KQ2 시리즈 2세대 푸시인 피팅(흰색 몸체)
     Y: 런 티, 수나사 T형 티(나사형 입구 1개, 푸시인 출구 2개)
     06: 푸시인 출구용 튜브 외경: Φ6mm
     01: 수나사 사양(R18, 미터법 M3/M5/M6)
     A: 반복적인 조립 및 분해를 위한 개스킷 씰; S: 사전 도포된 나사 밀봉제, 재사용 불가; N: 니켈 도금 내식성

  예:KQ2Y04-M5A → M5 수나사 입구, 이중 Φ4mm 푸시인 출구, 개스킷 씰.

3. 구조 및 핵심기능

  3.1 T형 구조(1 In, 2 Out)

     • 입구: 수나사산(미터법 M/영국식 R), 밸브, 공기 실린더 및 메인 파이프라인에 연결

     • 콘센트: PU/나일론 튜브용 동일한 직경의 푸시인 포트 2개, 도구가 필요 없는 연결

     • 스레드 끝 지지대360° 회전. 튜브에 가해지는 비틀림 응력을 제거하기 위해 장착 후 방향을 자유롭게 조정할 수 있습니다.

  3.2 주요 장점

     • 서비스 친화적인 디자인: 메인 튜브를 절단할 필요가 없습니다. 손쉬운 회로 추가 및 유지 관리를 위해 스레드 포트에서 직접 분기합니다.

     • 소형 및 경량: PBT 플라스틱 본체 + 니켈 도금 황동 스레드, 작은 설치 공간 및 가벼운 무게.

     • 진공 호환 가능: -100kPa 진공에서 최대 1.0MPa 정압까지 작동하며 진공 회로에 적합합니다.

     • 높은 밀봉 성능: NBR 밀봉 링. A형 개스킷은 반복적인 분해가 가능합니다. S형 사전 코팅된 실런트는 누출을 방지합니다.

     • 간편한 튜브 분리: 둥근 해제 버튼. 튜브 외벽을 손상시키지 않고 튜브를 제거하려면 누르십시오.

4. 모델 및 사양 목록

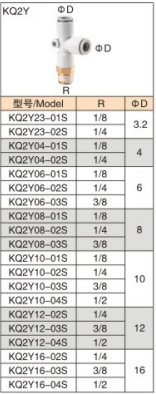

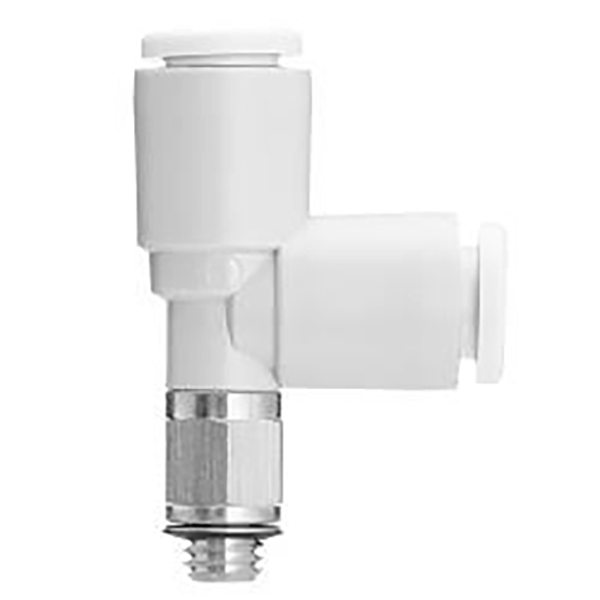

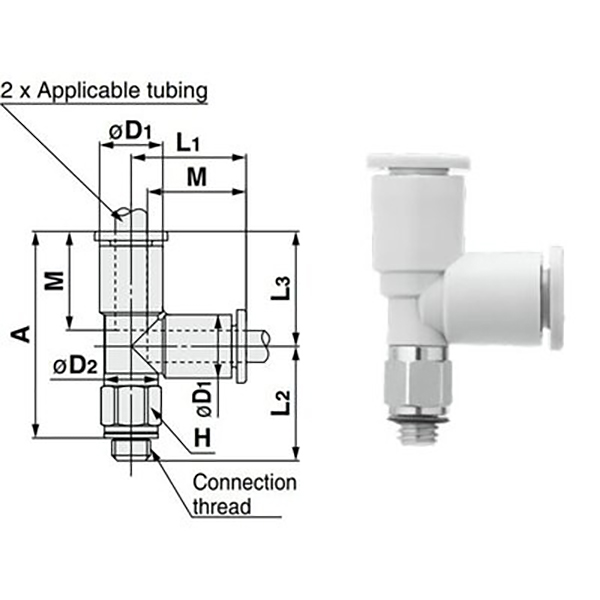

  4.1 미터 나사(M3/M5/M6)

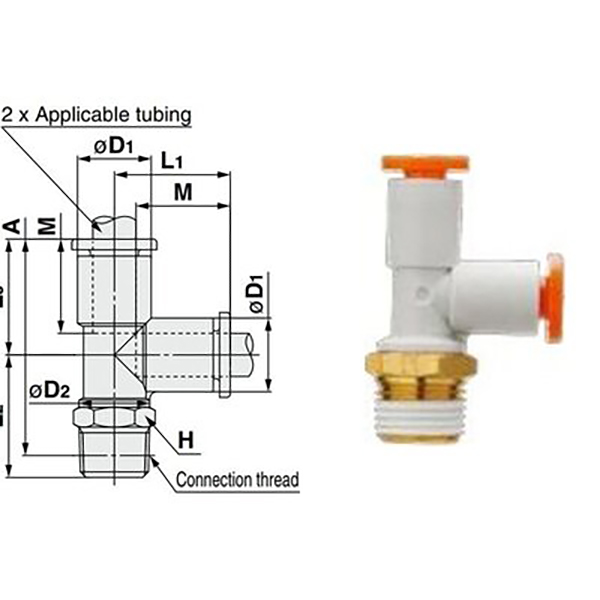

  4.2 영국식 파이프 나사(R1/8 ~ R1/2, 산업 표준)

5. 일반 기술 사양(KQ2 시리즈 표준)

6. 선택 비교: KQ2Y vs KQ2D vs KQ2T

7. 선택 및 설치 지침

  선택 가이드

     • 전자 밸브/실린더 수나사 포트에서 분기 → KQ2Y(예: KQ2Y06-01AS)

     • 중간 튜브에서 1:2 분할, 저소음 요구 사항 → KQ2D

     • 표준 직각 분할, 비용에 민감한 프로젝트 → KQ2T

  설치 참고 사항

     • 버(Burr) 없이 튜브를 평평하게 자릅니다. 공기 누출을 방지하려면 딸깍 소리가 들릴 때까지 튜브를 완전히 삽입하십시오.

     • A형(개스킷)은 반복적으로 분해할 수 있습니다. S형(사전 코팅된 실런트)은 분해 후 다시 밀봉해야 합니다.

     • 진공 용도의 경우 안정적인 진공 수준을 유지하려면 NBR 씰이 있는 유형 A를 선택하십시오.

8. 일반적인 응용 분야

     • 솔레노이드 밸브 출구 분기: KQ2Y06-01AS는 5/2-way 솔레노이드 밸브의 R1/8 포트에 장착되어 2개의 에어 실린더에 공급합니다.

     • 동기화된 실린더 제어: 메인 R1/4 스레드 포트의 KQ2Y08-02AS는 이중 실린더 동기화 작동을 위해 두 개의 Ø8 튜브로 분할됩니다.

     • 진공 회로 개조: 진공 발생기 주 스레드 포트에서 진공 흡입 컵으로 분기되어 유지 관리 및 수정이 쉽습니다.
