제품 설명

SOLH KQ2T 시리즈 T형 티 및 크로스 푸시인 피팅 | SMC KQ2T 등가 공압 분기 커넥터

브랜드: Richge Technology의 SOLH | KQ2T 티&크로스 원터치 공압 피팅

1. 제품개요

KQ2T 시리즈는 SOLH 전체 KQ2 공압식 원터치 피팅 제품군에 속하며, 3방향 및 4방향 공기 파이프라인 분기를 위한 도구가 필요 없는 빠른 플러그 앤 플레이 설계를 특징으로 합니다. 이 제품 라인에는 다양한 공압 회로 전환 및 파이프라인 연결 요구 사항을 충족하기 위해 동일한 직경, 축소, 수나사(영국식/미터식) 버전을 포함하는 T형 티 및 크로스형 4방향 피팅이 포함됩니다.

하위 모델 분류:
KQ2T: T형 3포트 티피팅(등경/축소/수나사형)
KQ2TW: 크로스 4방향 피팅(모든 포트 동일 직경)
KQ2TX: 크로스 4웨이 피팅(1차 축소사양)
KQ2TY: 크로스 4웨이 피팅 (2차 축소 사양)

핵심 소재 및 성능: 고강도 PBT 플라스틱 본체, 스테인리스 스틸 고정 클로, NBR 니트릴 고무 씰 링. PU 및 PA 나일론 공압 튜브와 완벽하게 호환되며 진공 음압 및 압축 공기 양압 공압 회로에 적합하며 자동화 장비 및 로봇식 공기 분배 시스템에 널리 사용됩니다.

2. KQ2T T-Type Tee Fitting 분류 및 모델 정의

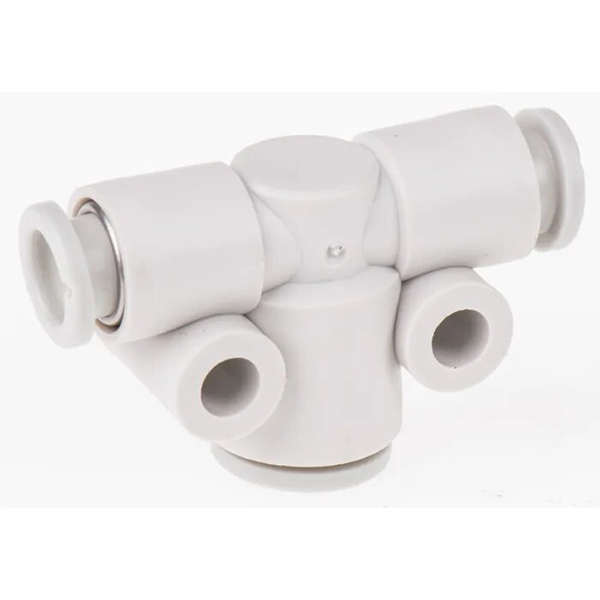

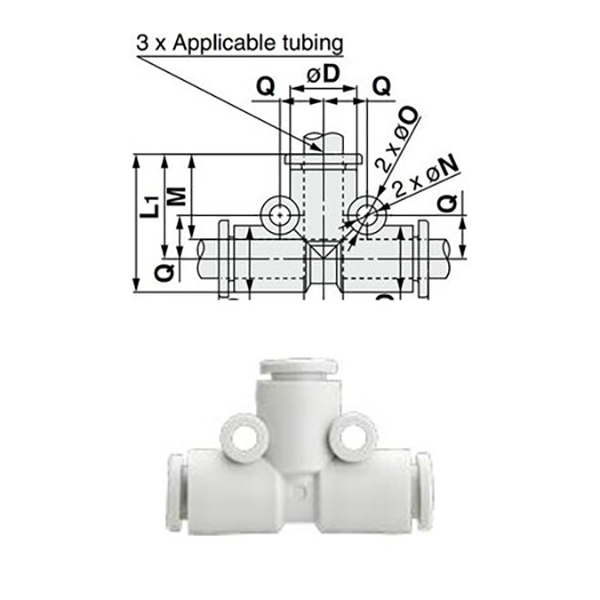

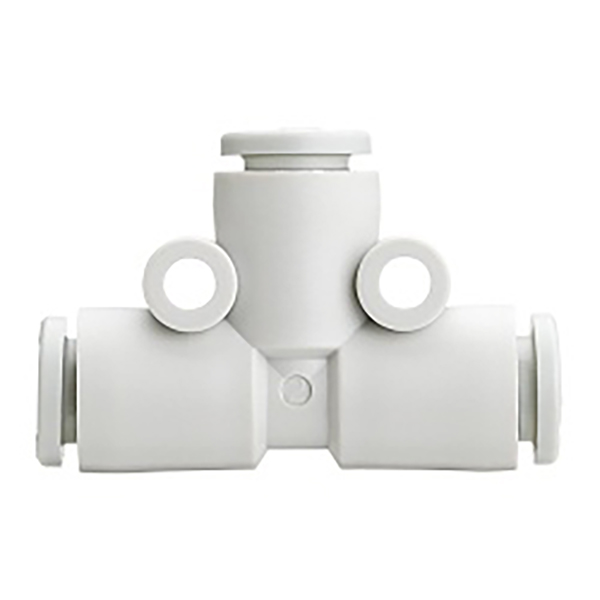

2.1 등경 티(KQ2T□□-00, 나사 없는 3방향 동일 사이즈)

3개의 포트는 동일한 튜브 직경을 채택하고 나사산 설계가 없으며 동일한 사양 공압 파이프라인의 동일한 공기 전환 전용입니다.

모델	튜브 외경 ΦD(mm)
KQ2T02-00	2
KQ2T23-00	3.2
KQ2T04-00	4
KQ2T06-00	6
KQ2T08-00	8
KQ2T10-00	10
KQ2T12-00	12
KQ2T16-00	16

2.2 리듀싱 티(KQ2T①-②, 듀얼 사이즈 파이프라인 변환)

양쪽 포트는 ① 직경을 채택하고 중간 상단 포트는 ② 직경을 채택하며 파이프라인 변환 및 다른 구경 공압 튜브의 흐름 분배에 사용됩니다.

모델	측면 포트 ΦD ① (mm)	중간 포트 ΦD ② (mm)
KQ2T23-04	3.2	4
KQ2T04-06	4	6
KQ2T06-08	6	8
KQ2T08-10	8	10
KQ2T10-12	10	12
KQ2T12-16	12	16

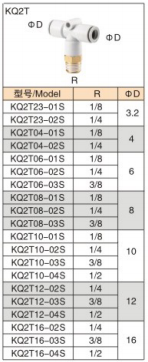

2.3 임페리얼 R 테이퍼 수나사 티

튜브 삽입을 위한 양쪽 측면 포트, 공압 밸브, 실린더 및 기타 구성품과의 나사산 연결을 위한 영국식 R 테이퍼 수나사가 있는 중간 포트.

모델	R 스레드 사양	튜브 외경 ΦD(mm)
KQ2T23-01S	R1/8	3.2
KQ2T23-02S	R1/4	3.2
KQ2T04-01S	R1/8	4
KQ2T04-02S	R1/4	4
KQ2T06-01S	R1/8	6
KQ2T06-02S	R1/4	6
KQ2T06-03S	R3/8	6
KQ2T08-01S	R1/8	8
KQ2T08-02S	R1/4	8
KQ2T08-03S	R3/8	8
KQ2T10-01S	R1/8	10
KQ2T10-02S	R1/4	10
KQ2T10-03S	R3/8	10
KQ2T10-04S	R1/2	10
KQ2T12-02S	R1/4	12
KQ2T12-03S	R3/8	12
KQ2T12-04S	R1/2	12
KQ2T16-02S	R1/4	16
KQ2T16-03S	R3/8	16
KQ2T16-04S	R1/2	16

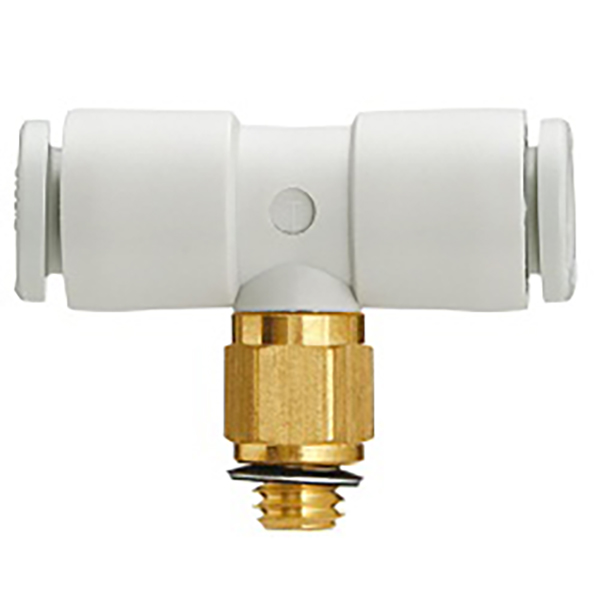

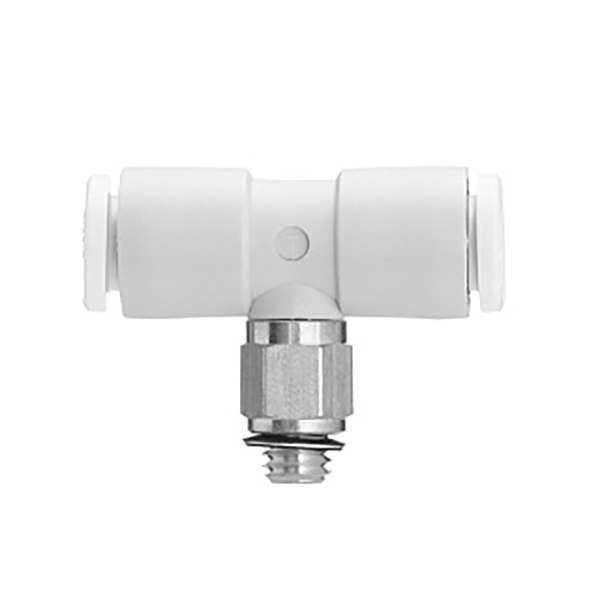

2.4 미터법 가는 나사산 수형 티

튜브 삽입을 위한 양쪽 포트, 미터법 가는 수나사가 있는 중간 포트, 소형 공압 부품 및 정밀 자동화 장비 배관에 적합합니다.

모델	미터 스레드 사양	튜브 외경 ΦD(mm)
KQ2T02-M3G	M3×0.5	2
KQ2T02-M5	M5×0.8	2
KQ2T23-M3G	M3×0.5	3.2
KQ2T23-M5	M5×0.8	3.2
KQ2T04-M3G	M3×0.5	4
KQ2T04-M5	M5×0.8	4
KQ2T04-M6	M6×1.0	4
KQ2T06-M5	M5×0.8	6
KQ2T06-M6	M6×1.0	6

3. 크로스 4-Way 하위 시리즈(KQ2TW / KQ2TX / KQ2TY)

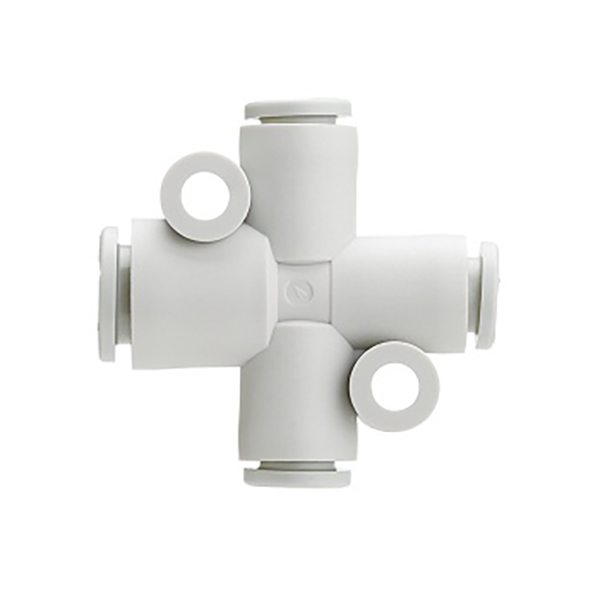

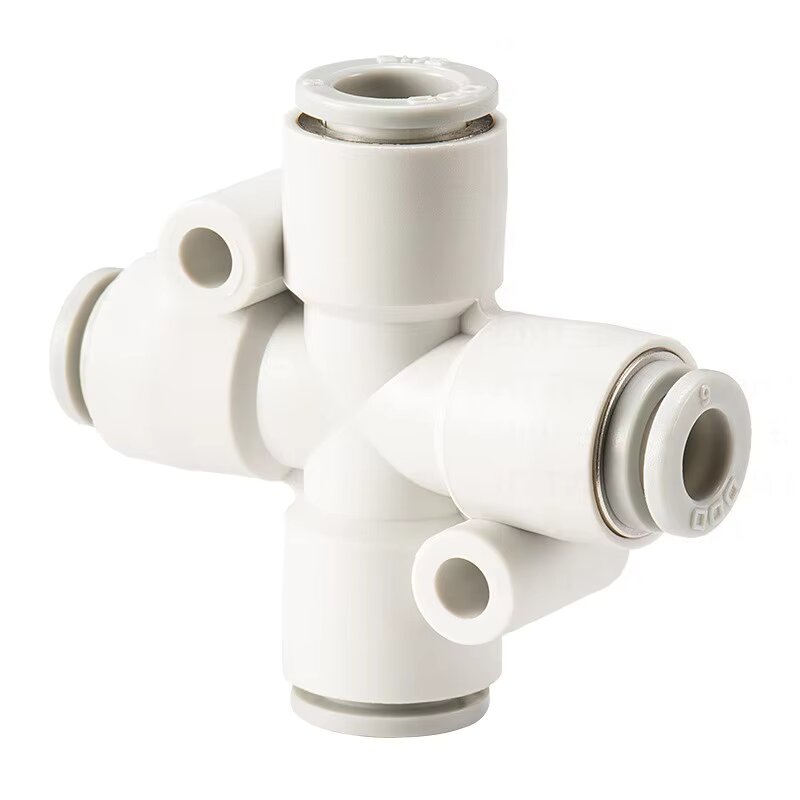

3.1 KQ2TW 등경 크로스 피팅(4포트 동일 사이즈)

모델	튜브 외경 ΦD(mm)
KQ2TW04-00	4
KQ2TW06-00	6
KQ2TW08-00	8
KQ2TW10-00	10
KQ2TW12-00	12

3.2 KQ2TX 크로스 피팅 감소(유형 1)

모델	포트 ΦD ① (mm)	포트 ΦD ②(mm)
KQ2TX06-08	6	8
KQ2TX08-10	8	10
KQ2TX10-12	10	12

3.3 KQ2TY 크로스 피팅 감소(유형 2)

모델	포트 ΦD ① (mm)	포트 ΦD ②(mm)
KQ2TY06-08	6	8
KQ2TY08-10	8	10
KQ2TY10-12	10	12

4. 기술 사양

목	매개변수
호환 가능한 튜브	PU 튜브, PA 나일론 공압 튜브
작동 압력 범위	-100kPa(진공) ~ 1.0MPa(정압)
작동 온도	0℃ ~ 60℃
연결 방법	원터치 푸시인; 릴리스 링을 눌러 튜브를 분리하세요.
핵심 소재	PBT 본체, 스테인리스 스틸 클로, NBR 고무 씰
