KS / KX 시리즈 스위블 로터리 푸시인 피팅

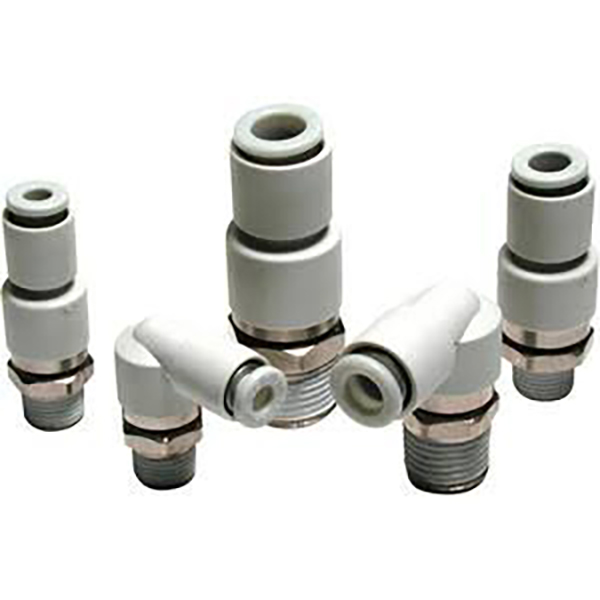

SOLH KS / KX 시리즈 스위블 로터리 푸시인 피팅

브랜드: Richge Technology의 SOLH | 360° 회전 공압 로터리 유니온

1. 제품개요

  KS / KX 시리즈는 로봇 매니퓰레이터, 회전 테이블 및 진동 실린더 엔드와 같은 360° 연속 회전 및 진동 응용 분야용으로 설계된 회전식 회전 푸시인 피팅입니다. 이는 공기 튜브가 움직이는 동안 엉키거나 비틀리거나 당겨지는 것을 방지합니다.

     • 캔사스 = 표준 회전형(싱글 볼 베어링)

     • KX = 고속 회전형(이중 볼 베어링)

2. 핵심 차이점: KS vs KX

     • 캔사스 표준형: 단일 볼 베어링, 낮은 토크. 최대 속도: 500rpm(Ø4/Ø6), 400rpm(Ø8), 300rpm(Ø10), 250rpm(Ø12). 중저속 진동 및 간헐 회전에 적합합니다.

     • KX 고속형: 듀얼 볼 베어링, 초저토크, 더욱 부드러운 회전. 최대 속도: 1500rpm(Φ4/Φ6), 1200rpm(Φ8), 1000rpm(Φ10/Φ12). 연속 고속 회전 및 빈번한 진동에 적합합니다.

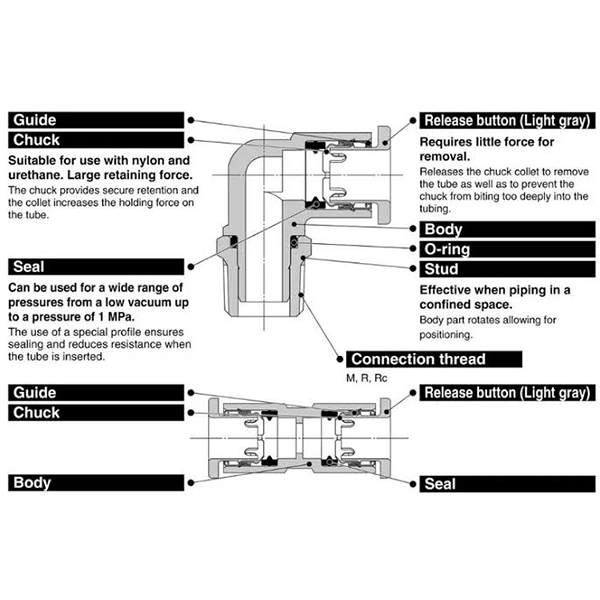

3. 핵심 기능

     • ✅ 360° 자유 회전: 내장된 베어링 어셈블리는 회전 끝부분에서 튜브 매듭과 비틀림을 제거합니다.

     • ✅ 낮은 회전 토크: 단 0.006～0.5MPa에서 0.022N·m, 모션 축에 대한 추가 하중 최소화.

     • ✅ 회전 방지 내부 구조: 튜브가 피팅과 함께 회전하는 것을 방지하여 튜브의 수명을 연장시킵니다.

     • ✅ 구리를 사용하지 않는 구조: 무전해 니켈도금으로 구리가 제한된 환경(반도체, 식품가공, 의료 등)에서 사용이 가능합니다.

     • ✅ 푸시-연결: Ø4/Ø6/Ø8/Ø10/Ø12 PU, 나일론, 소프트 나일론 튜브와 호환됩니다. 삽입 시 자동 잠금, 빠른 릴리스를 위한 프레스 칼라.

     • ✅ 진공 대응: −100 kPa ~ 1.0 MPa (미량의 고유 누출로 인해 임계 진공 유지에는 권장되지 않음).

     • ✅ 스레드 사전 코팅 실런트(S 접미사): 표준 옵션; 설치 중에 PTFE 테이프가 필요하지 않습니다.

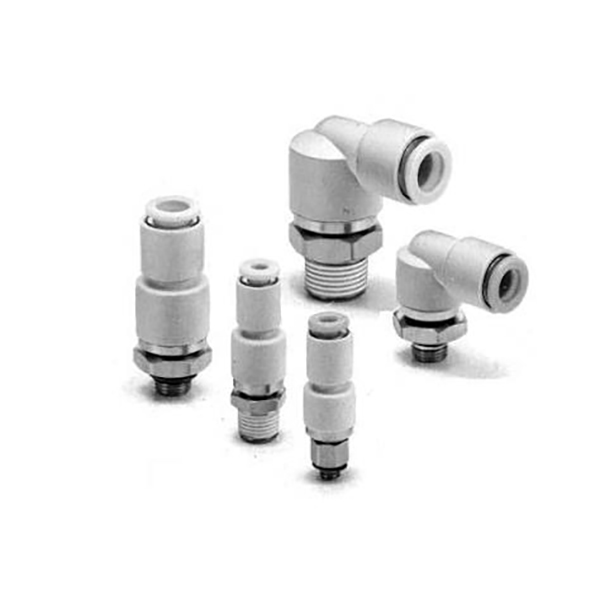

4. 모델 명명 및 예

  캔사스 표준 시리즈

     • 캔사스H06-02S: 직선형(H), Ø6 튜브, R1/4 나사산, 사전 도포된 실런트(S)

     • 캔사스L08-01S: 엘보우(L), Φ8 튜브, R1/8 나사산, 사전 도포된 실런트(S)

  KX 고속 시리즈

     • KXH04-M5: 직선(H), Φ4 튜브, M5×0.8 미터 나사

     • KXL10-03S: 엘보우(L), Φ10 튜브, R3/8 스레드, 사전 도포된 실런트(S)

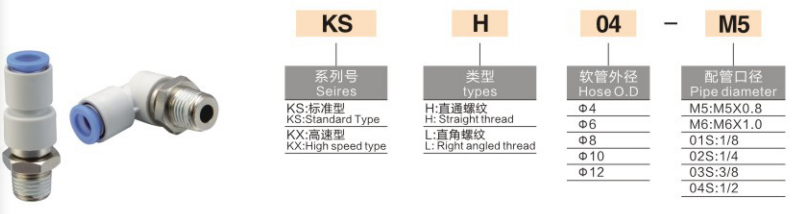

  명명 규칙

5. 기술 사양

공통 매개변수

회전 토크 @ 0.5MPa(N·m)

최대 회전 속도(rpm)

6. 적용 시나리오

     1. 로봇 손목/관절: 회전하는 로봇 엔드 이펙터에서 튜브 엉킴을 방지합니다.

     2. 회전식 인덱스 테이블: 고속 턴테이블을 위한 지속적인 360° 공기 공급.

     3. 진동 실린더 끝: 공기 라인의 비틀림 응력을 완화하는 로커 및 ​​플립 메커니즘.

     4. 일반 자동화: 자주 진동하고 간헐적으로 회전하는 공압 장치.

7. KS / KX 대 일반 KQ 푸시인 피팅

8. 선택 가이드

     • 저속 진동(500rpm 이하) →캔사스, 더 나은 비용 대비 성능

     • 연속 고속 회전(>500rpm) →KX, 더 긴 서비스 수명을 위한 이중 베어링

     • 구리가 없고 진공에 민감한 환경 → KS / KX 선호
