PBM/PBX 시리즈 다단진공발생기

SOLH PBM/PBX 시리즈 Piab 스타일 미니 2단계 다중 에너지 진공 발생기, 초박형 적층형 디자인(최대 16개 레이어). PBM 내장형 소음기/PBX 외부 카트리지 소음기 버전; A 밸브리스, B 공급 밸브, C 완전 다중 에너지(공급+차단 밸브, 디지털 압력 스위치, 조정 가능한 블로우 스로틀). 진공 85~-90kPa, 흡입 유량 30-185L/min, DC24V/12V. 로봇 EOAT, 다중 흡입 컵 모듈 및 다공성 폼/상자 처리에 이상적입니다.

문의 보내기

제품 설명

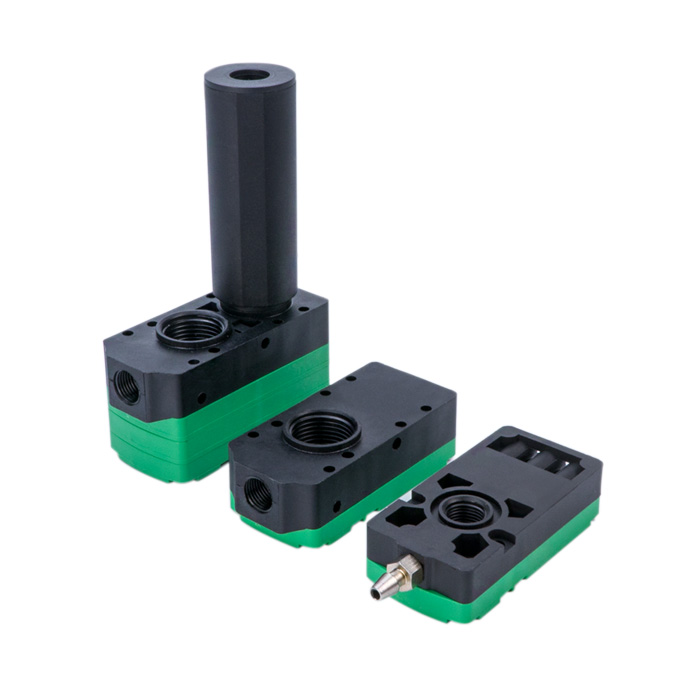

PBM/PBX 시리즈 미니 다단계 다에너지 진공 이젝터 | Piab 스타일 적층형 진공 발생기

브랜드: Richge Technology의 SOLH | 초박형 적층형 2단 벤투리 진공 발생기

1. 제품개요

PBM / PBX는 다중 에너지 진공 발생기라고도 알려진 Piab 스타일의 미니 2단계 확산 다단계 진공 발생기입니다. 초박형 경량 본체에 모듈식 스택형 디자인을 채택했습니다. PBM은 표준 내장형 소음기 버전이고, PBX는 복합 외부 소음기 유형입니다. 사용 가능한 세 가지 기능 버전: 밸브 없는 유형 A, 공급 밸브가 있는 유형 B, 유형 C 완전 다중 에너지 통합 모델.

코어 포지셔닝: 컴팩트한 설치 공간, 낮은 공기 소비량 및 큰 흡입 유량. 여러 개의 흡입 컵을 독립적으로 제어하여 다층 매니폴드 스태킹을 지원합니다. 폼 흡입 컵이 있는 로봇 EOAT, 팔레타이징 및 다공성 작업물에 이상적입니다.

• PBM 스탠다드 미니: 소음기 내장, 슬림한 바디, 저소음, 단품 및 적층 조립에 적합

• PBX X-mini 컴파운드 유형: 탈착식 외부 소음기 카트리지, 더 높은 최종 진공, 더 큰 흐름 및 더 나은 열 방출, 고주기 연속 작동을 위해 설계됨

크기 등급: 5 / 10 / 20 / 30. 숫자는 등가 진공 펌프 전력 등급(0.05~0.3kW)을 나타냅니다. 기능 버전: A 기본 밸브 없음, B 통합 공급 밸브, C 완전 다중 에너지 모델(공급 밸브 + 브레이크 밸브 + 진공 압력 감지 + 조정 가능한 진공 브레이크 스로틀).

2. 모델 코딩 규칙

예: PBM10-B-K15L-FN / PBX20-C-K15M-FN

• PBM / PBX

￮ PBM : 소음기 내장 표준 미니 타입

￮ PBX: 외부 소음기 카트리지가 포함된 복합 X-mini 유형

• 10: 사이즈 코드(5 /10 /20 /30)

￮ 5: 마이크로 작은 흐름, 작은 구성 요소

￮ 10: 중소형 흐름, 3C 소형 부품

￮ 20: 중간 흐름 베스트셀러, 상자, 필름 및 폼 흡입 컵

￮ 30: 대유량, 대면적 다공성 시트 및 팔레타이징

• 알파벳: 기능 버전

￮ A: 밸브가 없는 기본 장치, 발전기 본체만, 외부 솔레노이드 밸브로 제어됨

￮ B: 단일 밸브 버전, 내장형 공급 솔레노이드 밸브, 옵션 단방향 압력 유지 밸브, 자연 진공 해제

￮ C: 전체 다중 에너지 버전, 공급 밸브 + 진공 브레이크 밸브 + 디지털 진공 압력 스위치 + 조정 가능한 블로우 스로틀

• K1: 밸브 조합 코드, K1 = 상시 닫힘 공급 밸브 + 상시 닫힘 브레이크 밸브

• 5/6: 코일 전압: 5=DC24V, 6=DC12V

• L/M: 와이어 리드 사양

• FN: 압력 스위치 출력(NPN/PNP, 단위 옵션 kPa/inHg)

주문 예: PBM20-C. 정의: PBM 표준 내장형 소음기, 크기 20, 유형 C 완전 다중 에너지 모델, 통합 공급 및 차단 밸브, 조정 가능한 진공 차단 및 진공 감지 경보.

3. PBM VS PBX 핵심 차이점

목	PBM(스탠다드 미니)	PBX(컴파운드 X-미니)
소음기 구조	소음기 내장, 카트리지 돌출 없음	별도의 탈착식 외부 소음기 카트리지
전반적인 차원	더 얇고 낮은 높이로 단단히 장착 가능	소음기는 바깥쪽으로 돌출되어 있으며 약간 더 높은 프로필입니다.
궁극의 진공	-85kPa	-90kPa
흡입 흐름	중간, 간헐적인 픽 앤 플레이스	더 높음, 지속적인 고사이클 작동용
소음 수준	52~62dB	55~65dB(소음감소용 소음기 카트리지)
애플리케이션	제한된 설치 공간, 로봇 EOAT, 일반 사이클	장시간 연속 작동, 대유량 폼 흡입 컵

4. 버전 A/B/C 기능 비교

버전	공급 밸브	진공 브레이크 밸브	진공 압력 감지	단방향 홀딩 밸브	용법
기본 밸브리스	❌ 아니요	❌ 아니요	❌ 아니요	선택 과목	저가형 고정 장치, 외부 솔레노이드 밸브 제어
B 단일 밸브	✅ 공급 밸브 내장	❌ 자연방출	❌ 아니요	선택 과목	진공 흡착만 가능, 빠른 블로우오프 해제 없음
C 다중 에너지 정식 버전	✅ 공급 밸브	✅ 브레이크 밸브 + 조정 가능한 스로틀	✅ 디지털 압력 스위치 NPN/PNP	✅ 표준	고속 로봇 픽, 부품 누락 경보, 얇은 공작물 블로우 오프 방지, 플래그십 모델

5. 기술 사양 요약

매개변수 항목	표준사양
작동 원리	2단 확산 다단 벤투리 진공 발생
공기 공급 매체	건조 필터링된 압축 공기, 오일 미스트 윤활 장치는 엄격히 금지됩니다.
공급 압력	0.4~0.6MPa, 최대 0.7MPa, 권장 0.45~0.5MPa
작동 온도	-20℃ ~ +80℃, 부식성 환경을 위한 FKM 씰 옵션
코일 전압(B/C 밸브 모델)	DC24V(메인), DC12V 옵션
씰 재질	표준 NBR 니트릴 고무; V=FKM 불소고무, E=EPDM 맞춤형
포트 연결	G1/8, G3/8 나사, 옵션 Φ4/Φ6 원터치 피팅

성능 @0.5MPa 공급압력

모델	최대 흡입 유량 L/min	궁극의 진공
PBM5 / PBX5	30~34	-85 / -90kPa
PBM10 / PBX10	60~70	-85 / -90kPa
PBM20 / PBX20	120~140	-85 / -90kPa
PBM30 / PBX30	170~185	-85 / -90kPa

6. 선택 가이드

PBM 또는 PBX를 선택하세요

• ✅ PBM: 제한된 설치공간, 로봇 EOAT, 정기적인 간헐주기, 돌출된 소음기 불필요

• ✅ PBX: 폼 흡입 컵, 다공성 상자, 장시간 연속 작동, 더 높은 유량 및 진공 필요

버전 A/B/C 선택

• ✅ 버전 C 다중 에너지: 로봇적용, 빠른 블로우오프 해제 + 부품 누락 감지 알람, 외부 밸브 및 배관 축소(선호)

• ✅ 버전 B: 제한된 예산, 블로우오프 진공 해제 없음, 자중으로 작업물 해제

• ✅ 버전 A: 기존 외부 솔레노이드 밸브를 이용한 고정형 고정구, 최저 조달비용

Stackable Manifold 기능(PBM/PBX의 주요 장점)

PBM5는 최대 16개 레이어를 쌓을 수 있습니다. PBM10은 최대 12개의 레이어를 지원합니다. PBX는 동일한 스태킹 기능을 공유합니다. 각 레이어는 상호 간섭 없이 하나의 주 공기 공급 장치를 공유하는 독립적인 진공 회로를 소유합니다. 다중 스테이션 이송 및 다중 노즐 모듈을 위한 최고의 선택입니다.

씰 재질: 일반 조건용 NBR; 식품 등급 또는 산성/알칼리 부식성 환경을 위한 FKM.

7. Type C 다중 에너지 모델용 공압 회로

공기 공급원 → AFC 공기 필터(오일 미스트 금지) → AR 압력 조절기 → PBM/PBX-C 공기 공급 포트; 진공 포트 → ZFC 진공 필터 → 흡입 컵. 두 개의 DC24V 신호 와이어가 PLC에 연결됩니다. 하나는 진공 흡착 제어용이고 다른 하나는 조절 가능한 블로우오프 진공 차단용입니다. 공작물 누락/낙하 감지에 사용되는 진공 피드백 신호입니다.
