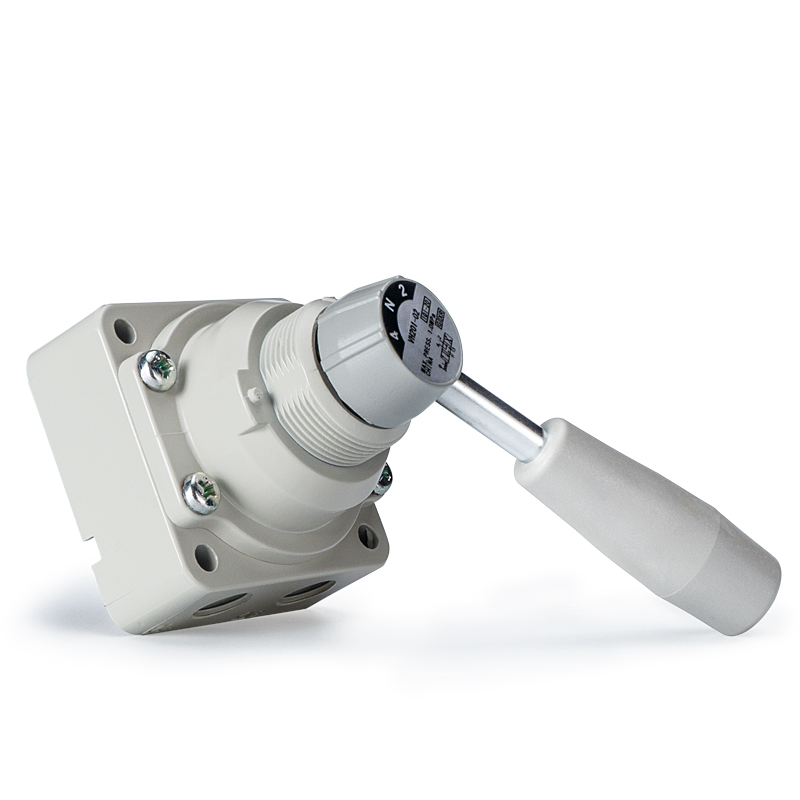

SOLH VH 시리즈 4방향 90° 수동 로터리 핸드 밸브는 회전 핸들을 통해 공기 회로를 전환하며 3가지 중앙 기능(3위치 중앙 폐쇄, 3위치 중앙 배기 및 2위치 유형)을 옵션으로 제공합니다. 매우 낮은 내부 누출을 위해 정밀 회전식 스풀 씰을 채택했으며 아연 합금/다이캐스트 알루미늄 본체와 무급유 긴 수명을 특징으로 하며 우발적인 작동을 방지하기 위한 기계적 위치 잠금 장치가 내장되어 있습니다. 측면 포트 및 하단 포트 배관 레이아웃을 지원하며 패널 플러시 장착 또는 직접 본체 고정이 가능하며 포트 크기는 Rc1/4" ~ 1"이고 최대 작동 압력은 0.7~1.0MPa입니다. 중앙 폐쇄 버전은 종료 중에 실린더 클램핑 압력을 유지하는 동시에 중앙 배기 장치는 안전한 유지 관리를 위해 압력을 완전히 방출합니다. 수동 실린더 역전, 장비 시운전 환기, 비상 공기 공급원 격리, 반자동 기계 수동 작동 및 공압식 교육 테스트 벤치에 널리 사용됩니다.

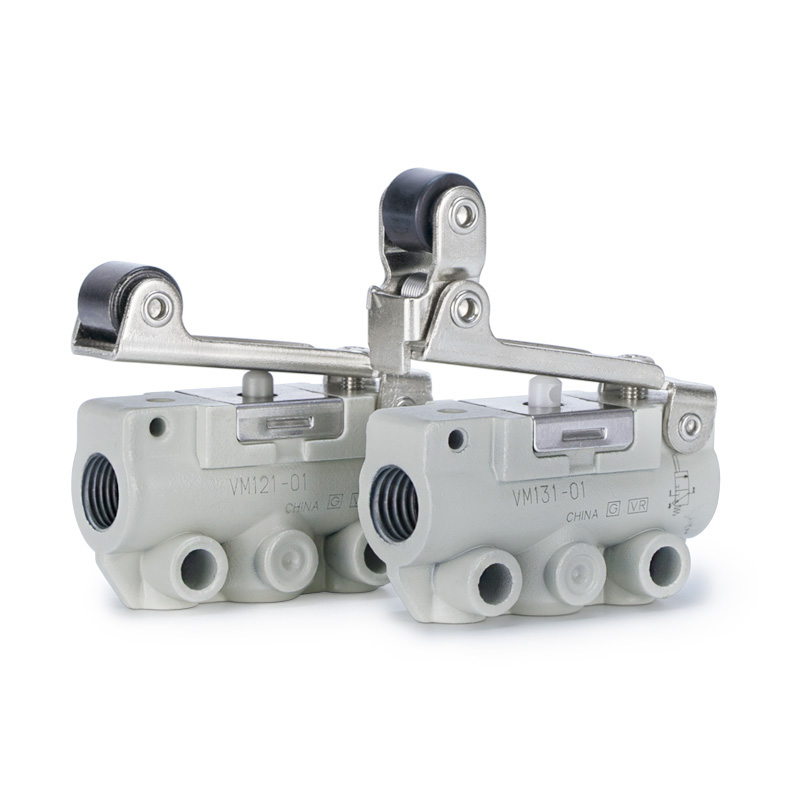

SOLH VM1(VM100) 소형 2/3포트 기계식 포핏 밸브는 동급 SMC 모델과 완전히 호환됩니다. 콤팩트하고 안정적인 포핏 밀봉 구조를 채택하여 폭이 11mm로 매우 좁고 무게가 60g에 불과하여 기계 내부에 쉽게 매립 및 고밀도 적층 설치가 가능합니다. 작동 압력 범위는 진공 -100kPa부터 정압 1.0MPa까지이며, 무급유 설계, 우수한 견고성 및 강력한 먼지 저항성을 갖추고 있습니다. M5, Rc1/8, NPT1/8 및 G1/8을 포함한 다중 스레드 옵션을 사용할 수 있으며 측면 포트 및 하단 포트 배관 레이아웃을 지원합니다. 표준/짧은 플런저, 직선/짧은/단방향 반동 방지 롤러 레버, 플랫 푸시버튼, 노란색 버섯형 비상 정지, 녹색 표시 버튼, 힌지 레버 및 잠금 가능 회전 손잡이 등 전체 시리즈의 교체 가능한 액추에이터 헤드가 제공되며 완전한 NC/NO 2포트 및 3포트 변형이 가능합니다. 실린더 스트로크 제한 감지, 수동 조그 시운전, 안전 비상 인터록, 미니 지그 고정 장치 공기 전환 및 진공 트리거 회로에 널리 적용되며 소형 자동화 장비를 위한 범용 기계식 공기 신호 트리거 역할을 합니다.

SOLH VM2(VM200) 중형 기계식 포핏 밸브는 일치하는 SMC 모델과 완전히 상호 교환 가능합니다. Cv=0.87 유량 계수의 중간 포핏 구조를 특징으로 하는 이 유량 용량은 표준 Rc1/4 포트와 옵션 NPT/G1/4 스레드가 장착된 미니 VM1 시리즈보다 약 8배 더 높습니다. 0~1.0MPa 이하에서 작동하며 진공과 호환되지 않으며 무급유 내마모성 포핏 씰과 견고한 금속 몸체를 채택했습니다. 측면 포트 및 하단 포트 배관 레이아웃을 사용할 수 있으며 표준 POM 롤러/경화 강철 내마모성 롤러 레버, 단방향 반동 방지 롤러, 직선 플런저, 플랫 푸시버튼, 노란색 버섯형 비상 정지 헤드, 녹색 표시기 버튼 및 잠금 가능한 힌지 손잡이 등 교체 가능한 전체 액추에이터 라인업이 지원됩니다. 강화 강철 롤러 변형은 내구성이 높고 마모가 심한 생산 라인에 적합합니다. 실린더 및 슬라이드 테이블 스트로크 제한 감지, 장비 수동 조그 시운전, 지그 고정 장치 공기 전환 및 안전 비상 인터록에 널리 사용되며 포장, 섬유, 인쇄 및 일반 자동화 생산 라인의 주류 기계식 공기 트리거 밸브 역할을 합니다.

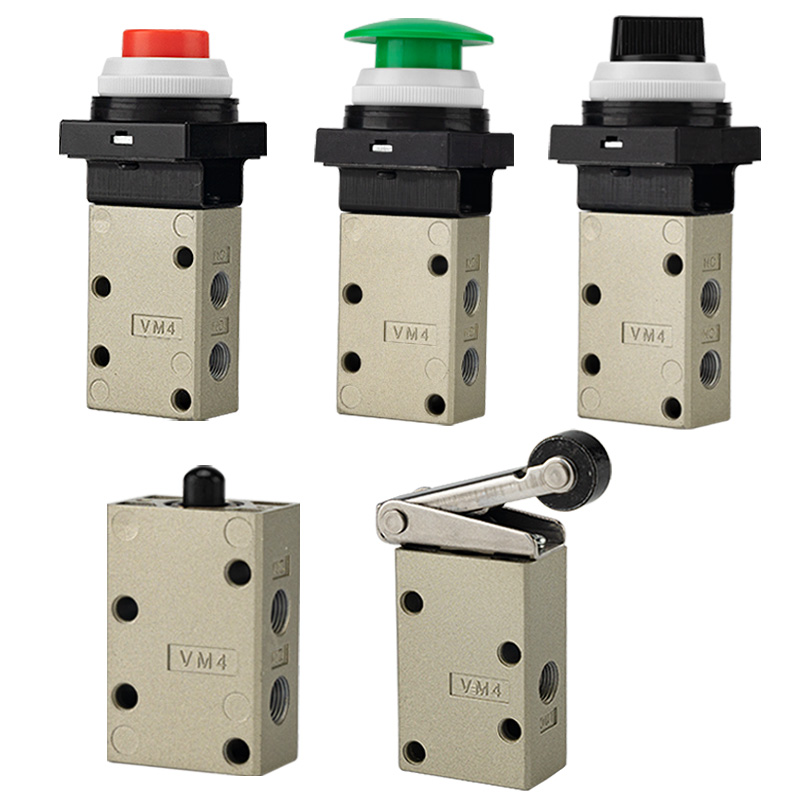

SOLH VM4(VM400) 중형 3포트 포핏 기계식 밸브는 미니 VM1과 고유량 VM2 시리즈 사이에 위치하는 동급 SMC 모델과 완전히 호환됩니다. 핵심 장점은 -100kPa 진공에서 1.0MPa 양압까지 전체 압력 범위와 호환된다는 점인데, 이는 VM2에서는 사용할 수 없는 기능입니다. 옵션 NPT/G1/8 스레드 및 Cv=0.38 유량 용량을 갖춘 표준 Rc1/8 포트를 채택하여 측면 및 하단 포트 배관 레이아웃을 지원합니다. 견고한 금속 본체로 제작되어 1000m/s²의 충격과 심한 진동을 견딜 수 있어 혹독한 고강도 생산 라인에 적합하며, 무급유 방진 포핏 씰링으로 긴 서비스 수명을 제공합니다. 표준/경화 내마모 강철 롤러 레버, 단방향 반동 방지 롤러, 직선 플런저, 다색 버섯형 비상 정지 버튼, 2/3 위치 회전 손잡이, 잠금 가능 푸시버튼 및 토글 힌지 레버 등 상호 교환 가능한 전체 액추에이터 세트가 제공됩니다. 실린더 및 슬라이드 테이블 스트로크 제한 감지, 진공 흡착/해제 회로, 장비 수동 조그 시운전, 기계 안전 비상 인터록 및 지그 고정 장치 전환에 널리 적용되며 진공 호환성과 강력한 충격 저항이 필요한 작업 조건에 이상적인 중간 기계식 트리거 밸브입니다.

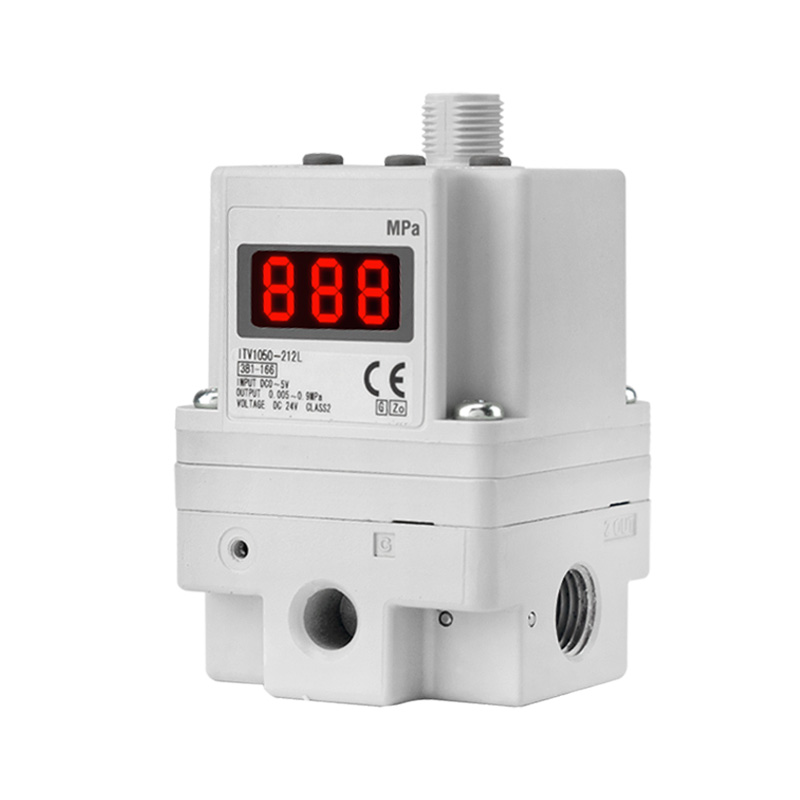

SOLH ITV 고유량 전기 공압식 비례 밸브는 동등한 SMC 모델과 완전히 상호 교환 가능합니다. 폐쇄 루프 압력 피드백 시스템을 채택하여 DC0-10V 전압, 4-20mA 전류 아날로그 신호 및 CC-Link, PROFINET, EtherNet/IP를 포함한 옵션 필드버스 통신을 수용하여 ±1% FS 제어 정확도와 IP65 방진 및 방적 보호 기능을 갖춘 무단 고정밀 원격 기압 조절을 달성합니다. 세 가지 시리즈는 다양한 유량 범위를 포괄합니다. 마이크로 저유량용 ITV1100, 범용 중간 유량용 ITV2100, 최대 4400L/min ANR의 무거운 고유량용 ITV3100, 0.005~0.9MPa 범위에서 압력 조절 가능. DC24V 저전력 공급에서 Rc/NPT/G 스레드 및 푸시인 피팅, 내장형 LED 디지털 디스플레이 및 자가 진단 경보를 지원합니다. 대구경 실린더 작동, 필름 및 와이어 일정한 장력 제어, 반도체 및 광학 정밀 공정, 자동 디스펜싱 및 코팅, 용접 및 리벳팅 장비의 다단계 압력 전환에 널리 적용되며 여러 수동 조절기를 대체하여 자동화된 생산 라인에서 디지털 중앙 집중식 압력 제어를 실현합니다.

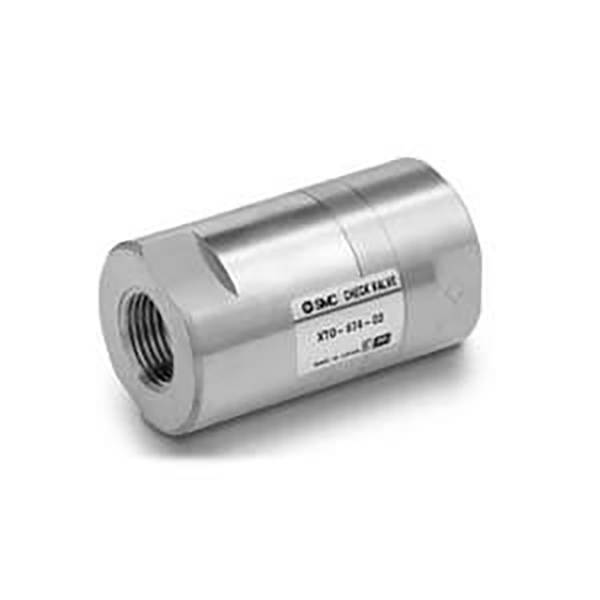

SOLH XTO674 및 INA14 인라인 체크 밸브는 0.01MPa의 초저 크래킹 압력을 갖춘 동일한 구조 플랫폼을 공유하며 진공 및 저압 유체 파이프라인에서 역류 방지 보호를 위해 압축 공기 및 깨끗한 물과 모두 호환됩니다. XTO674는 -30℃까지 작동하는 전체 황동 극저온 버전입니다. INA14 표준 시리즈는 황동 또는 SUS304 스테인레스 스틸 본체를 제공하며 표준 NBR 씰과 옵션으로 오일 및 고온 저항성 FKM 및 내후성 CR 씰이 장착되어 있습니다. 흐름 화살표 표시가 있는 컴팩트한 인라인 스레드 설계는 추가 브래킷 없이 파이프라인에 직접 장착할 수 있으므로 진공 발생기와 흡입 컵 사이에 설치 시 진공 손실과 역류를 효과적으로 방지할 수 있습니다. 두 시리즈는 파이프 수정 없이 현장에서 직접 교환할 수 있도록 동일한 전체 치수와 나사산 크기를 특징으로 하며 극저온 장비, 진공 생산 라인, 부식 방지 고온 유체 회로 및 단방향 압력 유지 및 역류 방지를 위한 일반 공압 및 수도 파이프라인에 널리 적용됩니다.

SOLH HLH 초박형 측면 L 레일 선형 슬라이드 실린더는 설치 공간을 절약하기 위해 슬림한 로우 프로파일 본체를 갖춘 통합 단면 재순환 볼 가이드 레일과 경하중 정밀 위치 지정 전용 복동식 공압 슬라이드를 채택했습니다. 보어 크기는 6, 10, 16~20mm이며 표준 스트로크는 5~60mm, 작동 압력은 0.15~0.7MPa, 작동 온도는 -20℃~70℃입니다. 실린더 본체에는 4방향 장착 탭 구멍과 3면 공기 포트가 있어 유연한 배관 레이아웃이 가능합니다. 슬라이드 캐리지에는 상단과 전면에 고정용 탭 구멍과 위치 결정 핀 구멍이 장착되어 있습니다. 내장형 자기 링이 표준으로 제공되며 자기 리드 스위치를 장착하기 위한 이중 측면 슬롯이 있습니다. 피스톤 로드와 캐리지 사이의 플로팅 조인트는 측면 하중을 제거하고 뛰어난 직진성과 회전 방지 정밀도를 보장합니다. 트윈 레일 HLQ 시리즈와 비교하여 HLH는 3C 및 반도체 미니 검사 지그, 소형 푸시 클램핑 장치 및 소형 자동화 기계 내부의 왕복 위치 지정 메커니즘에 널리 적용되는 제한된 좁은 공간에 대한 더 얇은 윤곽을 특징으로 합니다.

SOLH HLQ / HLQL 트윈 샤프트 슬라이드 실린더는 측면 장착 실린더가 있는 HLQ 컴팩트 표준 버전과 매우 견고한 대칭 HLQL 모델을 포함하여 재순환 볼 선형 가이드를 채택합니다. 보어 크기는 6~25mm이고 스트로크는 10~150mm입니다. 트윈 평행 피스톤 로드 설계로 강력한 추력과 뛰어난 비틀림 방지 및 회전 방지 성능을 제공합니다. 피스톤과 슬라이드 캐리지 사이에 내장된 플로팅 조인트가 편심 측면 하중을 상쇄합니다. 베이스에는 3방향 장착 탭 구멍이 있고, 슬라이드 캐리지는 다중 표면 고정 장치 장착 구멍과 위치 지정 핀을 제공합니다. 자기 리드 스위치용 측면 슬롯과 내장 자석이 표준으로 제공됩니다. 다양한 버퍼 옵션을 사용할 수 있습니다. 이중/단일 조정 가능한 공기 버퍼, 유압 충격 흡수 장치 및 부드러운 왕복 운동과 높은 반복 위치 정확도를 위한 외부 정지 블록이 있습니다. HLQ는 공간이 제한된 중소형 하중에 적합한 반면, 대칭형 HLQL은 무거운 하중과 심각한 편심 오프셋을 처리합니다. 3C, 반도체 조립 및 테스트 장비의 자동 전송, 정밀 클램핑 및 선형 포지셔닝에 널리 사용됩니다.

SOLH HLS / HLSL 트윈 샤프트 슬라이드 실린더는 선 접촉 크로스 롤러 가이드를 채택하여 HLQ 볼 가이드 모델보다 훨씬 더 높은 강성, 반복 위치 정확도 및 편심 하중 저항을 제공합니다. 두 가지 변형이 가능합니다. 심각한 오프셋이 없는 중소형 하중을 위한 측면 장착 소형 실린더가 있는 표준 HLS; 무거운 하중, 큰 편심 토크 및 초정밀 요구 사항을 충족하는 중앙 실린더와 이중 평행 롤러가 있는 대칭형 HLSL입니다. 보어 크기는 6~25mm, 스트로크는 10~150mm입니다. 트윈 피스톤 로드는 강력한 추력과 비틀림 방지 성능을 제공하며, 내장된 플로팅 조인트는 측면 편향 응력을 제거합니다. 베이스는 3방향 장착 구멍을 지원하고, 슬라이드 캐리지는 다중 표면 고정 나사산 및 위치 지정 핀을 보유하며, 자기 링과 센서 슬롯이 표준으로 제공됩니다. 조정 가능한 공기 완충 장치, 유압 충격 흡수 장치 및 외부 기계적 정지 장치는 옵션 액세서리입니다. 작동 온도 범위는 -20℃ ~ 70℃입니다. 반도체, 의료 자동화, 공작 기계 지그 및 기타 견고한 초정밀 이송 및 클램핑 포지셔닝 스테이션에 널리 사용됩니다.
