AKH/AKB 시리즈 퀵 커넥트 체크 밸브

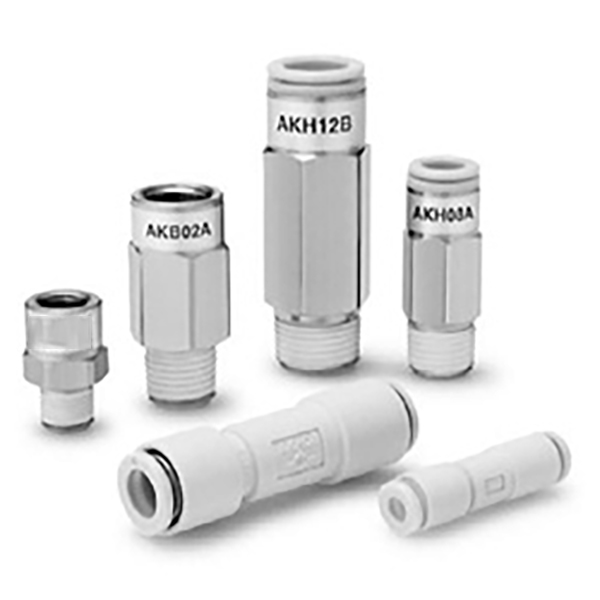

SOLH AKH/AKB 시리즈 퀵 커넥트 체크 밸브(슬리브형)

브랜드: Richge Technology의 SOLH | 일체형 일방향 밸브 + 푸시인 피팅

1. 제품개요

  AKH/AKB 시리즈는 다음과 같은 통합 구성요소를 결합한 것입니다.체크 밸브 + 퀵 푸시인 피팅, 공압 회로의 역류 방지, 압력 유지 및 진공 차단용으로 설계되었습니다. 컴팩트한 크기, 빠른 설치 및 매우 낮은 크래킹 압력.

  AKH와 AKB의 핵심 차이점

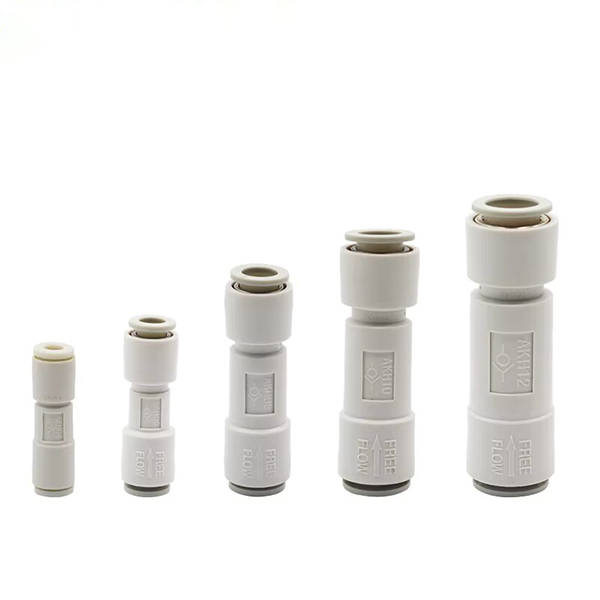

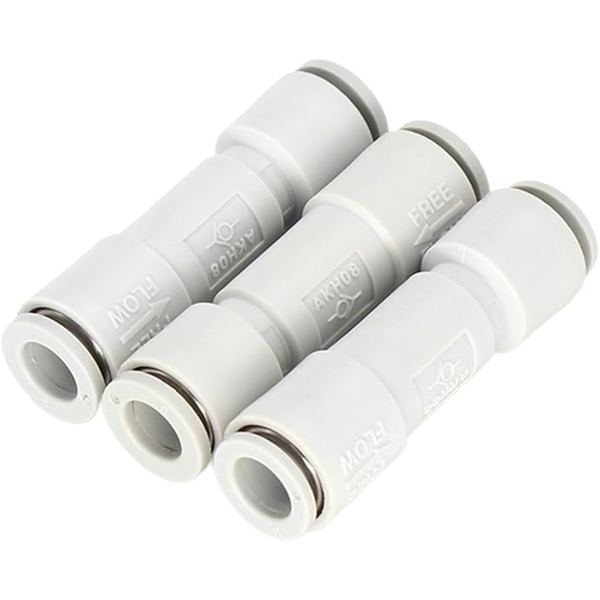

   AKH: 듀얼 푸시인 포트 스트레이트 슬리브 타입, 양쪽에 에어 튜브용(Φ4 ~ Φ12).

   AKB: 수나사 1개 + 암나사 1개 슬리브형으로 나사 포트 간 역류 방지용

• AKB‑A: 흐름 방향 → 수나사 → 암나사

• AKB‑B: 흐름 방향 → 암나사 → 수나사

2. 핵심 기능

  1. 매우 낮은 크래킹 압력:0.005MPa(5kPa), 진공 시스템에 적합(-100 kPa ~ 1 MPa)

  2. 고유량: 유동 저항이 낮고 유효 단면적이 넓습니다.

  3. 푸시인 퀵 피팅: PU / PA 나일론 / 소프트 나일론 튜브와 호환 가능; 튜브가 제자리에 고정되면 "딸깍" 소리가 들립니다.

     • 재질: 밸브 본체 PBT/아연 합금; 니켈 도금 황동 피팅; 그리핑 조 SUS304 스테인레스 스틸

     • 최대 작동 압력: 1.5MPa

     • 작동온도 : -5℃ ~ +60℃ (결빙되지 않은 상태)

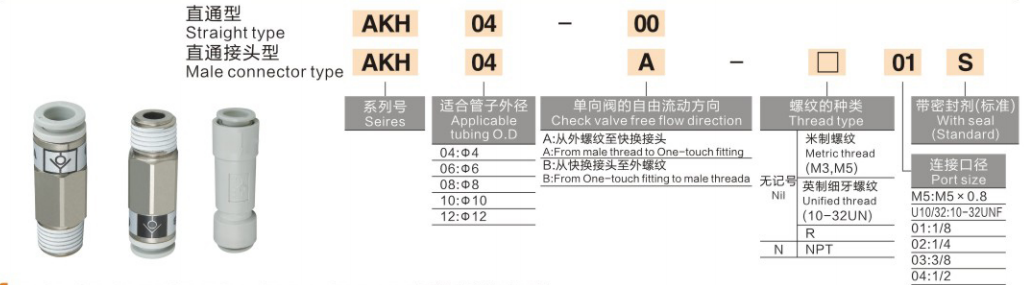

3. 모델 코드 정의 및 예

 1. AKH (듀얼 푸쉬인 타입)

      • AKH06‑00: AKH 시리즈, Φ6 튜브, 이중 푸시인 포트(-00 = 나사산 없음)

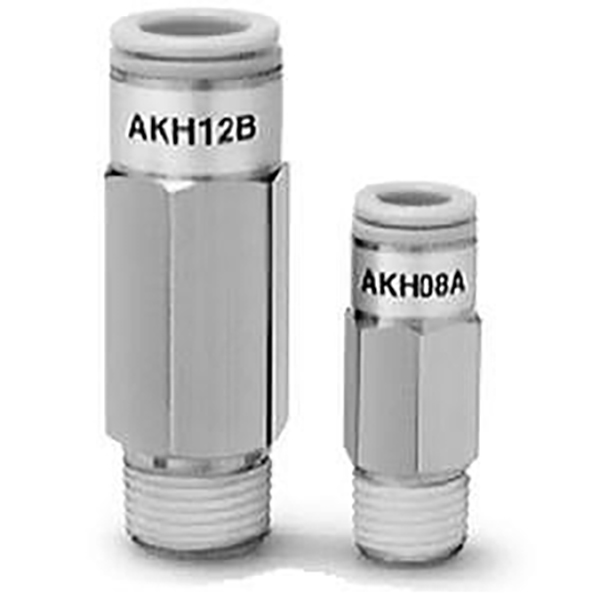

      • AKH08A‑02S: AKH 시리즈, Φ8 튜브, R1/4 수 나사산, 사전 도포된 나사산 밀봉제 S

  2. AKB(나사 슬리브 타입)

     • AKB02A-02S: AKB 시리즈, R1/4 스레드, A형 흐름 방향(수 → 암), 사전 코팅 실런트 S

4. 표준사양

 1. AKH – 듀얼 푸시인 체크 밸브

  2. AKB – 나사식 슬리브 체크 밸브

5. 일반적인 응용 분야

     • 실린더 압력 유지: 부하 침하 또는 표류 방지

     •. 진공 회로: 진공 누출 방지(낮은 크래킹 압력에 이상적)

     •. 이중 펌프 인터록: 고압 역류로부터 저압 펌프를 보호합니다.

     • 분기 회로 역류 방지: 여러 액추에이터에 대해 독립적인 압력 유지

6. 타 체크밸브와의 비교

     • AKH / AKB: 통합된 빠른 푸시인/슬리브 디자인, 컴팩트하고 빠른 장착, 직접 튜브 연결

     • AK2000 / AK4000: 나사형 파이프 유형, 더 높은 유량, 푸시인 포트 없음

     • AKP: 잔압완화부착, 안전공기압회로전용
