SOLH VM2(VM200) 중형 기계식 포핏 밸브는 일치하는 SMC 모델과 완전히 상호 교환 가능합니다. Cv=0.87 유량 계수의 중간 포핏 구조를 특징으로 하는 이 유량 용량은 표준 Rc1/4 포트와 옵션 NPT/G1/4 스레드가 장착된 미니 VM1 시리즈보다 약 8배 더 높습니다. 0~1.0MPa 이하에서 작동하며 진공과 호환되지 않으며 무급유 내마모성 포핏 씰과 견고한 금속 몸체를 채택했습니다. 측면 포트 및 하단 포트 배관 레이아웃을 사용할 수 있으며 표준 POM 롤러/경화 강철 내마모성 롤러 레버, 단방향 반동 방지 롤러, 직선 플런저, 플랫 푸시버튼, 노란색 버섯형 비상 정지 헤드, 녹색 표시기 버튼 및 잠금 가능한 힌지 손잡이 등 교체 가능한 전체 액추에이터 라인업이 지원됩니다. 강화 강철 롤러 변형은 내구성이 높고 마모가 심한 생산 라인에 적합합니다. 실린더 및 슬라이드 테이블 스트로크 제한 감지, 장비 수동 조그 시운전, 지그 고정 장치 공기 전환 및 안전 비상 인터록에 널리 사용되며 포장, 섬유, 인쇄 및 일반 자동화 생산 라인의 주류 기계식 공기 트리거 밸브 역할을 합니다.

SOLH VM4(VM400) 중형 3포트 포핏 기계식 밸브는 미니 VM1과 고유량 VM2 시리즈 사이에 위치하는 동급 SMC 모델과 완전히 호환됩니다. 핵심 장점은 -100kPa 진공에서 1.0MPa 양압까지 전체 압력 범위와 호환된다는 점인데, 이는 VM2에서는 사용할 수 없는 기능입니다. 옵션 NPT/G1/8 스레드 및 Cv=0.38 유량 용량을 갖춘 표준 Rc1/8 포트를 채택하여 측면 및 하단 포트 배관 레이아웃을 지원합니다. 견고한 금속 본체로 제작되어 1000m/s²의 충격과 심한 진동을 견딜 수 있어 혹독한 고강도 생산 라인에 적합하며, 무급유 방진 포핏 씰링으로 긴 서비스 수명을 제공합니다. 표준/경화 내마모 강철 롤러 레버, 단방향 반동 방지 롤러, 직선 플런저, 다색 버섯형 비상 정지 버튼, 2/3 위치 회전 손잡이, 잠금 가능 푸시버튼 및 토글 힌지 레버 등 상호 교환 가능한 전체 액추에이터 세트가 제공됩니다. 실린더 및 슬라이드 테이블 스트로크 제한 감지, 진공 흡착/해제 회로, 장비 수동 조그 시운전, 기계 안전 비상 인터록 및 지그 고정 장치 전환에 널리 적용되며 진공 호환성과 강력한 충격 저항이 필요한 작업 조건에 이상적인 중간 기계식 트리거 밸브입니다.

SOLH ITV 고유량 전기 공압식 비례 밸브는 동등한 SMC 모델과 완전히 상호 교환 가능합니다. 폐쇄 루프 압력 피드백 시스템을 채택하여 DC0-10V 전압, 4-20mA 전류 아날로그 신호 및 CC-Link, PROFINET, EtherNet/IP를 포함한 옵션 필드버스 통신을 수용하여 ±1% FS 제어 정확도와 IP65 방진 및 방적 보호 기능을 갖춘 무단 고정밀 원격 기압 조절을 달성합니다. 세 가지 시리즈는 다양한 유량 범위를 포괄합니다. 마이크로 저유량용 ITV1100, 범용 중간 유량용 ITV2100, 최대 4400L/min ANR의 무거운 고유량용 ITV3100, 0.005~0.9MPa 범위에서 압력 조절 가능. DC24V 저전력 공급에서 Rc/NPT/G 스레드 및 푸시인 피팅, 내장형 LED 디지털 디스플레이 및 자가 진단 경보를 지원합니다. 대구경 실린더 작동, 필름 및 와이어 일정한 장력 제어, 반도체 및 광학 정밀 공정, 자동 디스펜싱 및 코팅, 용접 및 리벳팅 장비의 다단계 압력 전환에 널리 적용되며 여러 수동 조절기를 대체하여 자동화된 생산 라인에서 디지털 중앙 집중식 압력 제어를 실현합니다.

SOLH XTO674 및 INA14 인라인 체크 밸브는 0.01MPa의 초저 크래킹 압력을 갖춘 동일한 구조 플랫폼을 공유하며 진공 및 저압 유체 파이프라인에서 역류 방지 보호를 위해 압축 공기 및 깨끗한 물과 모두 호환됩니다. XTO674는 -30℃까지 작동하는 전체 황동 극저온 버전입니다. INA14 표준 시리즈는 황동 또는 SUS304 스테인레스 스틸 본체를 제공하며 표준 NBR 씰과 옵션으로 오일 및 고온 저항성 FKM 및 내후성 CR 씰이 장착되어 있습니다. 흐름 화살표 표시가 있는 컴팩트한 인라인 스레드 설계는 추가 브래킷 없이 파이프라인에 직접 장착할 수 있으므로 진공 발생기와 흡입 컵 사이에 설치 시 진공 손실과 역류를 효과적으로 방지할 수 있습니다. 두 시리즈는 파이프 수정 없이 현장에서 직접 교환할 수 있도록 동일한 전체 치수와 나사산 크기를 특징으로 하며 극저온 장비, 진공 생산 라인, 부식 방지 고온 유체 회로 및 단방향 압력 유지 및 역류 방지를 위한 일반 공압 및 수도 파이프라인에 널리 적용됩니다.

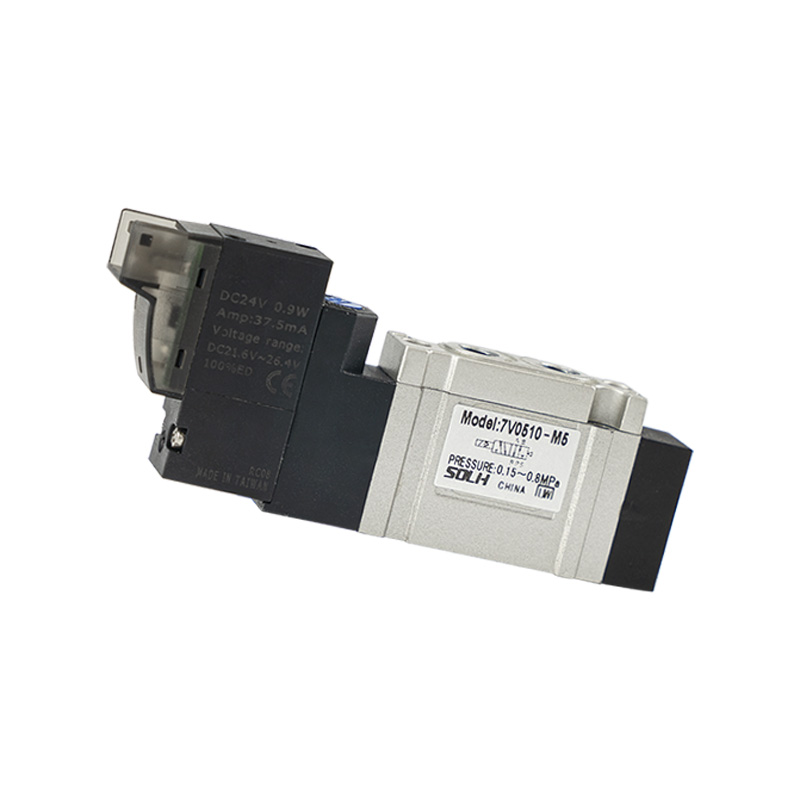

SOLH 7V 소형 파일럿 작동식 솔레노이드 밸브에는 단일 코일 스프링 리턴, 이중 코일 래칭 및 3가지 중앙 기능(중앙 폐쇄, 중앙 배기, 중앙 압력 공급)을 포함하는 완전한 5/2 및 5/3 방향 변형이 포함되어 있습니다. 기존 4V 시리즈 밸브보다 유량이 약 30% 더 높은 통합 내부 중앙 집중식 배기 러너 설계를 채택했으며 스위칭 응답이 50ms 이하이고 최대 작동 주파수가 5Hz인 것이 특징입니다. 초저전력 코일은 DC 0.7W, AC 1.1VA의 전력 소비로 지속적인 통전을 위해 더 적은 열을 발생시킵니다. 표준 스레드 포트와 푸시인 퀵 피팅을 모두 지원하는 M5에서 3/8"까지의 전체 크기 라인업이 제공됩니다. 밸브는 개별적으로 설치하거나 다중 스테이션 알루미늄 매니폴드에 적층하여 캐비닛 공간을 절약하고 주 공기 배관을 단순화할 수 있습니다. 작동 압력 범위는 0.15~0.8MPa, 작동 온도는 -20℃~70℃입니다. 다이캐스트 알루미늄 밸브 본체는 긴 씰링 서비스 수명을 제공하며 모든 자동화 생산 라인에서 실린더 방향 전환 및 중앙 집중식 공압 제어에 널리 사용됩니다.

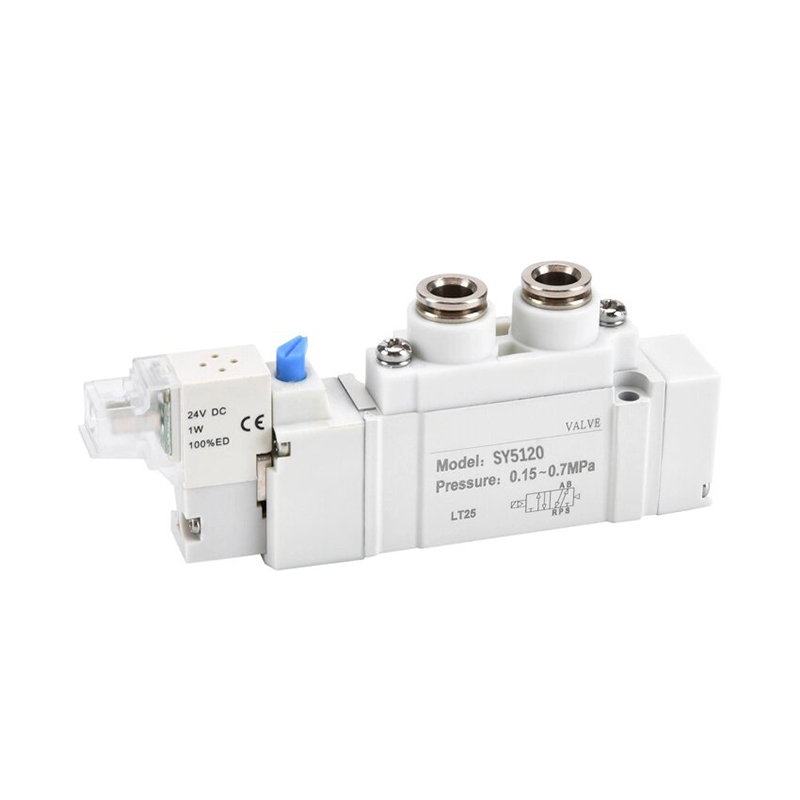

SOLH SY 시리즈 파일럿 작동식 5포트 솔레노이드 밸브는 SY3000 미니, SY5000 중형 주류, SY7000 대형 및 SY9000 초대형 모델을 포함하여 일치하는 SMC 밸브와 완전히 상호 교환 가능합니다. 이는 완전한 회로 옵션을 제공합니다: 5/2 단일/이중 코일 및 중앙 폐쇄, 중앙 배기 및 중앙 압력 공급 기능을 갖춘 5/3 3위치. 표준 0.35W 코일과 옵션 0.1W 초저전력 에너지 절약 코일은 지속적인 에너지 공급을 위해 열을 거의 발생시키지 않습니다. 내부 파일럿 버전은 0.1~0.7MPa에서 작동하고, 외부 파일럿 버전은 -100kPa 진공 환경을 지원합니다. 갭 밀봉 스풀은 최대 2억 번의 스위칭 주기에 도달합니다. 유연한 튜브 라우팅을 위해 측면, 상단, 하단에 공기 포트가 배열되어 있습니다. 밸브는 SS5Y 매니폴드 밸브 아일랜드와 호환되는 플러그인 스냅 설계를 채택하여 IP65 플러그 커넥터 및 IP67 매니폴드 기본 등급으로 전체 뱅크를 분해하지 않고도 단일 밸브 유지 관리가 가능합니다. 최적화된 내부 러너는 기존 밸브보다 약 80% 더 높은 유량을 제공하며 내장된 파일럿 필터 메시는 먼지로 인해 스풀이 막히는 것을 방지합니다. 반도체, 자동차 용접, 포장 및 의료 자동화 장비의 실린더 방향 전환 및 중앙 집중식 공압 제어에 널리 사용됩니다.

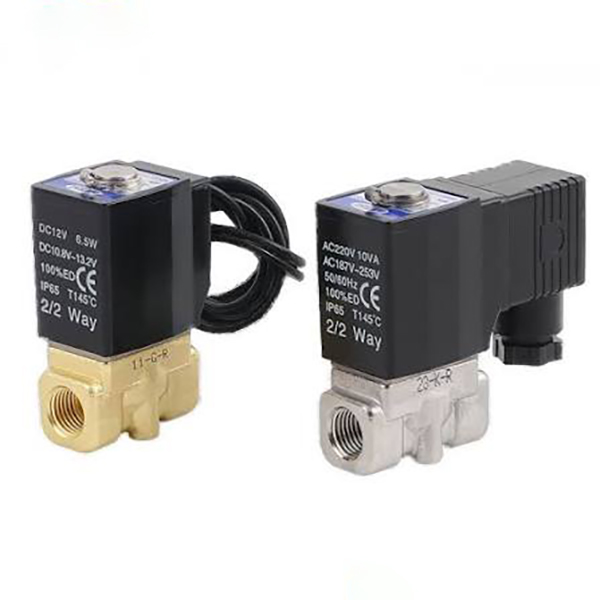

SOLH 2S 시리즈 2/2방향 상시 닫힘 유체 솔레노이드 밸브에는 직동식 소형 오리피스 030/050 모델과 파일럿 작동식 대구경 150~500 변형의 두 가지 전체 라인이 포함되어 있으며, 깨끗한 물, 압축 공기, 절삭 냉각수, 윤활유 및 약한 부식성 액체 파이프라인의 자동 온-오프 제어를 위한 것입니다. 직동식 버전은 최소 차압 제한 없이 제로 압력 시동을 가능하게 하며 컴팩트한 크기, 범용 장착 방향 및 밀리초 빠른 전환 기능을 갖추고 있어 단일 지점 공작 기계 냉각, 3C 마이크로 공기/물 분기 및 미니 청소 장비와 같은 저압 미세 흐름 응용 분야에 이상적입니다. 파일럿 작동형은 완전 개방을 위해 최소 0.05MPa의 압력차가 필요하며, 저전력 저열 코일로 초대형 유량을 제공하며, 공기 압축기 배수 헤더, 주 분사수 라인 및 대유량 순환수 처리 파이프라인에 적합합니다. 표준 NBR 니트릴 고무 씰이 장착되어 있으며 옵션으로 내산성 및 내열수성 EPDM 식품 등급 씰이 포함되어 있습니다. 다중 국제 스레드 표준(PT/G/NPT) 및 글로벌 범용 코일 전압(DC12/24V, AC24/110/220V)을 사용할 수 있으며 DIN 플러그 및 와이어 리드 배선 옵션이 지원됩니다. 내열 코일을 사용하면 장기간 연속 통전이 가능합니다. 선택 가이드: 정압이 0.05MPa 미만이고 분기 유량이 작은 파이프라인을 위한 직동형; 안정적인 고압 및 큰 순환 흐름을 갖춘 G1/2 이상의 메인 헤더용 파일럿 작동 버전입니다. 온수 및 식품 등급 유체 매체에는 EPDM 씰이 필수입니다.

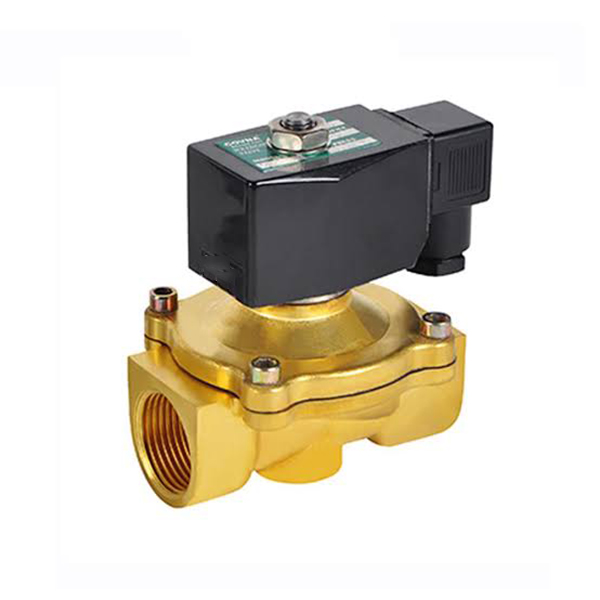

견고한 황동 본체를 갖춘 SOLH 2W 시리즈 2/2방향 상시 닫힘 유체 솔레노이드 밸브에는 소형 오리피스 직동식 030/050 모델과 대구경 파일럿 작동식 150~500 변형이 포함되어 있으며 깨끗한 물, 압축 공기, 절삭 냉각수, 윤활유 및 약한 부식성 유체 파이프라인의 자동 온-오프 제어용으로 설계되었습니다. 직동형 버전은 최소 작동 압력 제한 없이 제로 차압 시동을 실현하고, 소형 크기, 범용 장착 방향 및 밀리초 고주파 스위칭 기능을 갖추고 있어 저압 미세 흐름 분기, 진공 보조 물 회로 및 소형 공작 기계용 단일 지점 냉각에 이상적입니다. 파일럿 작동형은 최소 0.05MPa의 시동 차압이 필요하며, 저전력 저온 상승 코일로 초대형 유량을 제공하며, 공기 압축기 주 배수 라인, 일반 조립 주 분사수 회로 및 수처리 시스템용 대유량 순환 파이프라인에 적합합니다. 표준 NBR 니트릴 고무 씰이 장착되어 있으며 옵션으로 내열성 및 내산성 EPDM 식품 등급 씰이 제공됩니다. 여러 국제 스레드 표준(PT/G/NPT) 및 전체 범위 코일 전압(DC12/24V, AC24/110/220V)을 사용할 수 있으며 캐비닛 배선용 DIN 플러그 소켓과 습한 실외 장비용 IP65 방수 와이어 리드가 지원됩니다. 내열 코일을 사용하여 단선 없이 24시간 연속 통전이 가능합니다. 선택 지침: 정압이 0.05MPa 미만이고 마이크로 단일 지점 흐름이 있는 파이프라인에는 직동식을 선택합니다. 안정적인 고압 대순환 기능을 갖춘 G1/2 이상의 메인 헤더에 대해 파일럿 작동식 변형을 선택하십시오. 온수, 정제수 및 식품 등급 유체 매체에는 EPDM 씰이 필수입니다.
