제어 밸브

SOLH 7V 소형 파일럿 작동식 솔레노이드 밸브에는 단일 코일 스프링 리턴, 이중 코일 래칭 및 3가지 중앙 기능(중앙 폐쇄, 중앙 배기, 중앙 압력 공급)을 포함하는 완전한 5/2 및 5/3 방향 변형이 포함되어 있습니다. 기존 4V 시리즈 밸브보다 유량이 약 30% 더 높은 통합 내부 중앙 집중식 배기 러너 설계를 채택했으며 스위칭 응답이 50ms 이하이고 최대 작동 주파수가 5Hz인 것이 특징입니다. 초저전력 코일은 DC 0.7W, AC 1.1VA의 전력 소비로 지속적인 통전을 위해 더 적은 열을 발생시킵니다. 표준 스레드 포트와 푸시인 퀵 피팅을 모두 지원하는 M5에서 3/8"까지의 전체 크기 라인업이 제공됩니다. 밸브는 개별적으로 설치하거나 다중 스테이션 알루미늄 매니폴드에 적층하여 캐비닛 공간을 절약하고 주 공기 배관을 단순화할 수 있습니다. 작동 압력 범위는 0.15~0.8MPa, 작동 온도는 -20℃~70℃입니다. 다이캐스트 알루미늄 밸브 본체는 긴 씰링 서비스 수명을 제공하며 모든 자동화 생산 라인에서 실린더 방향 전환 및 중앙 집중식 공압 제어에 널리 사용됩니다.

SOLH SY 시리즈 파일럿 작동식 5포트 솔레노이드 밸브는 SY3000 미니, SY5000 중형 주류, SY7000 대형 및 SY9000 초대형 모델을 포함하여 일치하는 SMC 밸브와 완전히 상호 교환 가능합니다. 이는 완전한 회로 옵션을 제공합니다: 5/2 단일/이중 코일 및 중앙 폐쇄, 중앙 배기 및 중앙 압력 공급 기능을 갖춘 5/3 3위치. 표준 0.35W 코일과 옵션 0.1W 초저전력 에너지 절약 코일은 지속적인 에너지 공급을 위해 열을 거의 발생시키지 않습니다. 내부 파일럿 버전은 0.1~0.7MPa에서 작동하고, 외부 파일럿 버전은 -100kPa 진공 환경을 지원합니다. 갭 밀봉 스풀은 최대 2억 번의 스위칭 주기에 도달합니다. 유연한 튜브 라우팅을 위해 측면, 상단, 하단에 공기 포트가 배열되어 있습니다. 밸브는 SS5Y 매니폴드 밸브 아일랜드와 호환되는 플러그인 스냅 설계를 채택하여 IP65 플러그 커넥터 및 IP67 매니폴드 기본 등급으로 전체 뱅크를 분해하지 않고도 단일 밸브 유지 관리가 가능합니다. 최적화된 내부 러너는 기존 밸브보다 약 80% 더 높은 유량을 제공하며 내장된 파일럿 필터 메시는 먼지로 인해 스풀이 막히는 것을 방지합니다. 반도체, 자동차 용접, 포장 및 의료 자동화 장비의 실린더 방향 전환 및 중앙 집중식 공압 제어에 널리 사용됩니다.

SOLH 2S 시리즈 2/2방향 상시 닫힘 유체 솔레노이드 밸브에는 직동식 소형 오리피스 030/050 모델과 파일럿 작동식 대구경 150~500 변형의 두 가지 전체 라인이 포함되어 있으며, 깨끗한 물, 압축 공기, 절삭 냉각수, 윤활유 및 약한 부식성 액체 파이프라인의 자동 온-오프 제어를 위한 것입니다. 직동식 버전은 최소 차압 제한 없이 제로 압력 시동을 가능하게 하며 컴팩트한 크기, 범용 장착 방향 및 밀리초 빠른 전환 기능을 갖추고 있어 단일 지점 공작 기계 냉각, 3C 마이크로 공기/물 분기 및 미니 청소 장비와 같은 저압 미세 흐름 응용 분야에 이상적입니다. 파일럿 작동형은 완전 개방을 위해 최소 0.05MPa의 압력차가 필요하며, 저전력 저열 코일로 초대형 유량을 제공하며, 공기 압축기 배수 헤더, 주 분사수 라인 및 대유량 순환수 처리 파이프라인에 적합합니다. 표준 NBR 니트릴 고무 씰이 장착되어 있으며 옵션으로 내산성 및 내열수성 EPDM 식품 등급 씰이 포함되어 있습니다. 다중 국제 스레드 표준(PT/G/NPT) 및 글로벌 범용 코일 전압(DC12/24V, AC24/110/220V)을 사용할 수 있으며 DIN 플러그 및 와이어 리드 배선 옵션이 지원됩니다. 내열 코일을 사용하면 장기간 연속 통전이 가능합니다. 선택 가이드: 정압이 0.05MPa 미만이고 분기 유량이 작은 파이프라인을 위한 직동형; 안정적인 고압 및 큰 순환 흐름을 갖춘 G1/2 이상의 메인 헤더용 파일럿 작동 버전입니다. 온수 및 식품 등급 유체 매체에는 EPDM 씰이 필수입니다.

견고한 황동 본체를 갖춘 SOLH 2W 시리즈 2/2방향 상시 닫힘 유체 솔레노이드 밸브에는 소형 오리피스 직동식 030/050 모델과 대구경 파일럿 작동식 150~500 변형이 포함되어 있으며 깨끗한 물, 압축 공기, 절삭 냉각수, 윤활유 및 약한 부식성 유체 파이프라인의 자동 온-오프 제어용으로 설계되었습니다. 직동형 버전은 최소 작동 압력 제한 없이 제로 차압 시동을 실현하고, 소형 크기, 범용 장착 방향 및 밀리초 고주파 스위칭 기능을 갖추고 있어 저압 미세 흐름 분기, 진공 보조 물 회로 및 소형 공작 기계용 단일 지점 냉각에 이상적입니다. 파일럿 작동형은 최소 0.05MPa의 시동 차압이 필요하며, 저전력 저온 상승 코일로 초대형 유량을 제공하며, 공기 압축기 주 배수 라인, 일반 조립 주 분사수 회로 및 수처리 시스템용 대유량 순환 파이프라인에 적합합니다. 표준 NBR 니트릴 고무 씰이 장착되어 있으며 옵션으로 내열성 및 내산성 EPDM 식품 등급 씰이 제공됩니다. 여러 국제 스레드 표준(PT/G/NPT) 및 전체 범위 코일 전압(DC12/24V, AC24/110/220V)을 사용할 수 있으며 캐비닛 배선용 DIN 플러그 소켓과 습한 실외 장비용 IP65 방수 와이어 리드가 지원됩니다. 내열 코일을 사용하여 단선 없이 24시간 연속 통전이 가능합니다. 선택 지침: 정압이 0.05MPa 미만이고 마이크로 단일 지점 흐름이 있는 파이프라인에는 직동식을 선택합니다. 안정적인 고압 대순환 기능을 갖춘 G1/2 이상의 메인 헤더에 대해 파일럿 작동식 변형을 선택하십시오. 온수, 정제수 및 식품 등급 유체 매체에는 EPDM 씰이 필수입니다.

SOLH VHK 노브 수동 밸브에는 2/2방향 차단 및 3/2방향 압력 방출 유형이 포함되어 있으며 원래 SMC VHK 밸브와 완전히 상호 교환 가능합니다. 자체 개발한 정밀 포펫 씰링, 난연성 PBT 하우징 및 구리 스풀을 채택하여 충분한 현장 공급으로 자동 대량 생산됩니다. 90° 저토크 회전 작동과 풍부한 푸시인/스레드 커넥터가 특징입니다. 3/2-way 버전은 잔압을 자동으로 배출하며, 소형 소형 공압 시스템의 솔레노이드 밸브, 진공 회로 전환 및 분기 공기 제어 전의 안전 완화를 위해 널리 배치됩니다.

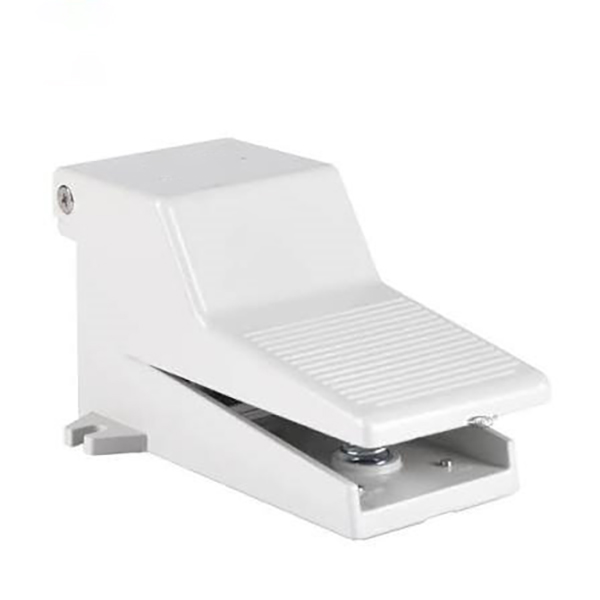

SOLH 4F 공압식 풋 페달 밸브는 통합 다이캐스트 알루미늄 하우징을 채택하고 AirTAC 동급 모델과 완전히 상호 교환 가능합니다. 자체 개발한 이중 배기 밀봉 기술을 바탕으로 자동화된 조립 라인에서 대량 생산되며, 충분한 현물 재고와 꾸준한 글로벌 배송을 제공합니다. IP54 방진 및 물 튀김 방지 기능을 갖춘 자동 재설정, 자동 잠금 및 안전 가드 버전으로 제공되며 스탬핑, 리벳 고정 장치 및 현장 회로 디버깅을 위해 복동 실린더의 왕복 운동을 광범위하게 제어합니다. 높은 공기 흐름은 빠른 반응을 제공하고 충격 방지 구조는 산업 작업장에서 잦은 작업에 적합합니다.

SOLH 3F 공압식 풋 페달 밸브는 견고한 다이캐스트 알루미늄 3F 및 경량 플라스틱 3FM 버전으로 구성되어 AirTAC 제품을 직접 교체할 수 있습니다. 자체 개발한 정밀 실링 기술과 자동화된 대량 생산으로 연간 대규모 출하량으로 충분한 현물 재고를 보유하고 있습니다. 자체 재설정 및 잠금 모드와 IP54 보호 기능을 갖춘 이 제품은 고정 장치 클램핑, 단동 실린더 및 진공 차단 기능을 제공하며 기계 가공 및 자동화 고객에게 안정적으로 공급되며 무급유 압축 공기 하에서 고주파 작업장 작업에 대한 내마모성을 제공합니다.

SOLH HSV 시리즈 3/2방향 핸드 슬라이드 공압 밸브는 인라인 슬리브 푸시-풀 통합 구조를 채택하여 주류 AirTAC HSV 시리즈의 치수 사양과 완전히 일치하고 국내 동급 제품과 상호 교환이 가능합니다. 리턴 스프링 없이 설계되고 기계적 자동 잠금 위치 지정 기능이 장착된 이 밸브는 축방향 밀기와 당김으로 공기 흐름을 전환합니다. 슬리브를 앞으로 밀면 정상적인 공기 공급을 위해 P 흡입 포트와 A 작업 포트가 연결됩니다. 뒤로 당기면 공기 흡입구가 분리되고 포트 A가 내장된 R 배기 포트와 자동으로 연결되어 후면 파이프라인과 액추에이터 내부의 잔압이 빠르게 배출됩니다. 공압 분기 파이프라인의 전용 안전 차단 스위치 역할과 장비 유지 관리 작업에 필수적인 압력 릴리프 밸브 역할을 합니다. 3개의 표준 포트가 구성됩니다. P는 주 압축 공기 흡입구용, A는 다운스트림 공압 구성 요소로의 출력용, 밸브 본체 내부에 숨겨진 내장형 R 배기 포트입니다. G1/8부터 G1 스레드 크기까지 포괄하는 다양한 사양이 세 가지 스레드 레이아웃 옵션(SF 단일 내부 및 단일 외부 스레드, SS 이중 외부 스레드, FF 이중 내부 스레드)과 함께 제공됩니다. PT 테이퍼 나사, G 평행 나사 및 NPT 나사는 글로벌 배관 표준에 맞게 선택 가능합니다. 경질 양극 처리된 알루미늄 합금 밸브 본체, 스테인레스 스틸 방청 스풀 및 고성능 NBR 니트릴 고무 씰링 링으로 구성된 이 밸브는 0~1.0 MPa 정격 작동 압력 내에서 필터링된 압축 공기 하에서 무급유 작동을 지원하고 최대 1.5 MPa의 테스트 압력을 견딥니다. 작동 푸시 풀 힘은 18~25N으로 제어되어 원활한 작동이 가능하며 기계적 잠금 구조로 실수로 닿아도 흘러내림이나 공기 누출이 없이 설정된 위치를 견고하게 유지합니다. 복동 실린더의 전진/후진 전환에 사용되는 4HV 로터리 핸드 밸브와 달리 HSV 시리즈는 파이프라인 켜기-끄기 및 압력 해제 전용으로 설계되었습니다. 설치 공간을 절약하기 위해 추가 장착 베이스 없이 공기 파이프라인 내에 직렬로 직접 설치할 수 있습니다. 장비 점검 전 공기 공급 차단, 자동화 툴링의 주 공기 회로 안전 차단, 진공 파이프라인 전환 및 분기 회로 독립적 공기 공급원 제어를 위해 널리 배치되어 유지 관리 중 잔압으로 인한 숨겨진 위험을 효과적으로 제거하고 현장 작동 안전을 보장합니다.

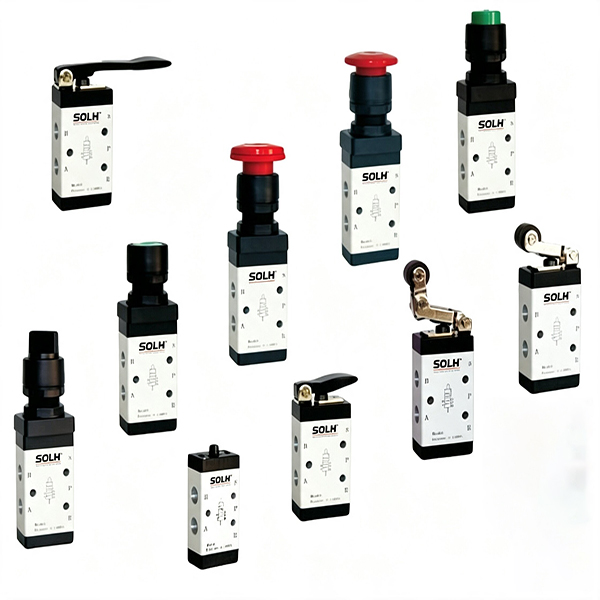

SOLH M5 시리즈 5/2방향 스프링 리턴 기계식 방향 밸브는 전체 제품 라인업에 걸쳐 통일된 M5×0.8 미세 나사산 인터페이스를 채택합니다. 코일이 없는 이 공압 밸브는 순전히 외부 기계적 작동력에 의존하여 공기 채널을 전환하고 외부 힘이 제거되면 내장 스프링에 의해 자동으로 재설정됩니다. 이 제품은 실린더 스트로크 제한 위치 지정, 정위치 피드백 신호 전송 및 자동화 장비의 로컬 수동 공압 전환을 위해 널리 배포된 핵심 소형 공압 신호 트리거 구성 요소 역할을 합니다. 전체 시리즈는 기계식 작동식(플런저, 롤러 레버, 단방향 롤러)과 수동 작동식(푸시버튼, 토글 레버, 머쉬룸 비상 버튼, 회전 잠금 버튼)의 두 가지 주요 범주를 포괄하며 직접적인 드롭인 교체를 위해 주류 AirTAC M5 시리즈 기계식 밸브와 전체 치수 상호 교환이 가능합니다. 표준 5포트 레이아웃은 P 주 공기 공급 입구, 소형 복동 실린더에 연결된 A/B 작업 포트, 배기 소음을 줄이고 외부 먼지 유입을 차단하기 위해 소형 소음기 설치용으로 예약된 2개의 별도 측면 배기 포트 R1/R2로 구성됩니다. 공기 공급 배압 간섭에 영향을 받지 않는 균형 잡힌 슬라이딩 스풀 구조가 채택되었습니다. 매우 민감한 반응으로 안정적인 밸브 전환을 완료하려면 가벼운 외력만 필요합니다. 다양한 작업 조건에 맞는 다중 작동 헤드 옵션: 견고한 접촉 위치 감지를 위한 M5B 직선 플런저, 캠과 배플에 의해 작동되는 M5R 범용 롤러 레버, 단일 방향 제한 오작동 방지를 위한 단방향 롤러 M5L, 현장 수동 조그 제어 및 비상 차단을 위한 다양한 수동 버튼 및 토글 스타일. 경질 아노다이징 알루미늄 밸브 본체와 내마모성 NBR 니트릴 고무 씰로 구성된 이 밸브는 0.05~0.8 MPa 범위의 필터링된 압축 공기에서 무급유 작동을 지원하며 1천만 전환 주기를 초과하는 서비스 수명을 자랑합니다. 맞춤형 멀티 스테이션 매니폴드 베이스(M5M 시리즈)는 일치하는 어댑터, 마이크로 소음기 및 퀵 커넥터와 함께 중앙 집중식 공기 공급 및 모듈식 통합 설치에 사용할 수 있습니다. 3/2-way S3 파일럿 밸브와 구별되는 이 5포트 M5 시리즈는 소형 복동 실린더를 직접 구동하거나 파일럿 신호를 출력하여 메인 솔레노이드 밸브를 작동시킬 수 있습니다. 일반적인 시나리오에는 조립 고정 장치 현장 감지, 실린더 이동 자동 반전, 현장 수동 디버깅 및 소형 자동화 공압 논리 신호 트리거링이 포함됩니다.
