KQ2Z 시리즈 브랜치 유니버셜 수 엘보

SOLH KQ2Z 멀티 포트 매니폴드 푸시인 피팅, SMC KQ2Z 동급 공압 스플리터. 4가지 하위 유형: 1-in-2, 적층형 KQ2ZF, 1-in-4 KQ2ZD 및 1-in-6 KQ2ZT. 니켈 도금 황동 스레드가 있는 PBT 본체, 진공 및 양압 회로용 PU/PA 튜브와 호환됩니다. Richge Technology는 자동화 공기 분배를 위한 안정적인 재고와 안정적인 제조를 제공합니다.

문의 보내기

제품 설명

KQ2Z 시리즈 다중 포트 매니폴드 푸시인 피팅 | SMC KQ2Z 등가 공압 스플리터

브랜드: Richge Technology의 SOLH | KQ2Z 다출구 공압 매니폴드 원터치 피팅

1. 제품개요

KQ2Z 시리즈는 SOLH KQ2 공압식 원터치 피팅 제품군에 속합니다. 단일 공기 흡입구와 여러 개의 동시 튜브 배출구를 갖춘 수나사 다분기 매니폴드 피팅입니다. 도구가 필요 없는 튜브 삽입 및 제거를 위한 밀어서 연결하는 설계로 공압 시스템의 중앙 집중식 공기 분배에 사용됩니다. 4가지 하위 모델 사용 가능:

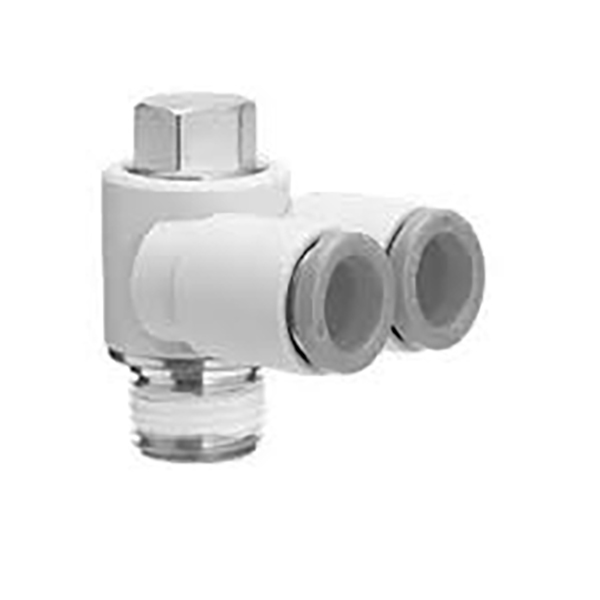

KQ2Z: 1-in 2-out 듀얼 포트, 외부 육각형 장착

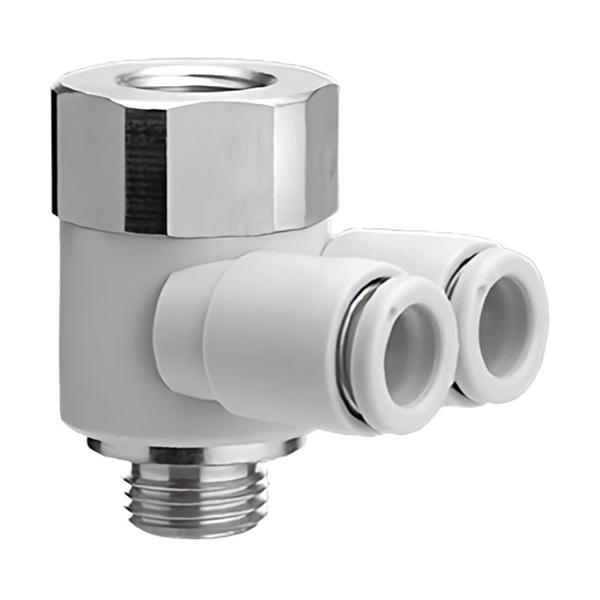

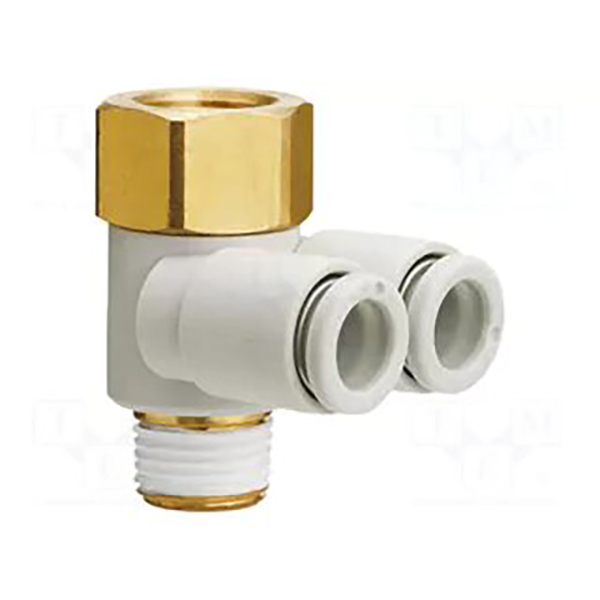

KQ2ZF: 1-in 2-out 적층형 매니폴드, 추가 매니폴드를 계단식으로 연결하기 위한 상부 Rc 암나사

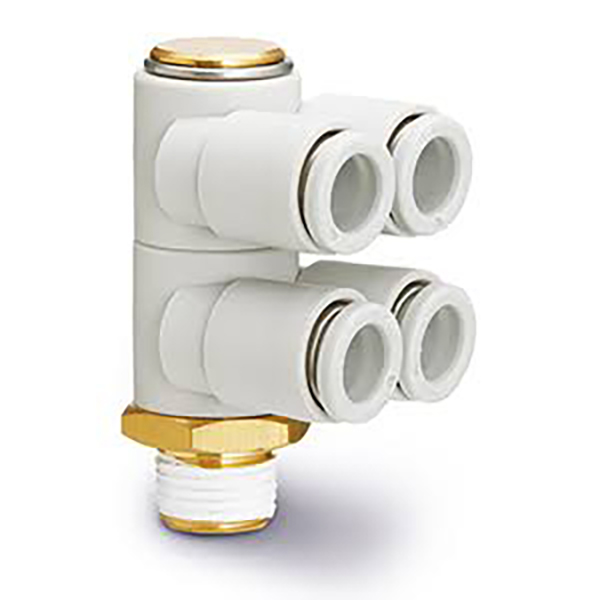

KQ2ZD: 1-in 4-out 4방향 분기 매니폴드

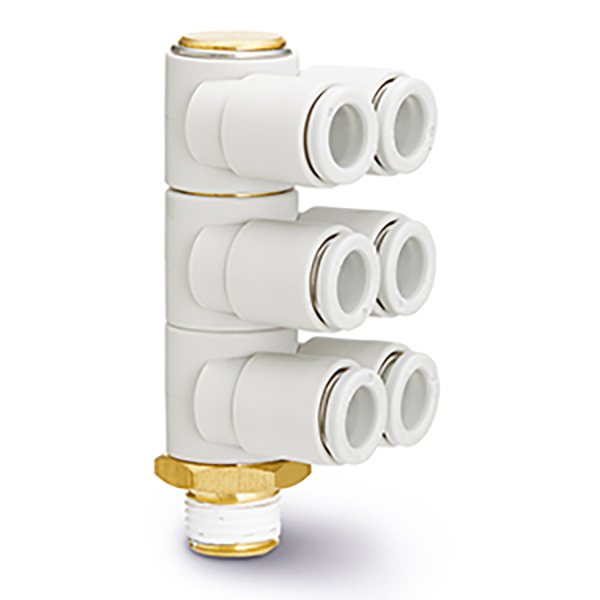

KQ2ZT: 1-in 6-out 6방향 분기 매니폴드

핵심 장점: 컴팩트한 매니폴드 설계로 설치 공간 절약. 니켈 도금 황동 스레드가 있는 PBT 본체. PU/PA 공압 튜빙과 호환되며 정압 및 진공 회로 모두에 작동합니다. 원래 SMC KQ2Z 피팅을 직접 드롭인 교체합니다.

2. 모델 코드 설명

형식: KQ2Z □□ - □□S

KQ2Z: 멀티포트 브랜치 매니폴드 피팅의 시리즈 기호
□□: 튜브 외경 ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

접미사:

01S02S/03S/04S: 임페리얼 R 수형 테이퍼 나사(1/8",1/4",3/8",1/2")
M5: 미터 수나사 M5×0.8

KQ2ZF: 적층형 버전, 하부 R 수나사 + 상부 Rc 암나사. 여러 개의 KQ2ZF를 엔드 투 엔드로 연결하여 콘센트 수량을 늘릴 수 있습니다.

3. 전체 모델 목록

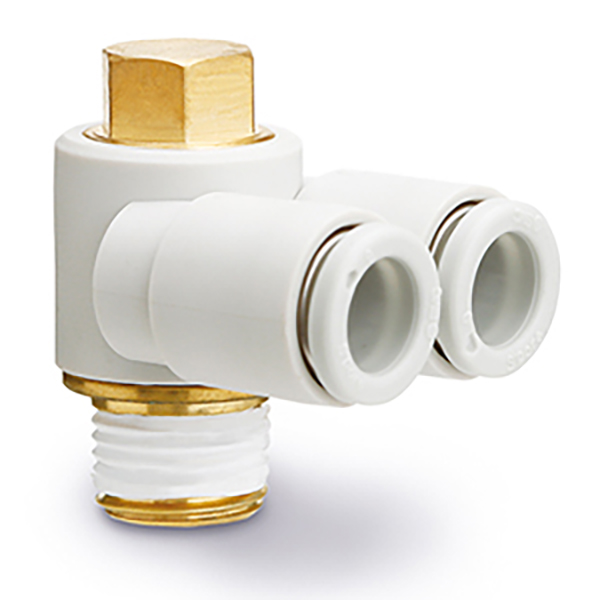

3.1 KQ2Z(1인치 2아웃, 외부 육각 마운트)

모델	수나사 R	튜브 ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0.8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF(1인치 2아웃 스택형, R + Rc 나사산)

모델	R/Rc 스레드	튜브 ΦD
KQ2ZF04-M5	M5×0.8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

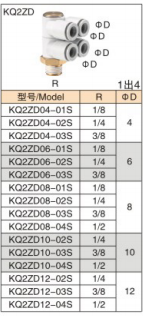

3.3 KQ2ZD(1인치 4아웃)

모델	수나사 R	튜브 ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

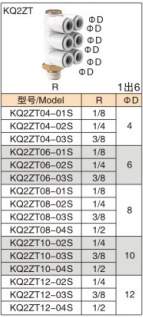

3.4 KQ2ZT(1인치 6아웃)

모델	수나사 R	튜브 ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. 재료 및 기술 사양

목	매개변수
본체 재질	PBT 엔지니어링 플라스틱, 고강도 및 내충격성
스레드 구성 요소	니켈 도금 황동, 녹 방지 및 부식 방지
인감 링	NBR 니트릴 고무
호환 가능한 튜브	PU 튜브, PA 나일론 공압 튜브
작동 압력	0~1.0MPa, 진공 부압에 적용 가능
작동 온도	-20℃ ~ +60℃
연결 방법	푸시인 피팅; 튜브를 삽입/제거하려면 릴리스 링을 누르세요.
