SOLH VM2(VM200) 중형 기계식 포핏 밸브는 일치하는 SMC 모델과 완전히 상호 교환 가능합니다. Cv=0.87 유량 계수의 중간 포핏 구조를 특징으로 하는 이 유량 용량은 표준 Rc1/4 포트와 옵션 NPT/G1/4 스레드가 장착된 미니 VM1 시리즈보다 약 8배 더 높습니다. 0~1.0MPa 이하에서 작동하며 진공과 호환되지 않으며 무급유 내마모성 포핏 씰과 견고한 금속 몸체를 채택했습니다. 측면 포트 및 하단 포트 배관 레이아웃을 사용할 수 있으며 표준 POM 롤러/경화 강철 내마모성 롤러 레버, 단방향 반동 방지 롤러, 직선 플런저, 플랫 푸시버튼, 노란색 버섯형 비상 정지 헤드, 녹색 표시기 버튼 및 잠금 가능한 힌지 손잡이 등 교체 가능한 전체 액추에이터 라인업이 지원됩니다. 강화 강철 롤러 변형은 내구성이 높고 마모가 심한 생산 라인에 적합합니다. 실린더 및 슬라이드 테이블 스트로크 제한 감지, 장비 수동 조그 시운전, 지그 고정 장치 공기 전환 및 안전 비상 인터록에 널리 사용되며 포장, 섬유, 인쇄 및 일반 자동화 생산 라인의 주류 기계식 공기 트리거 밸브 역할을 합니다.

SOLH VM4(VM400) 중형 3포트 포핏 기계식 밸브는 미니 VM1과 고유량 VM2 시리즈 사이에 위치하는 동급 SMC 모델과 완전히 호환됩니다. 핵심 장점은 -100kPa 진공에서 1.0MPa 양압까지 전체 압력 범위와 호환된다는 점인데, 이는 VM2에서는 사용할 수 없는 기능입니다. 옵션 NPT/G1/8 스레드 및 Cv=0.38 유량 용량을 갖춘 표준 Rc1/8 포트를 채택하여 측면 및 하단 포트 배관 레이아웃을 지원합니다. 견고한 금속 본체로 제작되어 1000m/s²의 충격과 심한 진동을 견딜 수 있어 혹독한 고강도 생산 라인에 적합하며, 무급유 방진 포핏 씰링으로 긴 서비스 수명을 제공합니다. 표준/경화 내마모 강철 롤러 레버, 단방향 반동 방지 롤러, 직선 플런저, 다색 버섯형 비상 정지 버튼, 2/3 위치 회전 손잡이, 잠금 가능 푸시버튼 및 토글 힌지 레버 등 상호 교환 가능한 전체 액추에이터 세트가 제공됩니다. 실린더 및 슬라이드 테이블 스트로크 제한 감지, 진공 흡착/해제 회로, 장비 수동 조그 시운전, 기계 안전 비상 인터록 및 지그 고정 장치 전환에 널리 적용되며 진공 호환성과 강력한 충격 저항이 필요한 작업 조건에 이상적인 중간 기계식 트리거 밸브입니다.

SOLH ITV 고유량 전기 공압식 비례 밸브는 동등한 SMC 모델과 완전히 상호 교환 가능합니다. 폐쇄 루프 압력 피드백 시스템을 채택하여 DC0-10V 전압, 4-20mA 전류 아날로그 신호 및 CC-Link, PROFINET, EtherNet/IP를 포함한 옵션 필드버스 통신을 수용하여 ±1% FS 제어 정확도와 IP65 방진 및 방적 보호 기능을 갖춘 무단 고정밀 원격 기압 조절을 달성합니다. 세 가지 시리즈는 다양한 유량 범위를 포괄합니다. 마이크로 저유량용 ITV1100, 범용 중간 유량용 ITV2100, 최대 4400L/min ANR의 무거운 고유량용 ITV3100, 0.005~0.9MPa 범위에서 압력 조절 가능. DC24V 저전력 공급에서 Rc/NPT/G 스레드 및 푸시인 피팅, 내장형 LED 디지털 디스플레이 및 자가 진단 경보를 지원합니다. 대구경 실린더 작동, 필름 및 와이어 일정한 장력 제어, 반도체 및 광학 정밀 공정, 자동 디스펜싱 및 코팅, 용접 및 리벳팅 장비의 다단계 압력 전환에 널리 적용되며 여러 수동 조절기를 대체하여 자동화된 생산 라인에서 디지털 중앙 집중식 압력 제어를 실현합니다.

SOLH XTO674 및 INA14 인라인 체크 밸브는 0.01MPa의 초저 크래킹 압력을 갖춘 동일한 구조 플랫폼을 공유하며 진공 및 저압 유체 파이프라인에서 역류 방지 보호를 위해 압축 공기 및 깨끗한 물과 모두 호환됩니다. XTO674는 -30℃까지 작동하는 전체 황동 극저온 버전입니다. INA14 표준 시리즈는 황동 또는 SUS304 스테인레스 스틸 본체를 제공하며 표준 NBR 씰과 옵션으로 오일 및 고온 저항성 FKM 및 내후성 CR 씰이 장착되어 있습니다. 흐름 화살표 표시가 있는 컴팩트한 인라인 스레드 설계는 추가 브래킷 없이 파이프라인에 직접 장착할 수 있으므로 진공 발생기와 흡입 컵 사이에 설치 시 진공 손실과 역류를 효과적으로 방지할 수 있습니다. 두 시리즈는 파이프 수정 없이 현장에서 직접 교환할 수 있도록 동일한 전체 치수와 나사산 크기를 특징으로 하며 극저온 장비, 진공 생산 라인, 부식 방지 고온 유체 회로 및 단방향 압력 유지 및 역류 방지를 위한 일반 공압 및 수도 파이프라인에 널리 적용됩니다.

SOLH ZL112 다단계 벤츄리 진공 이젝터는 표준 Φ1.2 노즐이 장착된 동급 SMC 모델과 완전히 호환됩니다. 에너지 절약형 다단 구조로 -88~-92kPa의 안정적인 진공도를 제공하며, 단일 스테이지 이젝터 대비 공기 소비량을 40% 이상 절감합니다. 고도로 통합된 모듈형 설계를 채택하여 자동 흡입 및 배출을 위한 K1 이중 공급/배출 밸브와 비용 절감형 K2 단일 공급 밸브 변형을 제공합니다. 내장된 소음기는 작동 소음을 70dB(A) 미만으로 제한합니다. 표준 통합 머플러 유형과 고유량을 위한 P 중앙 집중식 포트 배기의 두 가지 배기 스타일을 사용할 수 있습니다. 옵션 액세서리에는 NPN/PNP 단일/이중 채널 및 전압/전류 아날로그 신호 출력을 갖춘 아날로그 기계식 진공 게이지 및 디지털 진공 압력 스위치와 다양한 플러그 커넥터, 코일 전압 및 수동 조정 손잡이가 포함됩니다. 유지 관리가 필요 없는 연속 작동을 위해 내부 이동 부품이 없으며 로봇 엔드 이펙터에 직접 장착하여 진공 응답 시간을 단축할 수 있으며 안정적인 고유량 진공 흡착이 필요한 3C 유리 패널, 판금, 포장 및 인쇄 재료 및 다공성 작업물의 다중 흡입 컵 핸들링에 널리 적용됩니다.

버전 1｜공식 제품 페이지 긴 카피(SEO 중심, 독립 웹사이트 상세 페이지 최대 290단어) SOLH 2V 시리즈 2/2방향 황동 유체 솔레노이드 밸브는 압축 공기, 공업용수 및 윤활유의 범용 제어를 위해 설계된 다용도 전자기 온-오프 밸브로, 직동식 2V025와 다이어프램 파일럿 작동식 2V130 및 2V250 변형의 두 가지 성숙한 구조 구성으로 제공됩니다. 고성능 밀봉 요소와 결합된 견고한 단조 황동 밸브 본체로 구성된 이 라인업은 무압 시동 및 고유량 파이프라인 조절을 포괄하는 안정적인 스위칭 성능을 제공합니다. 콤팩트한 2V025 직동식 모델은 0MPa 무압차에서 정상 개방이 가능한 직접 전자기 구동 구조를 채택했습니다. 내마모성 VITON 불소 고무 씰이 장착되어 있어 약한 부식성 매체를 견디며 저압 파이프라인, 진공 루프 및 미세 흐름 스프레이 및 냉각 장비에 완벽하게 적응합니다. 파일럿 작동식 2V130 및 2V250은 중간 압력 차이에 의존하여 다이어프램을 구동하며, 현저한 대용량 흐름 용량과 낮은 코일 전력 소비를 특징으로 합니다. 0.05MPa의 최소 시동 압력이 필요하며 기존 물 및 압축 공기 파이프라인에 이상적인 NBR 니트릴 고무 씰을 사용합니다. 모든 버전은 IP65 침투 보호 기능과 0.05초 이내에 빠른 전환 응답을 제공하는 클래스 B 절연 코일을 채택합니다. 다양한 배선 옵션(DIN 소켓, 플라잉 리드, 표시등 소켓)과 G1/8에서 G1인치까지의 풍부한 스레드 사양으로 유연한 현장 설치를 지원합니다. 진공 제어, 장비 냉각수 회로, 보일러 자동 급수, 공기 압축기 취수 및 주 기체-액체 파이프라인 차단에 널리 배포되는 SOLH 2V 시리즈는 전체 스펙트럼 산업 자동화 유체 회로를 위한 경제적이고 안정적인 일반 유체 스위칭 솔루션을 제공합니다.

SOLH 2P 시리즈 미니 2/2방향 직동 상시 폐쇄형 솔레노이드 밸브는 압축 공기, 깨끗한 물 및 저점도 윤활유의 저비용 소유량 자동 전환을 위해 특별히 설계된 고강도 PA66 나일론 엔지니어링 플라스틱 밸브 몸체를 채택합니다. 진정한 제로 압력 시동 성능을 갖춘 이 밸브는 0MPa 압력 차이에서도 정상적으로 열리므로 파일럿 작동식 솔레노이드 밸브의 압력 의존성을 효과적으로 깨뜨릴 수 있습니다. 이 시리즈는 성숙한 직접 전자기 구동 구조를 채택합니다. 전원이 꺼진 상태에서는 내장된 리셋 스프링이 밸브 코어를 단단히 압축하여 완전히 닫힌 상태를 유지합니다. 전원이 공급되면 전자기 인력이 밸브 코어를 빠르게 들어 올려 파이프라인을 수행하며 전체 전환 작업이 0.05초 이내에 완료되어 초고속 응답이 가능합니다. 표준 구성은 오일, 물 및 가벼운 부식성 매체에 대한 탁월한 저항성을 갖춘 내마모성 VITON 불소고무 씰을 사용합니다. NBR 니트릴 고무 씰링은 작업 조건에 따라 선택적으로 교체할 수 있습니다. 코일은 클래스 B 절연으로 IP65 방진 및 방수 보호 등급에 도달하여 습한 작업장 환경에서도 안정적인 연속 작동이 가능합니다. 고정된 Φ2.5mm 흐름 오리피스와 0.23의 CV 값을 통해 두 가지 주요 스레드 사양 G1/8 및 G1/4를 사용할 수 있으며 표준 DIN 소켓, 플라잉 리드 및 표시등 소켓을 포함한 다양한 배선 옵션과 함께 범용 AC/DC 전압 옵션과 함께 글로벌 매칭 요구 사항을 충족합니다. 경량의 컴팩트한 외형은 컴팩트한 장비 모듈 내부 설치에 적합합니다. 이는 진공 발생기 공기 소스 제어, 소형 실린더 공기 공급 스위칭, 장비 마이크로 냉각수 루프, 자동 스프레이, 공기 압축기 자동 배수 및 소형 가습 시스템에 널리 사용되며 황동 2V 시리즈 밸브에 대한 비용 효율적인 소형 유체 제어 대안으로 사용됩니다.

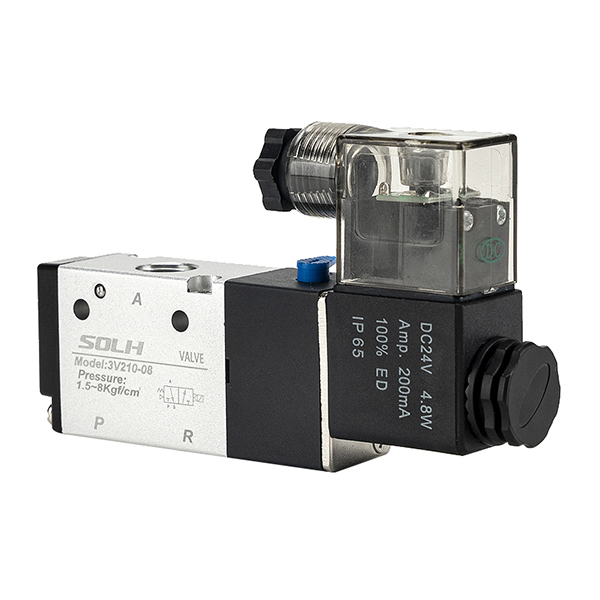

SOLH 3V 시리즈 3/2방향 공압 솔레노이드 방향 제어 밸브는 직동식 및 파일럿 작동식 구조로 설계되었으며 단동식 스프링 리턴 실린더 구동 및 진공 공압 회로 전환을 위해 맞춤 제작되었습니다. 상시 닫힘(NC) 및 상시 열림(NO) 구성으로 제공되는 이 시리즈는 컴팩트한 레이아웃, 빠른 응답 및 IP65 방진 및 방수 보호 등급을 갖춘 고강도 경량 알루미늄 합금 밸브 본체를 채택하여 중소형 공압 자동화 시스템의 표준 핵심 제어 구성 요소로 작동합니다. 포트 레이아웃은 보편적인 산업 표준을 따릅니다. 주 공기 흡입구는 P, 실린더 또는 진공 흡입기를 연결하는 작업 포트는 A, 작동 소음을 낮추기 위해 소음기와 일치하는 배기 포트는 R입니다. 직접 작동식 3V1 및 3V2 변형은 0.05초 미만의 스위칭 응답으로 0~0.8 MPa 내에서 안정적인 제로 압력 시동을 지원하며 저압 가스 파이프라인 및 음압 진공 제어 시나리오에 완벽하게 적합합니다. 파일럿 작동식 3V100/3V200/3V300 시리즈는 더 큰 유량과 더 낮은 코일 전력 소비를 특징으로 하며 고유량 기존 공압 루프를 충족하기 위해 안정적인 스위칭을 위해 최소 입구 압력 0.15 MPa가 필요합니다. 설치 및 유지 관리 중 편리한 현장 디버깅을 위해 골무 스타일 수동 오버라이드 버튼이 장착되어 전체 시리즈는 안정적인 밀봉 성능으로 오일 프리 작동을 지원합니다. M5, G1/8, G1/4 및 G3/8을 포함한 다중 스레드 사양은 선택 사항이며 주류 글로벌 AC 및 DC 전압과 DIN 소켓 및 플라잉 리드의 두 가지 배선 모드와 쌍을 이룹니다. 구조적 수정 없이 기존의 3A 에어 파일럿 밸브와 3L 핸드 풀 밸브를 직접 대체할 수 있으며 공작물 클램핑 재킹 메커니즘, 진공 흡착 스위칭, 공압 인터록 보호 및 소형 액추에이터의 인칭 제어에 널리 배치됩니다.

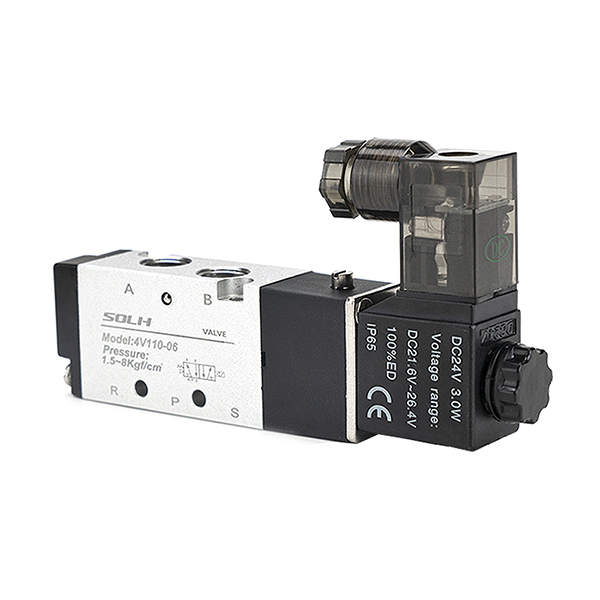

SOLH 4V 시리즈 파일럿 작동식 공압 방향 제어 밸브는 5/2방향 2위치 및 5/3방향 3위치 구성을 포괄하는 주류 산업용 공압 구성품으로, 왕복 운동 구동, 중간 스트로크 위치 지정 및 복동식 공압 실린더의 압력 유지에 특별히 최적화되어 있습니다. 고정밀 스풀 밸브 코어 및 내장형 파일럿 작동 구조를 채택한 이 시리즈는 낮은 마찰 저항, 민감한 스위칭 동작 및 낮은 코일 전력 소비를 특징으로 하며 자동화 조립 라인, 포장 기계, 위치 지정 장치 및 일반 공압 전송 시스템에 널리 배치됩니다. 5포트 레이아웃은 보편적인 산업 표준을 준수합니다. P는 주 공기 공급 흡입구 역할을 합니다. A와 B는 확장 및 수축을 제어하기 위해 복동 실린더의 전면 및 후면 챔버에 연결된 두 개의 실행 포트입니다. R과 S는 주행 소음을 줄이기 위해 소음기로 구성된 배기 포트입니다. 5/2-way 유형에는 단일 코일 전기 제어 및 이중 코일 전기 제어 변형이 포함됩니다. 단일 전기 제어 밸브는 스프링 재설정을 사용하여 정전 시 자동으로 복귀하므로 기존 왕복 동작 및 안전 재설정 응용 분야에 이상적입니다. 이중 전기 제어 밸브는 스프링 없이 위치 메모리를 보유하고 있어 장시간 위치 지정 및 압력 유지를 위해 전원을 끈 후에도 현재 실린더 위치를 안정적으로 잠급니다. 5/3 방향 3위치 버전은 세 가지 선택적 중립 모드를 제공합니다. 폐쇄형 센터(유형 C)는 실린더 서스펜션 잠금 및 낙하 방지 보호를 위해 모든 포트를 잠급니다. 배기 센터(유형 E)는 수동 시운전 중 압력 완화 및 자유 부동을 위해 A/B 포트를 배기 채널에 연결합니다. 압력 센터(P형)는 양방향 균형 클램핑을 위해 두 작업 포트 모두에 압축 공기를 공급합니다. 사용 가능한 사양 범위는 4V110부터 4V410까지이며 스레드 크기는 M5, G1/8, G1/4, G3/8 및 G1/2입니다. 주류 AC 및 DC 전압을 지원하는 IP65 방진 및 방수 코일이 장착된 전체 시리즈는 오일 프리 작동을 지원하고 편리한 현장 테스트 및 유지 관리를 위한 수동 오버라이드 버튼이 함께 제공됩니다. 주류 산업 공압 자동화를 위한 범용 표준 방향 밸브입니다.
