공압 부품 시리즈

SOLH DNC 타이로드 프리 프로파일 공압 실린더는 ISO 15552 및 VDMA 24562 국제 표준을 엄격히 준수하며 원활한 장비 업그레이드 및 해외 수출 프로젝트를 위해 주류 유럽 표준 실린더와 완벽하게 호환됩니다. 통합된 정사각형 고강성 알루미늄 프로파일은 노출된 타이 로드를 제거하여 구조적 안정성을 높이고 깔끔한 레이아웃을 제공하며, 편리한 자석 스위치 설치를 위해 내장된 양면 센서 홈과 쌍을 이룹니다. 표준 PPV 듀얼 엔드 조정 가능한 에어 쿠션은 고속 중부하 왕복 운동 중 관성 충돌을 효과적으로 완화합니다. 프리미엄 저마찰 복합 씰링은 총 서비스 스트로크가 4000km에 달하고 반복 위치 정확도가 ±0.05mm 이내인 오일 프리 주행을 지원합니다. 옵션 구성에는 회전 방지 사각 막대, 이중 막대, 위치 잠금 장치 및 끝 기계식 잠금 장치가 포함됩니다. 우리의 안정적인 대량 생산은 자동차 자동화, 정밀 전자, 포장 기계 및 장기 안정적인 운영이 필요한 유럽 표준 자동화 생산 라인에 널리 배포되는 충분한 현물 재고를 보장합니다.

SOLH SI 시리즈 타이로드 프리 프로파일 공압 실린더는 ISO 15552(이전 ISO 6431) 및 VDMA 24562 국제 표준을 엄격하게 준수하며 비용 효율적인 중간급 대안으로 Festo DNC, SE 및 DSBA 시리즈 실린더와 완벽하게 호환됩니다. 노출된 타이 로드 없이 통합된 별 모양의 사각형 알루미늄 합금 프로파일로 구성된 실린더 본체는 뛰어난 구조적 강성, 뛰어난 비틀림 방지 및 편향 방지 성능을 제공하며, 자동화 라인에서 깔끔하게 나란히 배열하는 데 이상적인 깔끔한 내부식성 외관을 제공합니다. 양쪽에 내장된 전용 센서 홈은 별도의 장착 브래킷 없이 AirTAC CMSE, DMSE 및 CS1 마그네틱 스위치의 직접 설치를 지원합니다. PPV 탄성 범퍼와 결합된 표준 양면 수동 조절식 에어 쿠션이 장착되어 고속 중부하 왕복 운동 시 관성 충격을 효과적으로 완화하고 소음을 억제합니다. 프리미엄 듀얼 Y형 보상 밀봉 시스템은 0.1MPa의 초저 시동 압력과 안정적인 장기간 오일 프리 작동을 보장합니다. 경질 크롬 도금 45# 강철 피스톤 로드는 뛰어난 내마모성과 녹 저항성을 자랑합니다. 맞춤형 변형의 전체 라인업에는 SID 이중 동기 로드, SIJ 스트로크 조정 가능 모델, SIL 위치 잠금 버전, SIF 밸브 실린더 통합 액추에이터 및 SIQ 비틀림 방지 사각 피스톤 로드 유형이 포함되어 다양한 산업 요구 사항을 충족합니다. 전체 시리즈에는 실시간 피스톤 위치 피드백 및 PLC 연결 제어를 위해 기본적으로 내장형 자기 링이 사전 장착되어 있습니다. 유럽 ​​표준 수출 기계, 자동 조립, 포장, 자재 취급 및 공작 기계 보조 드라이브에 널리 채택된 이 제품은 안정적인 성능과 경쟁력 있는 가격의 균형을 유지하여 기존 타이로드 SC 실린더와 고가의 수입 DNC 실린더를 대체합니다.

SOLH CP96S 타이로드 프로파일 실린더는 ISO15552 및 VDMA24562 표준을 준수하며 원래 CP96S 시리즈와 완전히 상호 교환 가능합니다. 조절 가능한 에어 쿠션과 고무 패드를 결합한 이중 완충 시스템으로 설계되어 50~1000mm/s의 고속 및 고주파 왕복 운동에서 저소음과 부드러운 충격을 구현합니다. 내장형 타이로드 알루미늄 배럴은 기존 타이로드 실린더보다 15% 가벼우며 강성이 뛰어나고 내오프셋 하중이 뛰어납니다. 변형에는 단일 로드 표준 유형과 CP96SD 비틀림 방지 이중 로드 모델이 포함됩니다. M9B/A93 센서용 내장 자기 링 옵션; 고온 및 스테인리스강 피스톤 로드 버전을 사용할 수 있습니다. 보어 Φ32~125mm, 최대 2000mm까지 맞춤형 스트로크. 글로벌 장비 교체를 위한 공작 기계 및 대형 포장 자동화에 널리 사용됩니다.

SOLH HLH 초박형 측면 L 레일 선형 슬라이드 실린더는 설치 공간을 절약하기 위해 슬림한 로우 프로파일 본체를 갖춘 통합 단면 재순환 볼 가이드 레일과 경하중 정밀 위치 지정 전용 복동식 공압 슬라이드를 채택했습니다. 보어 크기는 6, 10, 16~20mm이며 표준 스트로크는 5~60mm, 작동 압력은 0.15~0.7MPa, 작동 온도는 -20℃~70℃입니다. 실린더 본체에는 4방향 장착 탭 구멍과 3면 공기 포트가 있어 유연한 배관 레이아웃이 가능합니다. 슬라이드 캐리지에는 상단과 전면에 고정용 탭 구멍과 위치 결정 핀 구멍이 장착되어 있습니다. 내장형 자기 링이 표준으로 제공되며 자기 리드 스위치를 장착하기 위한 이중 측면 슬롯이 있습니다. 피스톤 로드와 캐리지 사이의 플로팅 조인트는 측면 하중을 제거하고 뛰어난 직진성과 회전 방지 정밀도를 보장합니다. 트윈 레일 HLQ 시리즈와 비교하여 HLH는 3C 및 반도체 미니 검사 지그, 소형 푸시 클램핑 장치 및 소형 자동화 기계 내부의 왕복 위치 지정 메커니즘에 널리 적용되는 제한된 좁은 공간에 대한 더 얇은 윤곽을 특징으로 합니다.

SOLH HLQ / HLQL 트윈 샤프트 슬라이드 실린더는 측면 장착 실린더가 있는 HLQ 컴팩트 표준 버전과 매우 견고한 대칭 HLQL 모델을 포함하여 재순환 볼 선형 가이드를 채택합니다. 보어 크기는 6~25mm이고 스트로크는 10~150mm입니다. 트윈 평행 피스톤 로드 설계로 강력한 추력과 뛰어난 비틀림 방지 및 회전 방지 성능을 제공합니다. 피스톤과 슬라이드 캐리지 사이에 내장된 플로팅 조인트가 편심 측면 하중을 상쇄합니다. 베이스에는 3방향 장착 탭 구멍이 있고, 슬라이드 캐리지는 다중 표면 고정 장치 장착 구멍과 위치 지정 핀을 제공합니다. 자기 리드 스위치용 측면 슬롯과 내장 자석이 표준으로 제공됩니다. 다양한 버퍼 옵션을 사용할 수 있습니다. 이중/단일 조정 가능한 공기 버퍼, 유압 충격 흡수 장치 및 부드러운 왕복 운동과 높은 반복 위치 정확도를 위한 외부 정지 블록이 있습니다. HLQ는 공간이 제한된 중소형 하중에 적합한 반면, 대칭형 HLQL은 무거운 하중과 심각한 편심 오프셋을 처리합니다. 3C, 반도체 조립 및 테스트 장비의 자동 전송, 정밀 클램핑 및 선형 포지셔닝에 널리 사용됩니다.

SOLH HLS / HLSL 트윈 샤프트 슬라이드 실린더는 선 접촉 크로스 롤러 가이드를 채택하여 HLQ 볼 가이드 모델보다 훨씬 더 높은 강성, 반복 위치 정확도 및 편심 하중 저항을 제공합니다. 두 가지 변형이 가능합니다. 심각한 오프셋이 없는 중소형 하중을 위한 측면 장착 소형 실린더가 있는 표준 HLS; 무거운 하중, 큰 편심 토크 및 초정밀 요구 사항을 충족하는 중앙 실린더와 이중 평행 롤러가 있는 대칭형 HLSL입니다. 보어 크기는 6~25mm, 스트로크는 10~150mm입니다. 트윈 피스톤 로드는 강력한 추력과 비틀림 방지 성능을 제공하며, 내장된 플로팅 조인트는 측면 편향 응력을 제거합니다. 베이스는 3방향 장착 구멍을 지원하고, 슬라이드 캐리지는 다중 표면 고정 나사산 및 위치 지정 핀을 보유하며, 자기 링과 센서 슬롯이 표준으로 제공됩니다. 조정 가능한 공기 완충 장치, 유압 충격 흡수 장치 및 외부 기계적 정지 장치는 옵션 액세서리입니다. 작동 온도 범위는 -20℃ ~ 70℃입니다. 반도체, 의료 자동화, 공작 기계 지그 및 기타 견고한 초정밀 이송 및 클램핑 포지셔닝 스테이션에 널리 사용됩니다.

SOLH MSQ 랙 앤 피니언 로터리 액추에이터는 동급 SMC 로터리 테이블과 완전히 호환됩니다. 대칭형 듀얼 피스톤 기어 랙 구조로 구동되어 베인형 CRQ 실린더에 비해 3~4배 더 높은 토크와 우수한 반경방향 및 축방향 하중 용량을 생성합니다. H9 공차를 갖춘 MSQB 표준 시리즈와 H8 맞춤 및 ±0.01mm 반복 위치 정확도를 갖춘 MSQA 고정밀 시리즈의 두 가지 등급을 사용할 수 있습니다. 회전 테이블에는 위치 핀 구멍과 고정 장치 태핑 구멍이 사전 가공되어 있으며, 배선 및 튜브 라우팅을 위한 중앙 중공 관통 구멍도 있습니다. 0~190°의 무한 조정 가능한 스윙 범위를 위한 이중 끝 각도 조정 나사가 장착되어 있으며 고정 90°/180° 스윙 변형은 선택 사항입니다. 표준 고무 범퍼와 Suffix-R 통합 유압 충격 흡수 장치(L 낮은 운동 에너지 / H 높은 운동 에너지)의 두 가지 댐핑 솔루션이 제공됩니다. 이중 배관 레이아웃에는 기본 단면 포트와 E면 전면 포트가 포함됩니다. 내장된 자기 링은 M9BW 리드 스위치를 지원하여 위치 피드백 신호를 PLC로 전송합니다. 프레임 크기는 10~200이며 무급유 작동을 위해 수명이 긴 그리스가 미리 채워져 있습니다. PCB 광학 검사, 마이크로칩 정밀 포지셔닝, 패키징 방향 전환, 공작 기계 공작물 뒤집기 및 인덱싱, 회전율 및 다중 각도 포지셔닝 자동화를 위한 미니 매니퓰레이터 엔드 로터리 조인트에 널리 적용됩니다.

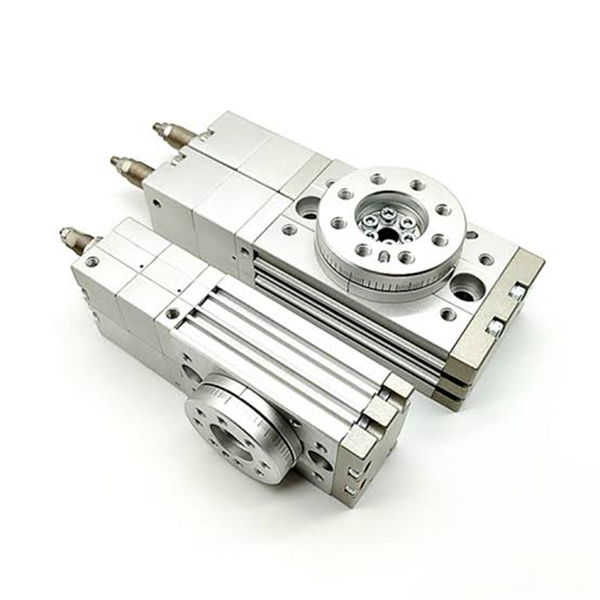

SOLH MSZ 3위치 랙 앤 피니언 공압 로터리 실린더는 3점 잠금 위치 지정(왼쪽 제한/중간 정지/오른쪽 제한)을 달성하도록 설계된 전용 로터리 액추에이터로, 중간 스테이션 위치 지정이 부족한 기존 2위치 로터리 실린더의 한계를 해결합니다. 이 시리즈는 전체 위치 전환을 위해 하나의 5/3방향 중앙 압력 솔레노이드 밸브만 있으면 복잡한 이중 밸브 공압 회로를 제거하여 시스템 레이아웃을 단순화하고 전체 엔지니어링 비용을 낮춥니다. 중간 잠금 위치는 ±10°의 미세한 각도 조정을 지원하고, 왼쪽 및 오른쪽 이동 제한은 0~95° 내에서 별도로 조정 가능하여 유연한 다중 각도 위치 지정을 제공합니다. 기본 MSZB, 고정밀 MSZA, 고무 버퍼 MSZB-R, 유압 버퍼 MSZA-R의 4가지 사양으로 분류됩니다. 듀얼 랙 듀얼 피스톤 내부 구조는 기어 백래시를 효과적으로 제거하고 빈번한 위치 전환 중에 안정적인 토크를 출력합니다. 통합 회전 플레이트에는 공작물을 직접 설치할 수 있도록 예약된 위치 지정 핀 구멍이 있으며, 배선과 공기 튜브를 깔끔하게 통과시키기 위한 중앙의 빈 관통 구멍과 쌍을 이룹니다. 표준 측면 센서 홈은 D-M9B 및 D-A93 자기 스위치에 맞아 3개 작업 스테이션의 실시간 신호 피드백을 실현합니다. MSZA는 최대 ±0.02mm의 위치 정확도를 자랑하며, 유압식 버퍼 변형은 고속 중부하 회전을 위해 큰 충돌 에너지를 완벽하게 흡수합니다. 장기간 안정적인 작동을 위해 오일 프리 자체 윤활 설계를 채택한 이 로터리 실린더는 공작물 분류 전환, 다중 스테이션 인덱싱, 전자 위치 지정 검사 및 포장 자동화 스티어링 플립 절차에 널리 사용됩니다.

SOLH HRQ 이중 피스톤 랙 및 피니언 로터리 실린더에는 마이크로 크기 HRQ2/3/7 및 중대형 HRQ10~HRQ200이 포함되며 스윙 각도는 0~190°로 무한 조정 가능합니다. 베인 로터리 액추에이터보다 더 높은 토크와 더 강한 굽힘/경사방향 하중 용량을 출력합니다. 세 가지 구성을 사용할 수 있습니다: 기본 기계적 정지 버퍼(경량 저속 작업을 위한 저비용), -통합 유압 충격 흡수 장치(고속 고부하 정밀 정지), -습하고 약간 부식성이 있는 환경을 위한 스테인레스 스틸 엔드 캡이 있는 -A(S) 유압 버전. 회전 테이블에는 튜브 및 배선을 위한 중앙 빈 관통 구멍과 범용 자기 리드 스위치와 호환되는 측면 센서 슬롯이 있습니다. 마이크로 모델은 하단 장착 구멍을 채택하고 중형/대형 크기는 유연한 레이아웃을 위해 다중 측면 장착 탭을 제공합니다. 수명이 긴 그리스가 사전 충전되어 있어 무급유 작동이 가능합니다. 선택하려면 토크, 반경방향/축방향 하중 및 굽힘 모멘트를 동시에 검증해야 합니다. 자동 조립, 재료 분류, 포장 캡핑 및 지그 전환 스테이션의 회전식 인덱싱에 널리 사용됩니다.
