공압 부품 시리즈

SOLH HFZ 선형 가이드 평행 공압 그리퍼는 SMC MHZ2 시리즈와 직접 상호 교환 가능합니다. 볼 리니어 가이드와 통합된 듀얼 피스톤 랙 앤 피니언 동기 변속기를 채택하여 강성이 높고 오프셋 하중 저항이 뛰어납니다. 세 가지 작동 방식을 사용할 수 있습니다: 표준 복동식 HFZ; 단동 상시 폐쇄형 HFSZ(공기가 차단될 때 스프링이 작업물을 고정함); 단동 상시 개방형 HFTZ(공기 손실 시 스프링이 작업물 해제). 보어 크기 범위는 6~40mm이며 반복 위치 정확도는 ±0.01~±0.02mm입니다. 다양한 장착 옵션에는 하단 태핑, 측면 장착 및 스루홀 N 유형이 포함됩니다. 양면 센서 홈과 내장형 자기 링은 개방/폐쇄 피드백을 위한 M9 시리즈 자기 스위치를 지원합니다. 외부 클램핑 및 내부 확장 그리핑에 적합합니다. 옵션 액세서리에는 먼지 커버, 고온 씰 및 NSF-H1 식품 등급 그리스가 포함됩니다. 조 오버행이 확장되면 효과적인 클램핑력이 감소합니다. 하중 계산 중에는 안전계수 ≥1.5가 필요합니다. 로봇 엔드 이펙터, 3C 전자 장치, 정밀 하드웨어, 사출 성형 및 포장 자동화 정밀 그리핑 스테이션에 널리 배포되며, 특히 전원 차단 안전 유지 또는 해제 및 측면 오프셋 하중이 있는 작업 조건이 필요한 응용 분야에 적합합니다.

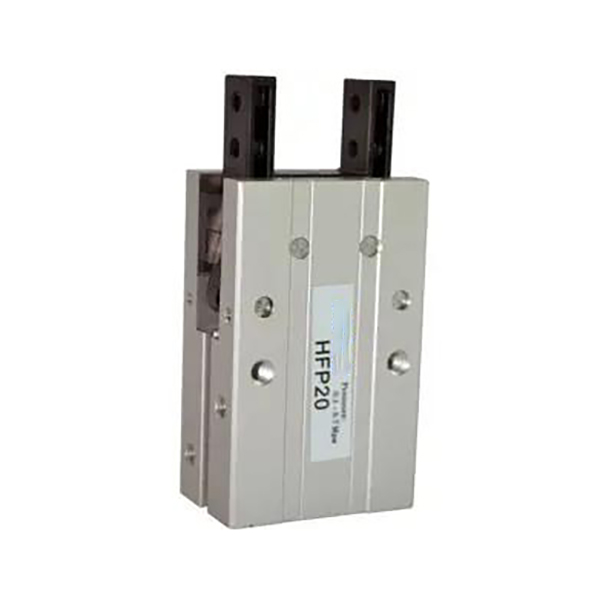

SOLH HFP 경제적인 레버형 평행 공압 그리퍼는 비용 효율적인 경량 그리핑 솔루션으로 기계식 레버 연결 전송을 채택합니다. 보어 크기는 10/16/20/25/32mm입니다. 피스톤이 확장되면 조가 닫히고 수축되면 열립니다. 클램핑력은 개방력보다 20%~30% 더 높아 안정적인 공작물 고정이 가능합니다. 장착 구멍은 측면, 하단, 후면의 3개 면에 제공됩니다. 내장된 영구 자석은 개방/폐쇄 상태 피드백을 위해 CS1-G 자기 스위치와 함께 작동합니다. 금속 마찰 격리 플레이트는 마모를 줄여 고주기 연속 작동에 적응합니다. HFZ 및 MHZ2와 같은 선형 가이드 그리퍼에 대한 경제적인 대안으로 자리잡은 이 그리퍼는 비용에 민감한 경하중 및 중하중 응용 분야에 적합합니다. 레버 조인트에는 정기적인 그리스 유지 관리가 권장됩니다. 3C 플라스틱 부품, 소형 스탬핑 하드웨어 및 소형 포장 부품의 고주파 처리에 널리 사용됩니다. 지속적으로 높은 오프셋 하중이 있거나 초고정밀 조립 요구 사항이 있는 조건에는 권장되지 않습니다.

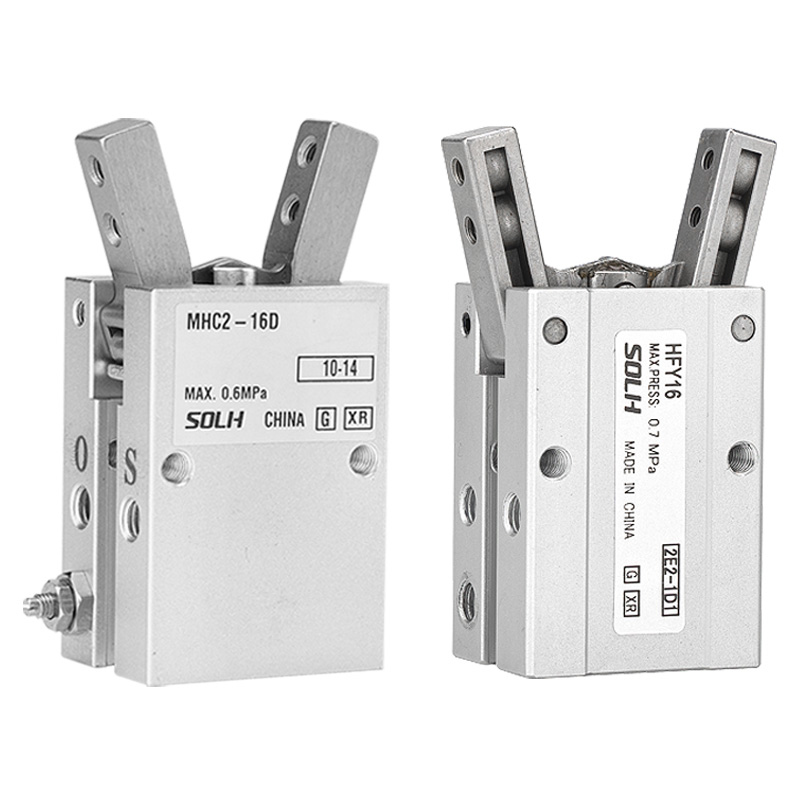

SOLH HFY Y형 피벗 스윙 공압 그리퍼는 SMC MHC2에 대한 비용 효율적인 교체 가능한 대안으로 사용됩니다. 레버 토크 증폭 기능을 갖춘 단일 피스톤 피봇 링키지로 구동됩니다. 복동식 HFY와 단동식 상시 개방형 HFTY의 두 가지 변형이 제공됩니다. 스윙 범위는 +30°/-10°에 도달하며 총 유효 스윙 각도는 약 40°입니다. 내장된 조정 가능한 스로틀 밸브는 개폐 시 독립적인 속도 조절을 가능하게 하며 반복 위치 정확도는 ±0.02mm를 달성합니다. 보어 크기는 6/10/16/20/25/32mm입니다. 세 가지 장착 표면(하단, 측면, 후면)을 사용할 수 있습니다. 내장형 자기 링은 제한 신호 피드백을 위해 CMSH 및 DS1-G 자기 스위치와 호환됩니다. 제한된 설치 공간과 고주파 경하중 취급 조건에서 원형, 곡선 및 불규칙한 소형 부품의 외부 래핑 그리핑에 이상적입니다. 선택 시 조 오버행이 길어지면 클램핑 토크가 감소한다는 점에 유의하십시오. 부하 검증에는 안전계수 ≥1.5가 필요합니다. 기존 MHC2와 비교하여 HFY는 스윙 각도가 약간 더 좁지만 뛰어난 비용 성능으로 3면 장착을 지원합니다. 더 넓은 스윙 범위 또는 전원 차단 상시 닫힘 유지 기능이 필요한 경우 정품 MHC2를 권장합니다.

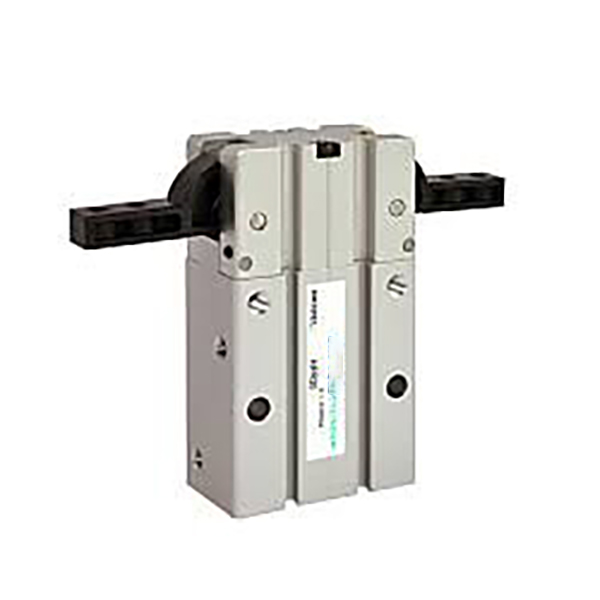

SOLH HFR 피벗 연결 장치 180° 넓게 열리는 공압 그리퍼는 피스톤 연결 장치로 구동되어 조를 회전시킵니다. 각 조는 최대 90°까지 회전하며 완전히 열렸을 때 직선을 형성하여 최대 여유 공간을 제공하고 픽 앤 플레이스 중에 기계적 간섭을 제거합니다. 보어 크기는 순수 복동식 설계로 10/16/20/25/32mm를 포괄합니다. -2°~-5°의 오버클로즈 각도는 안정적인 클램핑을 보장합니다. 세 가지 장착 표면(측면, 하단, 후면)을 사용할 수 있습니다. 베이스에 핀 구멍을 배치하면 조립 정확도가 향상되고 접미사 N 스루홀 장착은 선택 사항입니다. 모든 모델에는 CMSH 자기 스위치와 호환되는 영구 자석과 센서 홈이 내장되어 있습니다. 최적화된 방진 조 구조와 마찰 방지 금속 분리기는 먼지가 중간 정도인 작업장 환경에서 500만 주기 이상의 서비스 수명을 제공합니다. 깊은 공동 작업물, 대형 플라스틱 하우징 및 상자 재료의 그립핑 및 회전에 널리 사용됩니다. MHW2 기어 구동식 스윙 그리퍼는 극단적인 회피 여유 공간이 필요하지 않은 경우 중하중 응용 분야에 고려할 수 있습니다. 토크 계산 중에는 최소 30%의 안전 여유를 확보해야 합니다. 확장된 조 오버행은 효과적인 클램핑 토크를 크게 감소시킵니다.

SOLH CJ1 초소형 핀 공압 실린더는 Ø2.5 및 Ø4 구경으로 제공되는 동급 SMC 모델과 호환 가능합니다. Ø2.5는 단동 스프링 리턴 전용이고, Ø4는 단동 및 복동 버전을 모두 지원합니다. 슬림하고 초경량(2~3.5g)으로, 쿠션이 내장되어 있지 않아 빠른 반응이 가능합니다. 로드 측 공기 포트는 ±90° 회전하여 튜브 레이아웃을 용이하게 할 수 있습니다. 양쪽 끝단에 수나사가 있어 별도의 브라켓 없이 직접 축 고정이 가능합니다. 0.5MPa에서 0.64~6.3N 범위의 추력을 제공하며, 섬세한 작은 작업물에 대한 충격 손상을 방지하기 위해 100g 미만의 미소 하중에 적합합니다. NBR 씰은 깨끗한 환경을 위해 오일 프리 작동을 지원합니다. 3C 버튼 내구성 테스트, 칩 배출, 마이크로 부품 포지셔닝, 정밀 기기 미세 조정 및 의료 기기용 소형 액추에이터를 포함한 짧은 스트로크 고주파 푸시-풀 작업에 널리 적용됩니다. 선택 시 최소 50%의 추력 안전 계수를 권장합니다.

SOLH CJP2 소형 복동 핀 공압 실린더는 동등한 SMC 모델과 완전히 호환됩니다. 보어 크기에는 Ø4/6/10/16mm가 포함되며 CJP2(자석 없음)와 CDJP2(자석 링 내장)로 나뉩니다. 충격과 소음을 줄이기 위해 양쪽 끝에 고무 쿠션을 장착한 순수 복동형 설계입니다. 기존 CJP 시리즈와 비교하여 더 짧은 차체 구조를 채택하고 55%~65% 중량 감소를 달성합니다. 기본, 패널, 플랜지, 풋 마운트 등 6가지 장착 스타일을 사용할 수 있으며 내장형 설치, 축 고정 및 측면 조립에 적합합니다. 모든 크기에는 자석 링이 함께 제공됩니다. 최소 Ø4 변형도 양방향 위치 피드백을 위해 듀얼 M9 시리즈 자기 스위치를 지원합니다. 경질 양극 처리된 알루미늄 배럴과 NBR 씰을 사용하면 300만 회 이상의 서비스 수명과 꾸준한 양방향 추력으로 오일 없이 작동할 수 있습니다. 3C 산업의 마이크로 부품 배출, 버튼 내구성 테스트, 정밀 기기 미세 조정 및 의료 장비용 소형 액추에이터와 같은 짧은 스트로크 양방향 푸시-풀 응용 분야에 널리 사용됩니다. 선택 시 최소 30%의 부하 안전 여유를 확보해야 합니다. 스프링 리턴이 필요한 경우 단동 CJP를 선택하고 극도로 제한된 초경량 적재 공간에는 CJ1 초소형 실린더를 선택하십시오.

SOLH CJP 단동 스프링 리턴 마이크로 핀 공압 실린더는 동등한 SMC 모델과 완전히 호환됩니다. 보어 크기는 CJP(자기 링 없음) 및 CDJP(자기 링 내장) 변형을 포함하여 Ø4/6/10/16mm를 포괄합니다. 단동 설계는 공기 공급 장치 아래로 확장되고 전원 차단 재설정 안전 기능을 갖춘 공기 차단 시 스프링을 통해 자동으로 수축됩니다. 쿠션이 내장되어 있지 않아 빠른 반응과 최대 250cpm의 최대 사이클링 빈도를 제공합니다. 패널 마운트 B와 매립형 마운트 S의 두 가지 장착 스타일을 사용할 수 있습니다. 매우 짧은 본체를 기계 내부에 내장하여 설치 공간을 절약할 수 있습니다. 경질 양극산화 처리된 황동 배럴과 NBR 씰은 300만 주기 이상의 서비스 수명으로 오일을 사용하지 않는 청정 환경 작동을 지원합니다. 단방향 배출, 위치 결정 정지, 소형 지그 구동, 3C 버튼 내구성 테스트 및 기타 짧은 스트로크 단일 방향 작동에 널리 사용됩니다. 선택 시 최소 50%의 추력 안전 여유를 권장합니다. 양방향 푸시-풀 모션을 위해서는 CJP2 복동 모델을 선택하고 극도로 제한된 공간에서 초경량 페이로드를 위해서는 CJ1 초소형 실린더를 선택하세요.

SOLH CDJ2 스테인리스 스틸 펜형 미니 공압 실린더는 SMC CJ2 시리즈와 완전히 호환되며 자기 위치 스위치와 호환되는 내장 자기 링이 있는 보어 크기 ø6/10/16으로 제공됩니다. 녹 방지 및 가벼운 부식 방지 성능을 위해 304 스테인리스 스틸 배럴과 피스톤 로드로 제작되어 습한 식품 등급 의료 및 청정 환경에 적합합니다. 타이로드가 없는 압착된 엔드 캡 디자인은 작고 가벼운 외형을 제공합니다. 전체 변형에는 CDJ2B 복동 표준 유형, CDJ2E 단동 스프링 리턴, CDJ2ET 단동 스프링 확장 및 비틀림 방지 위치 지정을 위한 CDJ2KB 비회전 육각 피스톤 로드가 포함됩니다. 표준 고무 쿠션; 고속에서 충격을 줄이기 위해 Ø10/16에는 Z 에어 쿠션이 옵션으로 제공됩니다. 최소 시동 압력은 0.06MPa에 도달하여 500만 주기 이상의 서비스 수명으로 오일을 사용하지 않는 연속 작동을 지원합니다. 플랜지, 풋 브래킷 및 이중 클레비스를 포함한 전체 장착 액세서리 세트를 사용할 수 있습니다. C85 및 MI 미니 실린더와 비교하여 CDJ2는 더 풍부한 사양과 더 나은 비용 성능을 제공합니다. 3C 테스트, 식품 기계 및 의료 자동화를 위한 제한된 공간 장비의 고주파 선형 푸시-풀 모션에 널리 사용됩니다. 선택 시 추력에 대한 최소 50%의 안전 여유를 권장합니다.

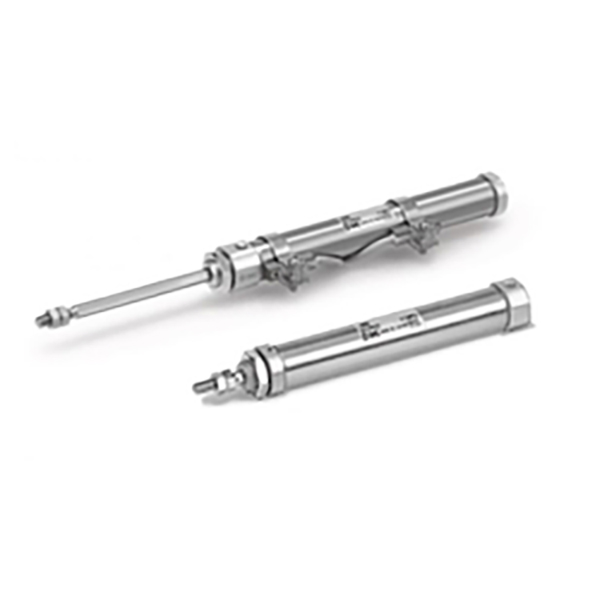

SOLH CJ2K 스테인레스 스틸 비회전 미니 실린더는 CJ2 실린더 제품군에 속하며 수입된 원본 CJ2K와의 전체 치수 호환성이 특징입니다. 내경 크기는 Φ10 및 Φ16을 포함합니다. 기계적 비틀림 방지 성능을 위해 육각형 피스톤 로드와 가이드 구조가 내장되어 있습니다. 회전 공차: Φ10의 경우 ≤±1.5°, Φ16의 경우 ≤±1°로 왕복 운동 중 일반 원형 로드 실린더에서 발생하는 하중 편향 문제를 제거합니다. 녹과 습기에 강한 304 스테인레스 스틸 배럴로 제작되었으며 슬림하고 컴팩트한 외형이 특징입니다. 세 가지 작동 모드는 선택 사항입니다: 복동, 단동 스프링 복귀 및 단동 스프링 확장. 내장형 자기 링은 선택 사항이며 위치 피드백을 위해 M9BW 자기 스위치와 호환됩니다. 양쪽 끝에 표준 고무 쿠션; 최대 800만 주기의 기계적 서비스 수명으로 오일 프리 작동이 지원됩니다. 기본 유형, 풋 마운트, 플랜지 마운트 및 이중 클레비스 마운트를 포함한 다양한 장착 옵션을 사용할 수 있습니다. 3C 자동화의 플랫 지그 푸싱, 광학 검사용 카메라의 선형 공급, 가이드 슬롯 내부의 공작물 운송 및 플랫 공작물의 배출과 같이 끝 고정구의 고정 각도 자세가 필요한 응용 분야에 이상적입니다. 각도 제한이 불필요하고 경제성을 중시하는 경우 표준형 CJ2 환봉 실린더를 권장합니다. 가이드 부싱의 마모 및 회전 방지 정밀도 저하를 방지하려면 피스톤 로드에 과도한 레이디얼 측면 하중을 가하지 마십시오.
