에어 실린더

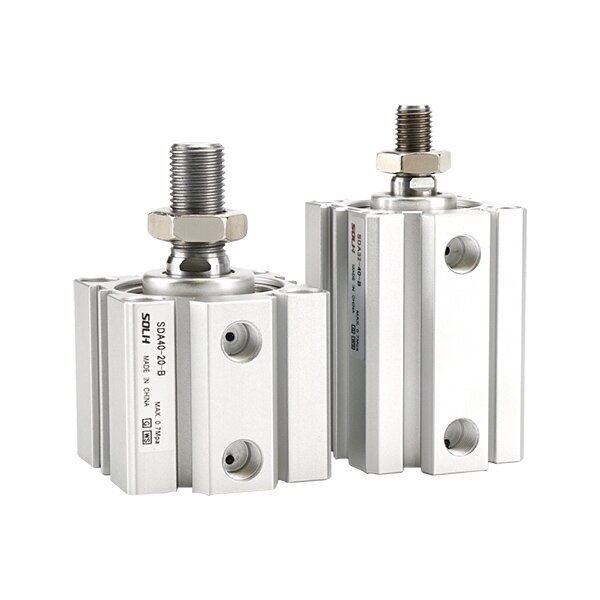

SOLH SDA 사각 초박형 컴팩트 실린더는 경제적인 소형 공압식 액츄에이터입니다. 본체 길이는 표준 타이로드 실린더의 1/2~1/3에 불과하며 내장형 설치를 지원하여 공간을 절약합니다. 장착 치수는 Airtac ACQ 및 SMC CQ2 시리즈와 호환됩니다. 이 제품은 복동형, SSA/STA 단일 스프링 리턴형, SDAD 트윈 로드, SDAJ 조정 가능한 스트로크 및 SDAS 자석 장착 모델 등 포괄적인 변형을 제공합니다. 양쪽 끝부분에 고무 범퍼가 내장되어 있어 충격을 흡수하고 소음을 줄여줍니다. 그리스가 저장된 저마찰 씰로 장기간 오일 프리 작동이 가능합니다. 공간이 제한된 장비를 위한 비용 효율적인 솔루션으로 3C 자동화, 포장 기계 및 고정 장치에 널리 적용되는 짧은 스트로크 푸싱, 클램핑 및 위치 지정에 적합한 보어 크기 Φ12~100mm.

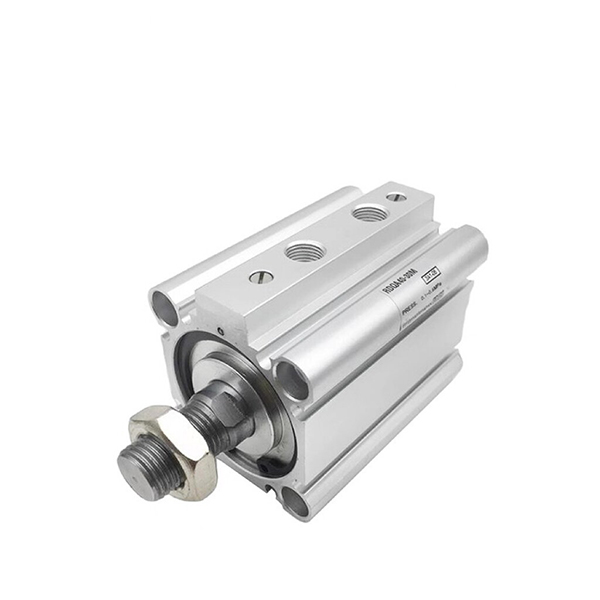

SOLH RQ 박형 실린더는 SMC RQ/RDQ 시리즈와 호환 가능합니다. CQ2 고무 완충기 대비 3배의 에너지 흡수 능력과 50% 낮은 작동 소음을 갖춘 혁신적인 링리스 내장형 에어 쿠션 구조를 채택했습니다. 초슬림 사각 배럴은 기존 에어쿠션 얇은 실린더보다 20% 짧으며 장착 치수는 CQ2 및 CQS에 적합하여 직접 업그레이드 교체가 가능합니다. 변형에는 비자성 RQ, 자석 장착 RDQ 및 수직 하중 낙하 방지를 위한 잠금 가능 RLQ가 포함됩니다. 50~500mm/s의 연속 고속왕복에 적합합니다. 내경 Φ20~100mm이며 오일 프리 작동을 지원합니다. 낮은 충격과 낮은 소음을 요구하는 고주기 자동화 로딩/언로딩, 정밀 클램핑 및 포지셔닝에 널리 사용됩니다.

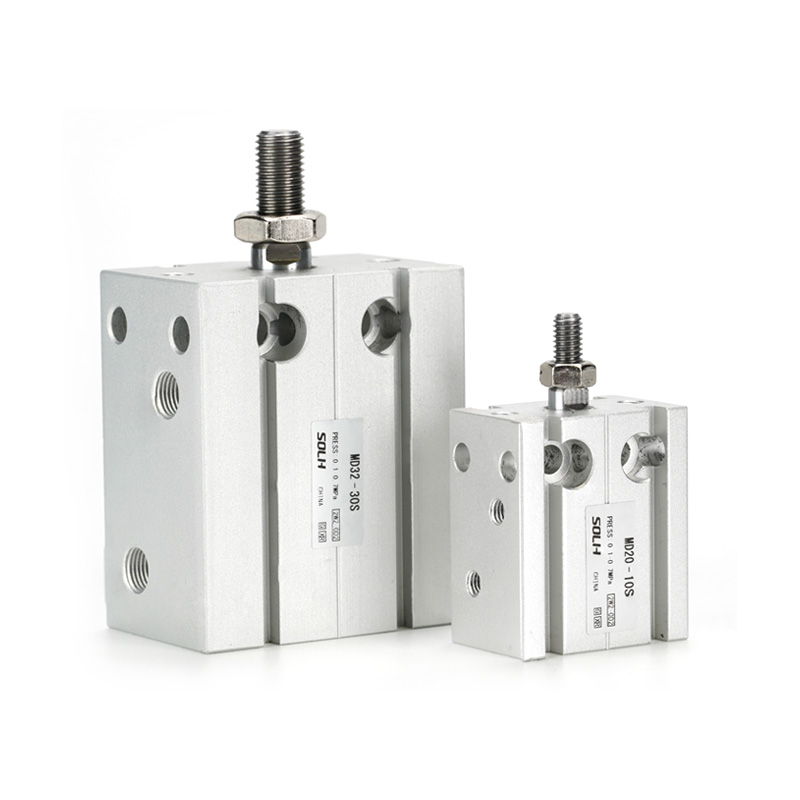

SOLH MD 다중 위치 자유 장착 콤팩트 실린더는 블록 본체의 6개 측면에 탭 장착 구멍이 있어 어떤 각도에서도 브래킷 없이 설치할 수 있으며 표준 원형 실린더보다 30%~50% 더 얇아 좁은 고밀도 장비 레이아웃에 적합합니다. 표준 단일 로드 복동 MD, 단일 로드 단동 MSD(스프링 연장)/MTD(스프링 후퇴), 비틀림 방지 이중 로드 MDD 및 스트로크 조정 가능 이중 로드 MDJ 등 5가지 하위 모델이 모든 작동 모드를 포괄합니다. 보어 크기는 6~32mm이며 표준 스트로크는 5~60mm입니다. 각 장치에는 전면 고무 버퍼와 자기 센서용 이중 측면 슬롯이 내장되어 있습니다. suffix-S는 CMSH/DMSH 리드 스위치와 호환되는 통합 영구 자석을 나타냅니다. 피스톤 로드는 오일이 필요 없는 원활한 작동을 위해 통합된 자체 윤활 부싱을 채택했습니다. 이중 로드 변형은 오프셋 하중으로 인한 측면 편향을 제거하는 반면, MDJ는 유연한 스트로크 미세 조정을 위한 후면 조정 나사를 갖추고 있습니다. 3C, 반도체 및 일반 소형 자동화 기계의 소형 지그의 경량 클램핑, 배출, 압착 및 정밀 위치 결정에 널리 적용됩니다.

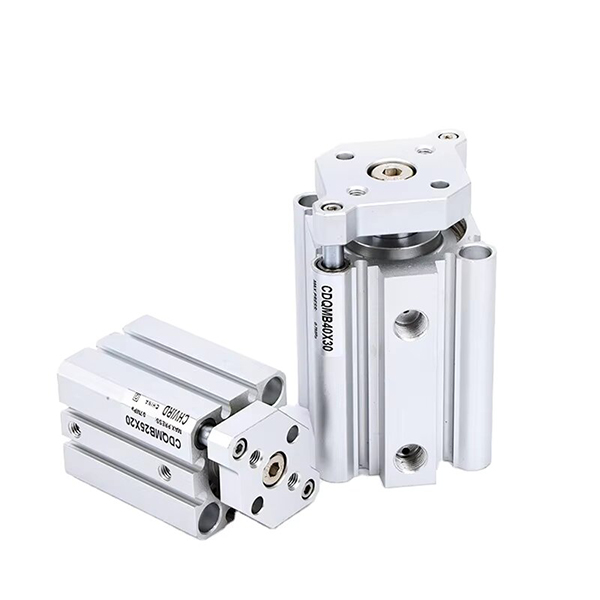

SOLH CQM 고강성 가이드 박형 실린더는 SMC CQM/CDQM과 호환 가능합니다. 평행한 이중 가이드 로드가 통합된 CQ2 얇은 실린더 구조를 기반으로 제작되어 CQ2와 동일한 본체 길이를 유지하고 외부 가이드가 필요하지 않습니다. 측면 하중 저항은 표준 CQ2 실린더보다 2~4배 더 높으며 피스톤 로드 회전 허용 오차는 ±0.2° 이하입니다. 변형에는 비자성 CQM, 자석 장착 CDQM 및 CQM-XB24 긴 수명 모델이 포함됩니다. 양쪽 끝에 고무 범퍼가 장착되어 있으며 오일 프리 작동을 지원합니다. 내경 Φ12~100mm, 장착 치수는 CQ2/CQS와 호환됩니다. 전자 조립 자동화에서 오프셋 로드를 사용하는 짧은 스트로크 정밀 푸싱 및 고정 장치 클램핑에 이상적입니다.

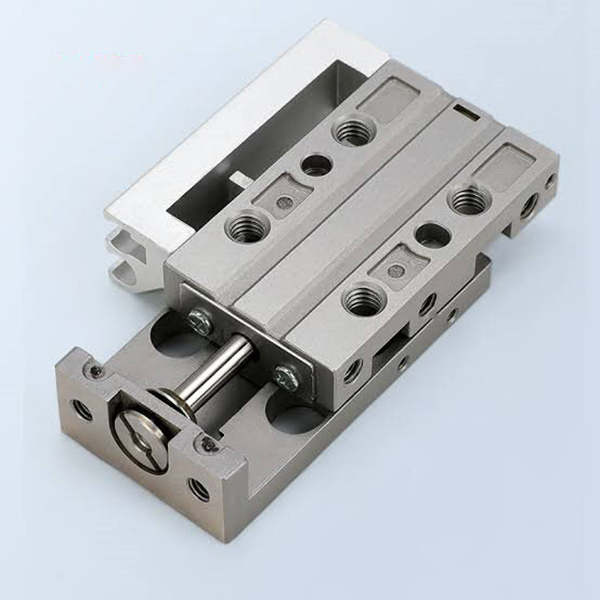

SOLH MXJ 초소형 고정밀 공압 슬라이드 테이블은 SMC MXJ 시리즈와 호환 가능합니다. 통합된 스테인레스 스틸 볼 리니어 가이드가 장착되어 평행도 정확도 0.005mm, 반복 위치 정확도 ±0.01mm를 달성합니다. 초박형 경량 본체로 MXQ 슬라이드 테이블보다 30%~50% 더 작은 상하좌우 3면 장착이 가능합니다. 보어 크기 Φ4.5~16mm, 듀얼 엔드 고무 버퍼 및 0~5mm 조정 가능한 스트로크를 위한 옵션 금속 리미터가 장착되어 있습니다. 대칭 설계로 배관 및 센서의 좌우 교환이 가능하며 오일 프리 클린 환경에 적합합니다. 안정적인 고주파 단행정 운동이 가능하며 3C 마이크로 핸들링, 광학 검사, 소형 조립 및 소형 의료 자동화 장비의 미크론 수준 선형 운동에 널리 채택됩니다.

SOLH MXP 초고정밀 공압 슬라이드 테이블은 SMC MXP 시리즈와 호환 가능합니다. 통합 마르텐사이트 스테인리스 스틸 본체와 내장형 볼 리니어 가이드를 채택하여 이동 평행도 0.004mm, 회전 오차 ±0.03°, 반복 위치 정확도 ±0.01mm를 달성합니다. 초슬림 콤팩트 바디는 MXJ 모델보다 10%~20% 더 슬림해 3면 장착과 전환 가능한 축/측면 배관을 지원합니다. 표준 고무 버퍼, 옵션 금속 리미터 및 유압 버퍼가 장착된 보어 크기 Φ6~16mm Φ8 이상에 사용할 수 있습니다. 오일 프리의 청정 환경과 안정적인 고주파 왕복 운동을 지원합니다. 광학 검사, 칩 본딩, 마이크로 부품 조립, 고급 의료 장비 등 엄격한 모션 정밀도가 요구되는 제한된 공간의 자동화 스테이션에 이상적입니다.

SOLH MXH 협소형 공압 슬라이드 테이블은 SMC MXH 시리즈와 호환 가능합니다. 듀얼 피스톤으로 구동되고 순환 볼 가이드 레일이 장착되어 밀집된 병렬 레이아웃에 적합한 초소형 본체를 채택합니다. 기존 MXU 슬라이드의 약 6배에 달하는 허용 토크, 반복 위치 정확도 ±0.02mm, 최대 표준 스트로크 최대 60mm로 뛰어난 오프셋 방지 및 비틀림 방지 기능을 갖추고 있습니다. 4방향 취부 및 3면 배관을 지원하며, 각종 자기 스위치와 호환되는 자석 내장, 듀얼 엔드 고무 완충 장치를 갖추고 있어 지속적인 오일 프리 작동이 가능합니다. 공간이 제한된 자동화 장비에서 캔틸레버 또는 일방적 하중을 받는 3C 부품 및 소형 플라스틱 부품의 중정밀 장행정 고주파 이송에 널리 사용되는 보어 크기 Φ6~20mm.

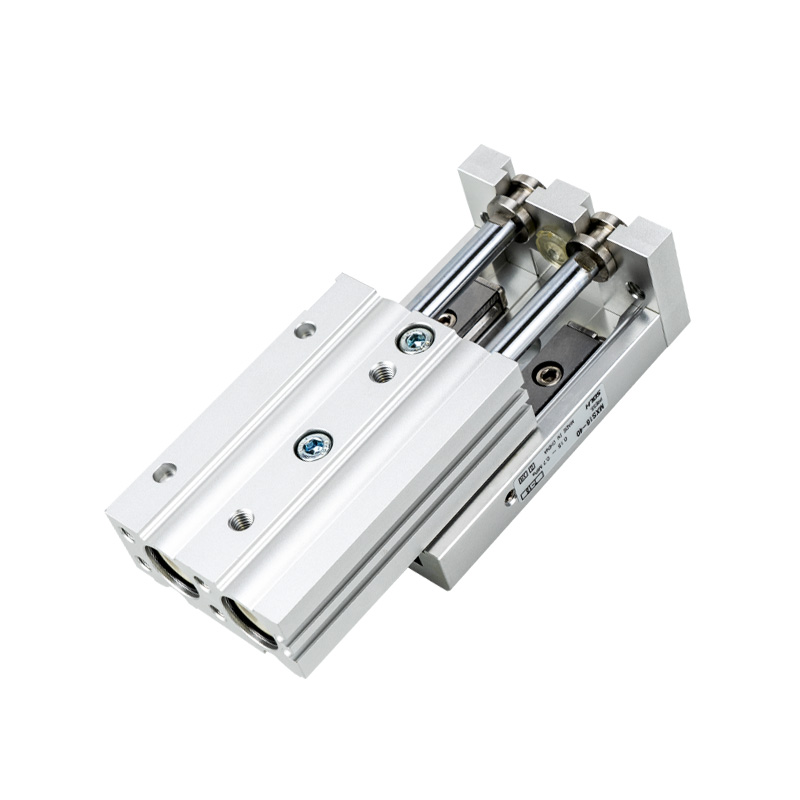

SOLH MXS 고강성 일체형 공압 슬라이드 테이블은 SMC MXS 시리즈와 완전 호환 가능합니다. 제로 클리어런스 이동을 위해 이중 피스톤 구동 및 사전 로드된 크로스 롤러 가이드 레일을 채택하여 동일한 보어와 최대 ±0.01mm의 반복 위치 정확도로 단일 실린더 슬라이드의 두 배 추력을 제공합니다. 초박형 통합 구조로 분할 실린더와 외부 가이드 세트에 비해 설치 공간이 30%~50% 절약됩니다. 위치 결정 핀 구멍(하단, 측면, 축)을 사용한 3면 장착이 지원됩니다. 표준 스트로크 10~150mm, 옵션 0~5mm 스트로크 조절 장치를 갖춘 보어 크기 Φ6~25mm. 내장된 자석은 자기 스위치에 적합하며 오일 프리 작동을 가능하게 합니다. 반도체, 3C 정밀 조립 및 광학 부품 정렬 스테이션의 고강성, 고정밀 선형 이송에 널리 사용됩니다.

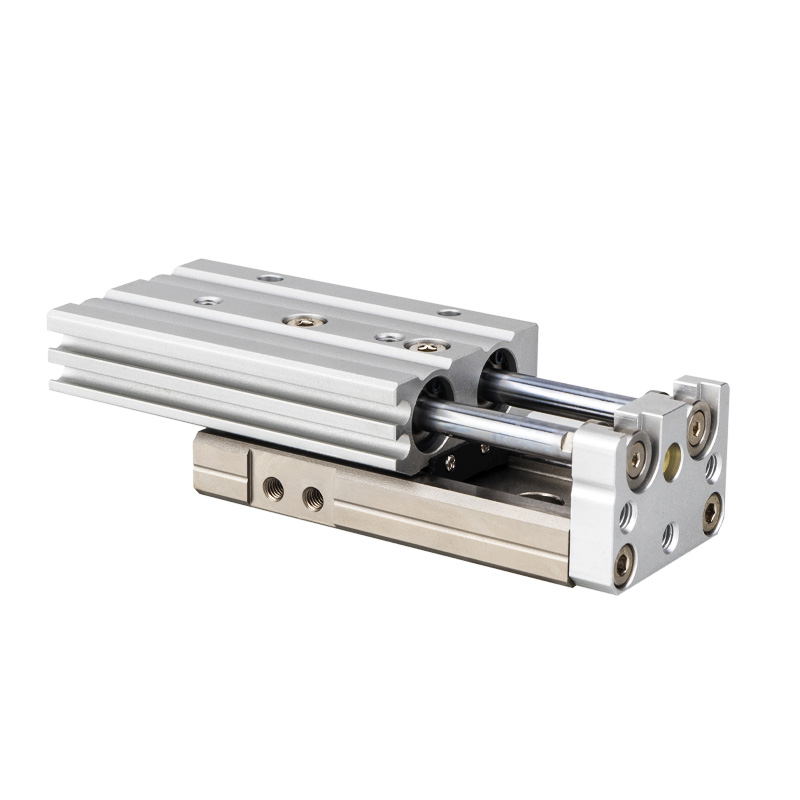

SOLH MXQ 경제적인 공압 슬라이드 테이블은 SMC MXQ 시리즈와 호환 가능합니다. MXS보다 높이가 낮고 무게가 가벼운 초박형 경량 통합 유닛으로 제작된 듀얼 피스톤 구동 및 무예압 재순환 볼 가이드 레일을 채택하여 ±0.02mm의 반복 위치 정확도를 달성합니다. 위치 결정 핀 구멍(하단, 측면, 축 방향)을 사용한 3면 장착이 가능합니다. 보어 크기 Φ6~25mm, 표준 스트로크 10~150mm, 옵션 0~5mm 스트로크 조절기. 내장된 자석은 자기 스위치에 적합하며 오일 프리 작동을 지원합니다. 비용 효율적인 기본 선형 액추에이터로서 예산에 민감한 프로젝트에 적합하며 소형 전자 및 플라스틱 부품의 경부하 고주파 전송 및 표준 정밀도 자동 조립 라인에 널리 사용됩니다.
