공압 부품 시리즈

SOLH MXJ 초소형 고정밀 공압 슬라이드 테이블은 SMC MXJ 시리즈와 호환 가능합니다. 통합된 스테인레스 스틸 볼 리니어 가이드가 장착되어 평행도 정확도 0.005mm, 반복 위치 정확도 ±0.01mm를 달성합니다. 초박형 경량 본체로 MXQ 슬라이드 테이블보다 30%~50% 더 작은 상하좌우 3면 장착이 가능합니다. 보어 크기 Φ4.5~16mm, 듀얼 엔드 고무 버퍼 및 0~5mm 조정 가능한 스트로크를 위한 옵션 금속 리미터가 장착되어 있습니다. 대칭 설계로 배관 및 센서의 좌우 교환이 가능하며 오일 프리 클린 환경에 적합합니다. 안정적인 고주파 단행정 운동이 가능하며 3C 마이크로 핸들링, 광학 검사, 소형 조립 및 소형 의료 자동화 장비의 미크론 수준 선형 운동에 널리 채택됩니다.

SOLH MXP 초고정밀 공압 슬라이드 테이블은 SMC MXP 시리즈와 호환 가능합니다. 통합 마르텐사이트 스테인리스 스틸 본체와 내장형 볼 리니어 가이드를 채택하여 이동 평행도 0.004mm, 회전 오차 ±0.03°, 반복 위치 정확도 ±0.01mm를 달성합니다. 초슬림 콤팩트 바디는 MXJ 모델보다 10%~20% 더 슬림해 3면 장착과 전환 가능한 축/측면 배관을 지원합니다. 표준 고무 버퍼, 옵션 금속 리미터 및 유압 버퍼가 장착된 보어 크기 Φ6~16mm Φ8 이상에 사용할 수 있습니다. 오일 프리의 청정 환경과 안정적인 고주파 왕복 운동을 지원합니다. 광학 검사, 칩 본딩, 마이크로 부품 조립, 고급 의료 장비 등 엄격한 모션 정밀도가 요구되는 제한된 공간의 자동화 스테이션에 이상적입니다.

SOLH MXH 협소형 공압 슬라이드 테이블은 SMC MXH 시리즈와 호환 가능합니다. 듀얼 피스톤으로 구동되고 순환 볼 가이드 레일이 장착되어 밀집된 병렬 레이아웃에 적합한 초소형 본체를 채택합니다. 기존 MXU 슬라이드의 약 6배에 달하는 허용 토크, 반복 위치 정확도 ±0.02mm, 최대 표준 스트로크 최대 60mm로 뛰어난 오프셋 방지 및 비틀림 방지 기능을 갖추고 있습니다. 4방향 취부 및 3면 배관을 지원하며, 각종 자기 스위치와 호환되는 자석 내장, 듀얼 엔드 고무 완충 장치를 갖추고 있어 지속적인 오일 프리 작동이 가능합니다. 공간이 제한된 자동화 장비에서 캔틸레버 또는 일방적 하중을 받는 3C 부품 및 소형 플라스틱 부품의 중정밀 장행정 고주파 이송에 널리 사용되는 보어 크기 Φ6~20mm.

SOLH MXS 고강성 일체형 공압 슬라이드 테이블은 SMC MXS 시리즈와 완전 호환 가능합니다. 제로 클리어런스 이동을 위해 이중 피스톤 구동 및 사전 로드된 크로스 롤러 가이드 레일을 채택하여 동일한 보어와 최대 ±0.01mm의 반복 위치 정확도로 단일 실린더 슬라이드의 두 배 추력을 제공합니다. 초박형 통합 구조로 분할 실린더와 외부 가이드 세트에 비해 설치 공간이 30%~50% 절약됩니다. 위치 결정 핀 구멍(하단, 측면, 축)을 사용한 3면 장착이 지원됩니다. 표준 스트로크 10~150mm, 옵션 0~5mm 스트로크 조절 장치를 갖춘 보어 크기 Φ6~25mm. 내장된 자석은 자기 스위치에 적합하며 오일 프리 작동을 가능하게 합니다. 반도체, 3C 정밀 조립 및 광학 부품 정렬 스테이션의 고강성, 고정밀 선형 이송에 널리 사용됩니다.

SOLH MXQ 경제적인 공압 슬라이드 테이블은 SMC MXQ 시리즈와 호환 가능합니다. MXS보다 높이가 낮고 무게가 가벼운 초박형 경량 통합 유닛으로 제작된 듀얼 피스톤 구동 및 무예압 재순환 볼 가이드 레일을 채택하여 ±0.02mm의 반복 위치 정확도를 달성합니다. 위치 결정 핀 구멍(하단, 측면, 축 방향)을 사용한 3면 장착이 가능합니다. 보어 크기 Φ6~25mm, 표준 스트로크 10~150mm, 옵션 0~5mm 스트로크 조절기. 내장된 자석은 자기 스위치에 적합하며 오일 프리 작동을 지원합니다. 비용 효율적인 기본 선형 액추에이터로서 예산에 민감한 프로젝트에 적합하며 소형 전자 및 플라스틱 부품의 경부하 고주파 전송 및 표준 정밀도 자동 조립 라인에 널리 사용됩니다.

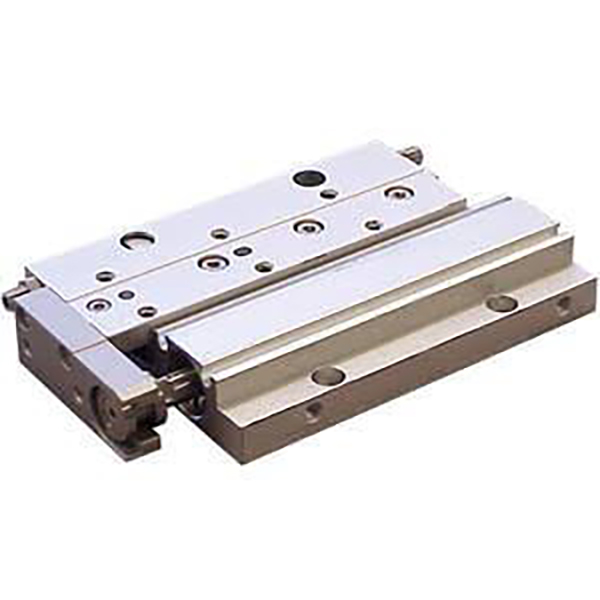

SOLH Richge MXF 초박형 고강성 공압 슬라이드 테이블은 SMC MXF 시리즈와 호환 가능합니다. 실린더와 크로스 롤러 가이드를 평행하게 배치하여 MXS 동급 모델에 비해 본체 높이가 40% 감소되어 수직 간격이 제한된 자동화 장비에 이상적입니다. 위치 결정 핀 구멍, 반복 위치 결정 정확도 ±0.02mm, 보어 크기 Φ8~20mm 및 최대 표준 스트로크 100mm를 갖춘 상단 및 하단 이중 장착을 지원합니다. 듀얼 엔드 폴리우레탄 버퍼가 표준으로 장착되어 있으며 옵션으로 X10/X11 스트로크 조절 장치 및 유압 버퍼가 장착되어 있습니다. 내장된 자석은 자기 스위치와 함께 작동하며 오일을 사용하지 않고 장기간 작동할 수 있습니다. 3C 모듈 핸들링, 정밀 프레싱, 스테이션 전환 등 중하중 장행정 이송에 널리 사용됩니다.

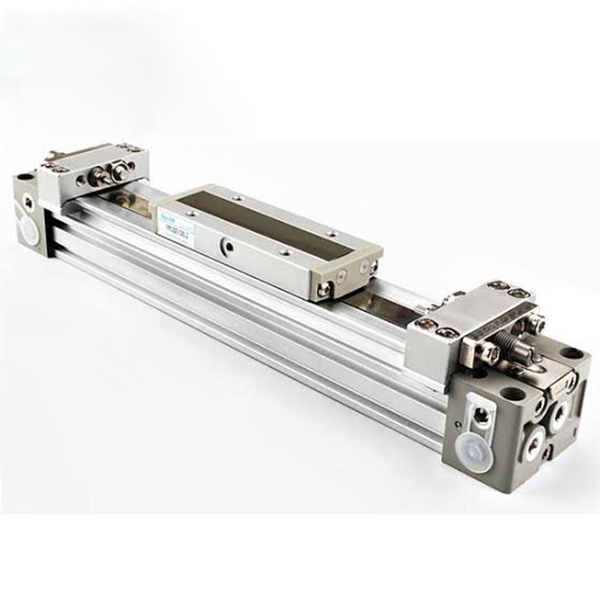

SOLH MY1B 기계조인트 기본 로드리스 실린더는 해당 SMC 모델과 완벽한 호환성을 구현합니다. 내부 씰링 벨트와 외부 방진 벨트를 장착하여 전체 설치 길이가 유효 스트로크에 가까운 외부 피스톤 로드를 취소하고 타이 로드 실린더에 비해 배치 공간을 50% 이상 절약합니다. 보어 크기는 Φ10~100mm이며 최대 스트로크는 최대 5000mm입니다. 슬라이드 테이블은 내굴곡성이 뛰어나 피스톤과 견고하게 결합되어 있어 경하중에서도 보조 가이드 없이 직접 하중 장착이 가능합니다. 4방향 배관(전면, 후면, 측면, 하단)이 가능합니다. Φ25~40 모델은 17%의 경량화를 실현합니다. 표준 내장형 조절식 에어 쿠션이 장착되어 있으며 옵션으로 외부 유압 버퍼와 듀얼 엔드 스트로크 조절기가 장착되어 있습니다. 사전 예약된 홈은 D-M9 시리즈 자기 스위치에 적합하며 깨끗한 작업장을 위해 오일 프리 작동이 지원됩니다. 부하 용량에 따라 분류: 경부하용 ø10~20, 중경부하용 ø25~40, 중부하용 ø50~63, 중부하용 ø80~100. 경제적인 범용 선형 구동 솔루션으로 장거리 자재 운반, 자동 도어 작동, 기계 가공 시 무거운 공작물 이동 및 비표준 자동화 라인을 밀어내는 장거리 위치 지정에 널리 적용됩니다.

SOLH CY3 자기 커플링 로드리스 실린더는 SMC 제품과 전체 치수 호환성을 갖춘 CY1 시리즈의 업그레이드 버전입니다. 완전히 밀폐된 배럴 내부의 내부 피스톤과 외부 슬라이드 캐리지 사이에 비접촉 자기 동기식 드라이브를 채택하여 공기 누출이 없고 오염 없는 작동을 달성합니다. 보어 크기는 ø6 ~ ø63mm이며 최대 스트로크는 최대 5000mm이며 기존 타이 로드 실린더에 비해 설치 공간을 50% 줄입니다. 두 가지 변형이 가능합니다. 편심 하중과 자기 분리를 방지하기 위해 엔드 브래킷과 외부 가이드가 필요한 CY3B 기본 유형; 추가 장착 공간을 절약하기 위해 장비 베이스에 직접 고정되는 CY3R 직접 장착 버전입니다. 길어진 내마모성 링은 최소 작동 압력을 0.12MPa까지 낮춥니다. 표준 듀얼 엔드 고무 버퍼가 장착되어 있으며 옵션 X160 고속 버전은 최대 1500mm/s의 속도를 지원합니다. 사전 설정된 슬롯은 위치 피드백을 위한 D-M9 자기 스위치를 수용합니다. 표준 오일 프리 작업은 반도체, 전자, 의료 및 식품 산업의 먼지 없는 작업장에 적합합니다. 장거리 작업물 이송, 보호 도어 작동 및 위생 자동화의 컴팩트한 긴 행정 선형 모션을 위해 0.5kg에서 40kg까지의 가벼운 하중부터 중간 하중까지 처리합니다.

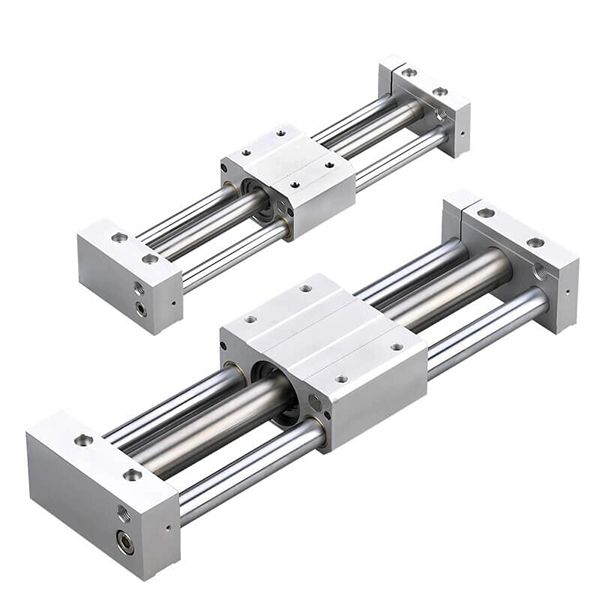

SOLH CY1 시리즈는 업그레이드된 CY3 시리즈의 전신인 경제적인 클래식 마그네틱 커플링 로드리스 실린더로, 원래 SMC CY1 제품과 전체 치수 상호 교환이 가능합니다. 비접촉식 자기 동기 구동과 공기 누출이 없는 완전 밀폐형 배럴 구조를 채택하여 전자, 의료 및 식품 산업의 오일 프리 청정 작업 환경에 적합합니다. 내경 크기는 ø6 ~ 63mm, 표준 스트로크는 최대 1000mm, 최대 확장 스트로크는 1500mm로 가격 대비 성능이 뛰어납니다. 5가지 구조 버전을 사용할 수 있습니다. 외부 가이드와 엔드 브래킷이 필요한 CY1B 기본 유형; 추가 가이드 없이 경하중용 슬라이딩 베어링이 내장된 CY1S; 부드러운 고주파 왕복 운동을 위한 CY1L 볼 베어링 유형; 반복 위치 정확도 ±0.02mm를 달성한 CY1H 고정밀 모델. 좁은 수직 설치 공간을 위해 전체 높이가 29% 감소된 CY1F 로우 프로파일 유형입니다. 최소 시작 압력은 0.18MPa이며 표준 이중 끝 고무 버퍼와 옵션 외부 유압 버퍼가 장착되어 있으며 위치 신호 피드백을 위해 D-M9 및 D-A9 자기 스위치와 호환됩니다. CY3 시리즈보다 가격이 저렴하며 클린룸 자재 이송, 보호 도어 구동 및 0.5kg~40kg의 경하중 및 중하중 하에서 중장거리 공작물 운송을 포함하여 예산이 제한된 기존 자동화를 위한 비용 효과적인 선택입니다.
