공압 부품 시리즈

SOLH CDUJB 초소형 프리 마운트 실린더는 설치 공간이 제한된 장비를 위해 개발되었습니다. 기존 CU 시리즈에 비해 길이는 64%, 부피는 70% 줄였습니다. 정사각형의 컴팩트한 본체는 추가 브래킷 없이 다중 표면 직접 장착을 지원합니다. 제품 라인업에는 비자성 CUJB, 자석 장착 CDUJB 및 무동 클린룸 CDUJS가 포함됩니다. 보어 크기 범위는 ø4~20mm이며, 옵션으로 고무 쿠션이 포함된 복동형 및 단동형 스프링 리턴형으로 제공됩니다. 자화 모델은 짧은 스트로크 정밀 모션을 위한 소형 자기 스위치와 일치하며 오일 프리 작동을 지원합니다. 3C 전자제품, 반도체 웨이퍼 포지셔닝 및 의료용 청정 자동화에 널리 적용됩니다. 조밀하게 배열된 실린더의 경우 자기 차폐판이 선택 사항입니다.

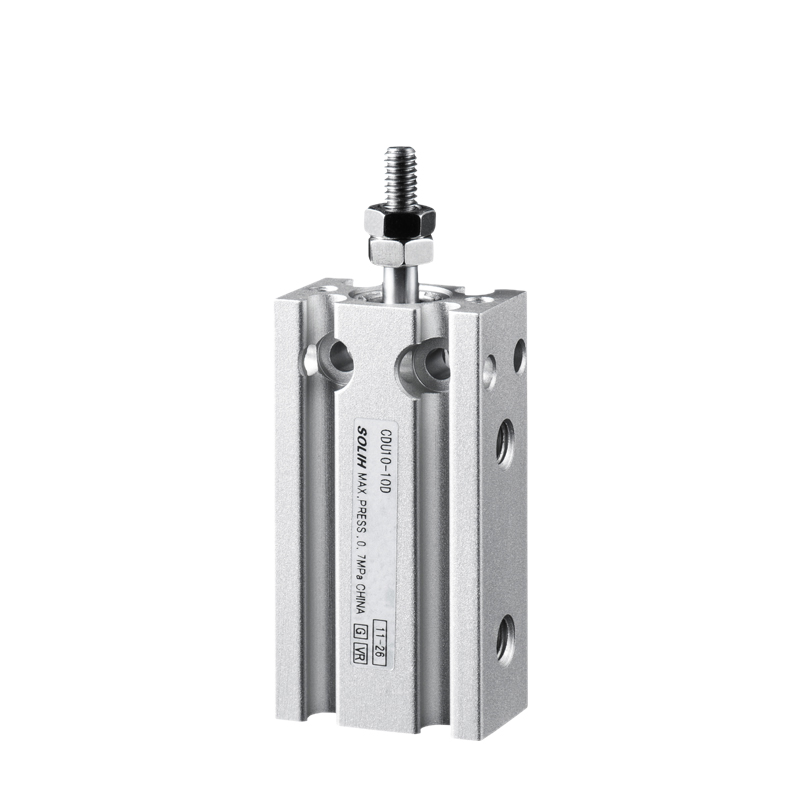

SOLH CU/CDU 직사각형 프리 마운트 실린더는 다면 장착 구멍이 있는 초박형 블록 구조를 갖추고 있어 브래킷 없이 다각도 직접 설치가 가능하여 장비 공간을 절약합니다. 완전한 변형에는 비자성 CU, 자석 장착 CDU, CDUK 비회전 로드 및 CDUW 이중 가이드 로드 모델이 포함됩니다. 보어 크기 Φ6~32mm, 단동형/복동형으로 제공되며 양쪽 끝에 고정 고무 완충 장치가 있어 지속적인 오일 프리 작동이 가능합니다. CDU 시리즈는 위치 감지를 위해 CMSH 및 DMSH 자기 스위치와 호환되며 부분적인 측면 부하를 견딜 수 있습니다. 3C 및 반도체 지그, 자동화 스토퍼, 가벼운 클램핑 포지셔닝 및 소형 자동화 장비용 소형 프레스핏 메커니즘에 널리 사용됩니다.

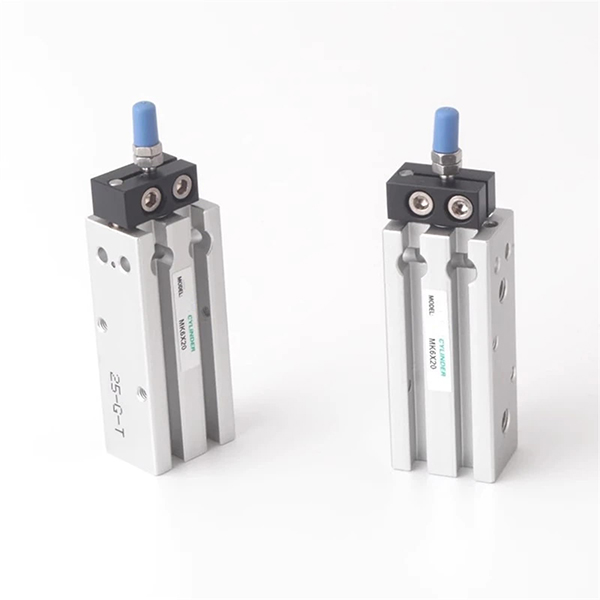

SOLH MK 6면 장착형 컴팩트 실린더는 회전 방지 장치가 내장된 MD 실린더에서 업그레이드되었습니다. 피스톤 로드 비틀림 방지 정확도는 ±0.5° 이하에 이르며 Airtac MD 및 SMC CQS 시리즈와 직접 상호 교환 가능합니다. 정사각형의 얇은 본체로 인해 6면에 브래킷 없이 설치할 수 있으며 여러 실린더의 컴팩트한 병렬 레이아웃이 가능합니다. 변형에는 복동식 MK, 단동식 MSK/MTK, MKD 이중 로드 및 MKJ 조정 가능한 스트로크 모델이 포함됩니다. 고무 엔드 버퍼 및 오일 프리 기능을 갖춘 내장형 자기 링 옵션. 보어 크기 Φ6~32mm, 제한된 공간에서 고정된 공작물 각도가 필요한 자동화를 위한 3C 정밀 툴링 및 단행정 클램핑 포지셔닝에 널리 적용됩니다.

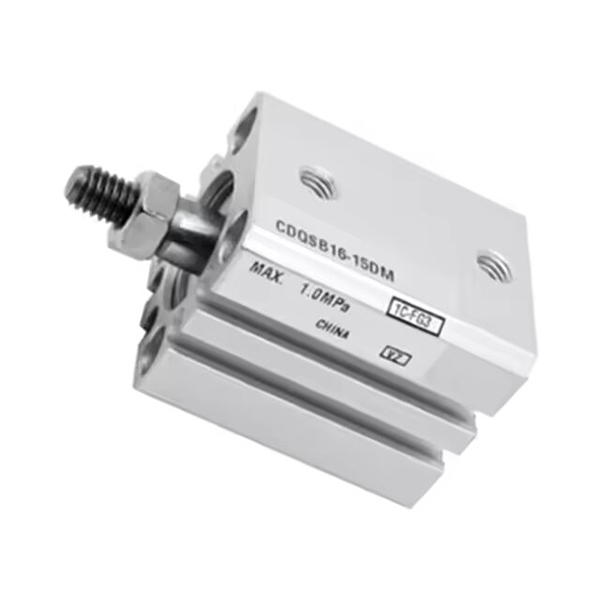

SOLH CQS 소형 박형 실린더는 SMC CQS 시리즈와 치수 교환이 가능하며 CQ2 시리즈에서 업그레이드되었습니다. 정사각형 초슬림 본체는 제한된 공간에서 고정밀 단거리 스트로크 작업을 위해 전체 길이가 더 짧아진 것이 특징입니다. 변형에는 표준 단일 로드, CQSW 트윈 로드, CQSK 비회전 로드 및 XB24 긴 수명 모델이 포함됩니다. 자석이 내장된 CDQS는 자석 스위치의 다면 장착을 지원합니다. 오일 프리 작동 및 최대 500만 주기의 서비스 수명을 위한 저마찰 오일 저장 씰이 장착되어 있으며 양쪽 끝에 고정 고무 버퍼가 결합되어 있습니다. 보어 크기 Φ12~25mm, 개조 및 교체를 위해 반도체 및 3C 전자 장비의 정밀 고정 장치를 밀고 클램핑하고 배치하는 데 널리 사용됩니다.

SOLH CQ2 정사각형 소형 박형 실린더는 SMC CQ2 시리즈와 완전히 호환됩니다. 초단각 몸체로 기존 타이로드 실린더 대비 길이를 50% 줄여 설치 공간을 절약합니다. 단일 로드, CQ2W 트윈 로드, CQ2K 비회전 피스톤 로드, 옵션인 에어 쿠션 및 초단 스트로크 버전 등 다양한 변형으로 전체 보어 범위 ø4~200mm를 포괄합니다. 자석이 내장된 CDQ2 모델은 돌출된 센서 없이 다면 자석 스위치 장착을 지원합니다. 표준 러버 범퍼가 장착되어 있으며, 고속 작동을 위한 에어쿠션은 옵션입니다. 전자, 자동차 및 포장 자동화의 클램핑, 푸시 및 위치 지정에 널리 사용되는 최대 500만 주기의 서비스 수명을 갖춘 오일 프리 작동을 위해 오일 비축 저마찰 씰을 채택했습니다.

SOLH SDA 사각 초박형 컴팩트 실린더는 경제적인 소형 공압식 액츄에이터입니다. 본체 길이는 표준 타이로드 실린더의 1/2~1/3에 불과하며 내장형 설치를 지원하여 공간을 절약합니다. 장착 치수는 Airtac ACQ 및 SMC CQ2 시리즈와 호환됩니다. 이 제품은 복동형, SSA/STA 단일 스프링 리턴형, SDAD 트윈 로드, SDAJ 조정 가능한 스트로크 및 SDAS 자석 장착 모델 등 포괄적인 변형을 제공합니다. 양쪽 끝부분에 고무 범퍼가 내장되어 있어 충격을 흡수하고 소음을 줄여줍니다. 그리스가 저장된 저마찰 씰로 장기간 오일 프리 작동이 가능합니다. 공간이 제한된 장비를 위한 비용 효율적인 솔루션으로 3C 자동화, 포장 기계 및 고정 장치에 널리 적용되는 짧은 스트로크 푸싱, 클램핑 및 위치 지정에 적합한 보어 크기 Φ12~100mm.

SOLH RQ 박형 실린더는 SMC RQ/RDQ 시리즈와 호환 가능합니다. CQ2 고무 완충기 대비 3배의 에너지 흡수 능력과 50% 낮은 작동 소음을 갖춘 혁신적인 링리스 내장형 에어 쿠션 구조를 채택했습니다. 초슬림 사각 배럴은 기존 에어쿠션 얇은 실린더보다 20% 짧으며 장착 치수는 CQ2 및 CQS에 적합하여 직접 업그레이드 교체가 가능합니다. 변형에는 비자성 RQ, 자석 장착 RDQ 및 수직 하중 낙하 방지를 위한 잠금 가능 RLQ가 포함됩니다. 50~500mm/s의 연속 고속왕복에 적합합니다. 내경 Φ20~100mm이며 오일 프리 작동을 지원합니다. 낮은 충격과 낮은 소음을 요구하는 고주기 자동화 로딩/언로딩, 정밀 클램핑 및 포지셔닝에 널리 사용됩니다.

SOLH MD 다중 위치 자유 장착 콤팩트 실린더는 블록 본체의 6개 측면에 탭 장착 구멍이 있어 어떤 각도에서도 브래킷 없이 설치할 수 있으며 표준 원형 실린더보다 30%~50% 더 얇아 좁은 고밀도 장비 레이아웃에 적합합니다. 표준 단일 로드 복동 MD, 단일 로드 단동 MSD(스프링 연장)/MTD(스프링 후퇴), 비틀림 방지 이중 로드 MDD 및 스트로크 조정 가능 이중 로드 MDJ 등 5가지 하위 모델이 모든 작동 모드를 포괄합니다. 보어 크기는 6~32mm이며 표준 스트로크는 5~60mm입니다. 각 장치에는 전면 고무 버퍼와 자기 센서용 이중 측면 슬롯이 내장되어 있습니다. suffix-S는 CMSH/DMSH 리드 스위치와 호환되는 통합 영구 자석을 나타냅니다. 피스톤 로드는 오일이 필요 없는 원활한 작동을 위해 통합된 자체 윤활 부싱을 채택했습니다. 이중 로드 변형은 오프셋 하중으로 인한 측면 편향을 제거하는 반면, MDJ는 유연한 스트로크 미세 조정을 위한 후면 조정 나사를 갖추고 있습니다. 3C, 반도체 및 일반 소형 자동화 기계의 소형 지그의 경량 클램핑, 배출, 압착 및 정밀 위치 결정에 널리 적용됩니다.

SOLH CQM 고강성 가이드 박형 실린더는 SMC CQM/CDQM과 호환 가능합니다. 평행한 이중 가이드 로드가 통합된 CQ2 얇은 실린더 구조를 기반으로 제작되어 CQ2와 동일한 본체 길이를 유지하고 외부 가이드가 필요하지 않습니다. 측면 하중 저항은 표준 CQ2 실린더보다 2~4배 더 높으며 피스톤 로드 회전 허용 오차는 ±0.2° 이하입니다. 변형에는 비자성 CQM, 자석 장착 CDQM 및 CQM-XB24 긴 수명 모델이 포함됩니다. 양쪽 끝에 고무 범퍼가 장착되어 있으며 오일 프리 작동을 지원합니다. 내경 Φ12~100mm, 장착 치수는 CQ2/CQS와 호환됩니다. 전자 조립 자동화에서 오프셋 로드를 사용하는 짧은 스트로크 정밀 푸싱 및 고정 장치 클램핑에 이상적입니다.
