공압 부품 시리즈

SOLH RM 시리즈 자기 커플링 로드리스 실린더는 Airtac 제품과 호환되도록 설계되었습니다. 전자, 의료 및 식품 산업의 오일 프리 청정 환경에 적합한 제로 누출 및 먼지 없는 작동을 위해 비접촉 자기 동기 구동 및 완전 밀폐형 배럴 구조를 채택합니다. 보어 크기는 ø10 ~ ø40mm이고 최대 스트로크는 2000mm이며 -20℃~70℃의 넓은 산업 온도 범위에서 작동하고 최소 시동 압력은 0.15MPa입니다. 4가지 구조적 변형이 가능합니다. 가이드가 내장되지 않은 RMS 기본 유형은 최저 비용으로 외부 레일과 엔드 브래킷이 필요합니다. RMT 표준형은 이중 가이드 로드와 슬라이딩 베어링이 통합되어 별도의 가이드 없이 일반적인 측면 하중을 견디므로 설치가 용이합니다. ±0.1mm 반복 위치 정확도를 달성하는 연장된 고정밀 가이드 로드를 갖춘 RMTL 정밀 버전; 독립적인 하중 지지를 위한 강력한 편향 방지 기능을 갖춘 RMH 견고한 강화 슬라이드 유형입니다. 표준 듀얼 엔드 고무 버퍼가 장착되어 있으며 옵션으로 조정 가능한 버퍼와 외부 유압 버퍼가 장착되어 최대 500mm/s의 안정적인 움직임을 제공합니다. 옵션 자기 스위치 키트는 위치 신호 피드백을 위해 D-M9 센서와 일치합니다. 내장형 가이드 구조로 인해 외부 선형 가이드의 추가 조달 및 조립 비용이 절감됩니다. 장거리 자재 운반, 보호 도어 작동 및 중간 예산 자동화 생산 라인에서 기존 타이로드 실린더의 공간 절약형 개조에 널리 사용되는 SMC CY1 및 CY3 시리즈에 비해 뛰어난 비용 성능을 제공합니다.

SOLH MGJ 초소형 미니 가이드 로드 실린더는 소형 자동화 전용으로 개발된 SMC 표준 제품과 완벽하게 호환됩니다. 5mm에서 20mm까지의 매우 짧은 스트로크로 2개의 작은 보어 크기 Φ6mm 및 Φ10mm만 공급합니다. 내장된 듀얼 가이드 로드와 통합 가이드 프레임은 ±0.1° 이내의 초정밀 회전 방지 성능을 제공하여 미세 부품의 클램핑 및 조립 시 각도 변위를 방지합니다. MGJ6-5 모델의 경우 무게가 27.3g에 불과한 초경량 구조입니다. 이중 장착면(하단 및 후면)과 단면 중앙 집중식 배관 및 배선으로 밀도가 높은 다중 실린더 배열을 위한 깔끔한 레이아웃이 가능합니다. 듀얼 엔드 고무 버퍼를 갖춘 오일 프리 무보수 구조를 채택하여 -10℃~60℃ 범위에서 안정적인 고주파 왕복 운동을 지원합니다. 정밀 전자 부품 클램핑, PCB 포지셔닝, 의료 기기의 소형 밸브 작동, 샘플링 바늘 리프팅, 반도체 세척 작업장의 미세 변위 조정 및 광학 렌즈의 미세 조정에 널리 적용됩니다. 표준 MGP 콤팩트 실린더와 비교하여 전체 치수가 대폭 감소되어 미소 추력, 제한된 설치 공간 및 소형 자동화의 고정밀 회전 방지 위치 결정 요구 사항을 완벽하게 충족하는 것이 특징입니다.

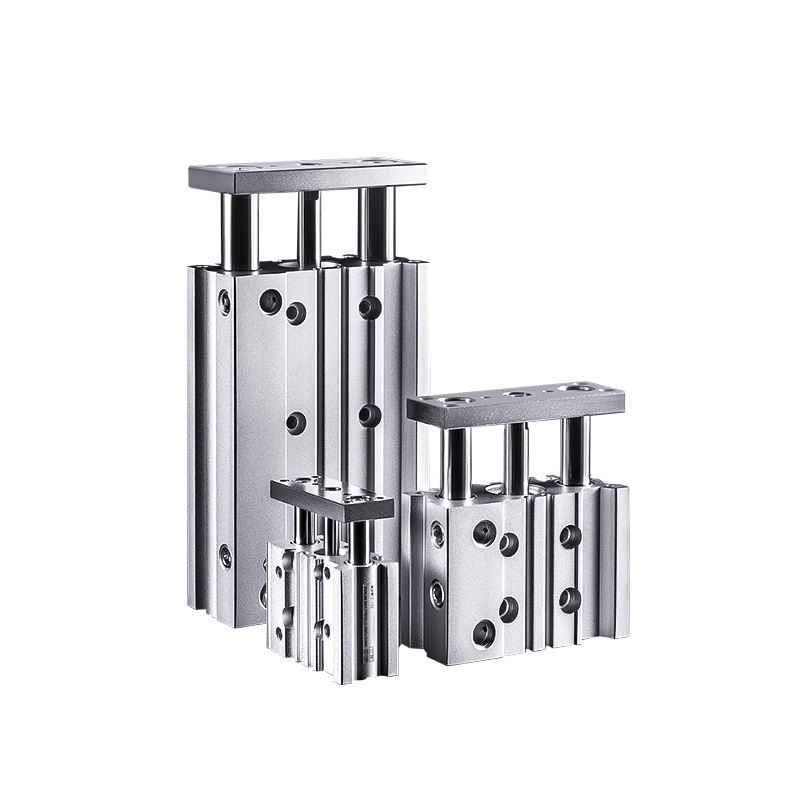

SOLH MGP 시리즈 박형 콤팩트 가이드 로드 실린더는 SMC 순정품과 치수 호환성이 있습니다. 외부 가이드 액세서리 없이 비틀림 저항과 강력한 측면 하중 용량이 내장된 실린더 배럴, 이중 가이드 로드 및 정밀 베어링의 통합 구조를 채택합니다. 편평하고 슬림한 구조로 기존 실린더 대비 17%~24%의 무게를 줄여 프레싱, 포지셔닝, 리프팅, 공작물 이송 등 컴팩트한 자동화 작업에 완벽하게 적합합니다. 베어링별로 분류된 세 가지 하위 유형은 다양한 작업 조건을 포괄합니다. 금속 슬라이딩 부싱이 있는 MGPM은 높은 측면 하중과 먼지가 많은 저속 반복 작업에 대해 뛰어난 내마모성과 방진 성능을 제공합니다. MGPL 볼 부싱은 고속 빈번 왕복 운동을 위해 매우 낮은 마찰과 부드러운 모션을 제공합니다. MGPA 제로 클리어런스 고정밀 볼 베어링은 정밀 피팅 및 교정을 위해 최대 ±0.01mm의 회전 방지 정확도를 달성합니다. 보어 크기는 Φ12~100mm이며 표준 스트로크는 5~300mm입니다. 표준 듀얼 엔드 고무 버퍼가 장착되어 있으며, 고속 중부하 이동 중에 심한 충격을 흡수하기 위해 20mm 이상의 보어에는 AZ 에어 쿠션 버퍼가 옵션으로 제공됩니다. 내장 슬롯을 통해 별도의 브라켓 없이 D-M9, A93 마그네틱 스위치를 직접 장착할 수 있어 깔끔한 배선이 가능합니다. 사용 압력 범위는 0.12 MPa ~ 1.0 MPa이며 주변 온도 -10℃~60℃에서 최소 작동 압력은 0.1 MPa입니다. 전자 PCB 포지셔닝 및 프레싱, 검사 지그 리프팅, 포장 공급 및 일반 자동화 제한 클램핑에 널리 배치되어 매우 다양한 통합 가이드 공압 액추에이터 역할을 합니다.

SOLH MGQ 시리즈 초박형 통합 가이드 로드 실린더는 원래 SMC 사양과 완전히 호환됩니다. 실린더 배럴과 가이드 로드의 일체형 구조로 기존 가이드 실린더 대비 전체 두께를 50% 줄여 설치 공간을 대폭 절감하였습니다. 보어 크기 Φ12~100mm 및 표준 스트로크 25~250mm를 포괄하며 MGQM 탄소 합금 슬라이드 베어링과 MGQL 고정밀 볼 베어링의 두 가지 구성으로 제공됩니다. 대칭형 이중 가이드 로드 구조는 측면 하중, 편향 및 비틀림에 대한 탁월한 저항력을 제공합니다. MGQL 볼 베어링 버전은 ±0.04°~±0.08°의 회전 방지 정확도를 달성하는 반면, MGQM 슬라이드 베어링 유형은 먼지가 많은 환경에서 탁월한 내마모성, 방진 성능 및 비용 이점을 제공합니다. 표준 구성에는 내장형 자기 링, 듀얼 엔드 고무 버퍼 및 오일이 필요 없으며 유지 관리가 필요 없는 작동이 포함됩니다. 옵션인 XB6 고온 변형은 최대 150℃까지 안정적으로 작동합니다. 실린더 본체에는 여러 개의 장착 구멍이 예약되어 있습니다. 보어가 32mm 이상인 경우 자기 스위치를 4면에 장착할 수 있으며 플랜지/풋 브래킷은 다중 각도 조립을 지원합니다. 0.1 MPa의 최소 작동 압력으로 컨베이어 라인 스토퍼 위치 지정 및 리프팅, 3C 전자 장치의 PCB 배출 및 압착, 포장 기계의 게이트 작동 및 지그 재킹에 널리 채택됩니다. 별도의 실린더와 외부 가이드 어셈블리를 대체하여 기계 설계를 단순화합니다. 표준 MGP 및 고강도 MGG 시리즈와 비교하여 MGQ는 가장 얇은 프로파일과 제한된 설치 공간에서 고정밀 작동을 위한 최적의 성능을 자랑합니다.

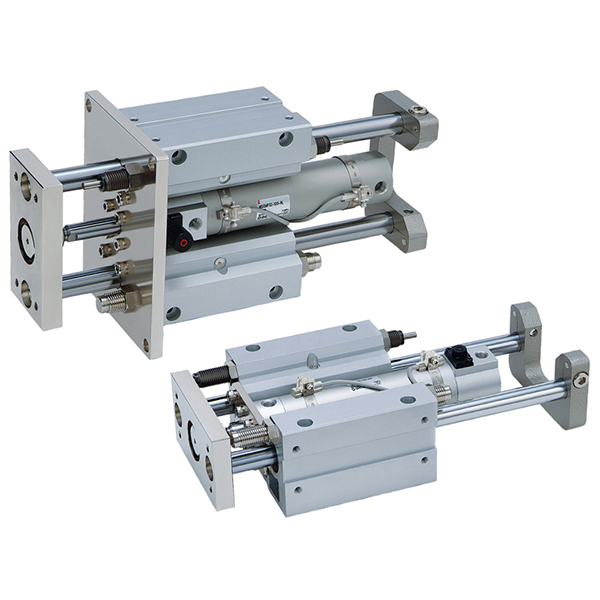

SOLH MGG 시리즈 중부하용 긴 스트로크 가이드 로드 실린더는 동등한 SMC 중부하 실린더와 치수적으로 상호 교환 가능합니다. 둥근 배럴과 외부에 배치된 이중 대형 스팬 가이드 로드로 구성되어 최고의 구조적 강성을 제공합니다. 측면 부하 용량은 일반 가이드 실린더의 3배이며, 긴 스트로크에서 피스톤 로드 처짐을 방지하고 편심 고하중에서 구조적 편향을 방지합니다. 보어 크기는 MGGM 탄소 합금 슬라이딩 베어링과 MGGL 고정밀 볼 베어링의 두 가지 버전으로 ø20mm에서 100mm까지 다양합니다. 최대 표준 스트로크는 1300mm에 이르며, 이는 MGP 및 MGQ 시리즈의 스트로크 제한을 크게 초과합니다. 듀얼엔드 내장형 유압버퍼를 기본으로 탑재해 장거리 고속 주행 시 발생하는 막대한 충격에너지를 흡수해 소음을 효과적으로 줄이고 장비를 보호한다. MGGM 슬라이딩 베어링은 먼지가 많은 환경과 집중적인 컨베이어 라인 정지를 위한 탁월한 내마모성 및 충격 저항성을 갖추고 있습니다. MGGL 볼 베어링은 최대 ±0.02°의 최고의 회전 방지 정확도로 초저마찰과 부드러운 움직임을 실현하여 고정밀 롱 스트로크 위치 결정 및 고속 순환 모션에 이상적입니다. 분할 모듈식 설계로 실린더 배럴과 가이드 어셈블리를 별도로 분해 및 교체할 수 있어 유지 관리 비용이 저렴합니다. 사용 가능한 장착 형태에는 기본 표면 장착 및 전면 플랜지 설치가 포함됩니다. 추가 옵션으로는 J형 스트로크 조정(0~50mm 조정 범위)과 -10℃~150℃ 사이에서 안정적으로 작동하는 XB6 고온 변형이 있습니다. 유연한 자기 스위치 장착을 위한 다방향 홈이 있는 내장형 자기 링이 표준입니다. 작동 압력 범위는 0.1~1.0MPa이며 최대 작동 속도는 최대 1000mm/s입니다. 수직 리프팅 플랫폼, 무거운 팔레트 장거리 이동, 견고한 스토퍼 위치 지정 및 대형 지그 배출에 널리 적용되는 이 제품은 일반 실린더와 별도의 무거운 가이드 포스트의 결합 솔루션을 대체하여 기계 설계를 단순화하고 고하중, 장거리 이동 및 고충격 자동화 응용 분야에 선호되는 공압 액추에이터 역할을 합니다.

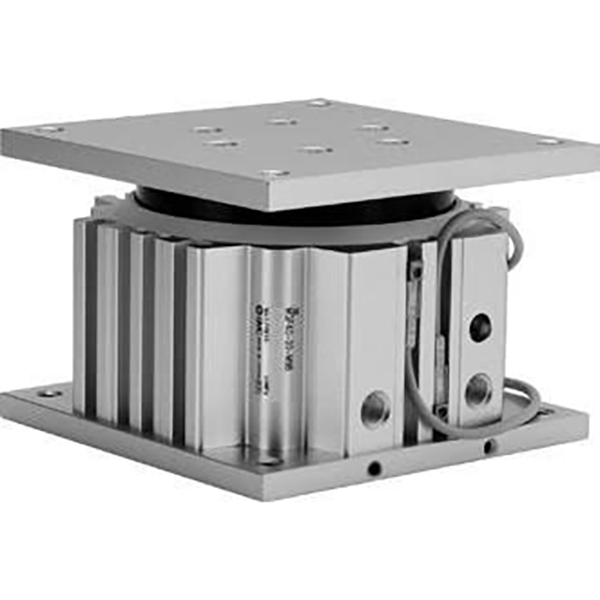

SOLH MGF 로우 프로파일 가이드 테이블 실린더는 일치하는 SMC 대응 제품과 완전히 상호 교환 가능합니다. 통합된 대구경 동심 가이드 슬리브로 설계되어 기존 이중 가이드 로드 실린더의 방향 제한을 깨고 편심 하중에 대해 균일한 360° 편향 방지 성능을 제공합니다. MGQ 시리즈 대비 전체 설치 높이가 15%~20% 낮아져 매우 평면적인 컴팩트한 레이아웃을 구현합니다. 사용 가능한 보어 크기: 30mm ~ 100mm 범위의 표준 짧은 스트로크를 갖춘 Φ40, Φ63, Φ100mm, 짧은 스트로크 중부하 작업에 최적화되었습니다. 내장된 회전 방지 핀은 Φ100 모델에 대해 최대 409N·m의 매우 높은 허용 토크를 제공하며 끼임이나 변위 없이 모든 방향의 편심력 하에서도 안정적이며 최대 회전 방지 정확도는 ±0.05°입니다. 양방향 상단 및 하단 장착이 지원됩니다. 본체 3면에 T 슬롯이 있어 4면에 자기 스위치를 설치할 수 있습니다. 표준 듀얼 엔드 고무 버퍼와 오일을 사용하지 않고 유지보수가 필요 없는 작동이 장착되어 있습니다. 접두사가 10개인 저먼지 청정 버전은 반도체, 3C 전자 제품 및 의료 작업장의 엄격한 요구 사항을 충족합니다. 기존 구조보다 약 15% 가벼우며 공작물 재킹, 지그 배출, 스테이션 인덱싱 뒤집기 및 단거리 중부하 작업에 널리 배치되며 제한된 설치 공간 내에서 전방향 편향 방지 및 높은 토크 용량이 필요한 이상적인 소형 공압 액추에이터입니다.

SOLH TC 시리즈 3축 가이드 로드 실린더는 SMC MGP 시리즈의 직접 드롭인 대체품입니다. 2개의 가이드 로드와 중앙 피스톤 로드로 구성된 일체형 3축 구조를 채택하여 초고강성을 자랑합니다. 비틀림 저항과 측면 하중 용량은 기존 듀얼 가이드 로드 실린더보다 2배 이상 높아 처짐 및 위치 오프셋을 효과적으로 방지합니다. 사용 가능한 보어 크기는 2가지 핵심 변형이 포함된 Φ6mm ~ 100mm 범위입니다. TCL 정밀 볼 베어링 유형은 고주파 리프팅 및 정밀 포지셔닝을 위해 매우 낮은 마찰과 부드러운 모션을 제공합니다. TCM 황동 합금 슬라이딩 베어링 유형은 무거운 하중, 먼지가 많은 환경 및 컨베이어 라인 정지 작업에 대해 우수한 내마모성과 내충격성을 자랑합니다. 표준 스트로크는 5mm ~ 500mm입니다. 옵션 구성에는 J형 스트로크 조정(조정 가능 범위 최대 50mm)과 -20℃~120℃에서 안정적으로 작동하는 -T 고온 버전이 포함됩니다. 표준 구성에는 내장형 자기 링, 듀얼 엔드 고무 버퍼 및 오일이 필요 없으며 유지 관리가 필요 없는 작동이 포함됩니다. 다방향 장착 구멍과 자기 스위치용 4면 슬롯이 통합되어 있으며, 상단과 측면에 이중 공기 포트가 있어 유연한 배관 레이아웃이 가능합니다. 플랜지 및 풋 브래킷 액세서리는 다양한 설치 방향을 지원합니다. 작동 압력 범위는 0.1 MPa ~ 1.0 MPa이며 벤치마크 위치 지정 구멍은 안정적인 반복 정확도를 보장합니다. 컨베이어 스토퍼 리프팅, 3C 전자 장치의 PCB 핸들링 및 압착, 패키징 게이트 작동, 지그 배출 및 편심 하중 구동에 널리 사용되는 이 통합 액추에이터는 별도의 외부 가이드 어셈블리가 필요하지 않으며 소형 정밀 스테이션 및 일반 중대형 자동화를 위한 뛰어난 비용 대비 성능으로 기계 설계를 단순화합니다.

SOLH CX2 시리즈 양로드 슬라이드 실린더는 SMC CX2 표준 모델의 교체 가능한 대체품으로 사용됩니다. 이중 피스톤과 대칭형 이중 피스톤 로드로 제작되어 동일한 보어 크기와 뛰어난 일체형 강성을 지닌 단일 로드 실린더에 비해 두 배의 추력 출력을 제공합니다. 사용 가능한 내경 크기는 ø10, 15, 25mm이며 표준 스트로크는 25mm ~ 200mm입니다. 표준 버전은 슬라이드 베어링 가이드를 채택합니다. 업그레이드된 CXWM(슬라이드 베어링 + 유압버퍼) 및 CXWL(볼베어링 + 유압버퍼)은 고속 빈번한 충격 적용에 맞게 맞춤화되었습니다. 대칭형 이중 로드는 ø25 보어에 대해 최대 ±0.02°의 정밀도로 고유한 기계적 회전 방지 성능을 제공하며 측면 및 편심 하중에 대한 탁월한 저항력을 보유합니다. 로우 프로파일 슬림 바디는 움직이는 엔드 플레이트가 있는 고정 실린더 바디 또는 슬라이딩 실린더 바디가 있는 고정 엔드 플레이트의 두 가지 조립 형태를 지원합니다. 4면 장착 구멍과 3방향 공기 포트를 통해 좁고 제한된 공간에 유연한 설치 및 배관이 가능합니다. 표준 듀얼 엔드 고무 버퍼와 오일이 필요 없는 유지보수가 필요 없는 작동이 장착되어 있습니다. 옵션인 N 비자성 버전은 자기에 민감한 경우에 대한 자기 간섭을 제거합니다. 3C 및 반도체 산업의 정밀 공작물 이송, 지그 밀기 및 리프팅, 소형 장비 내부의 조밀한 실린더 레이아웃, 식품, 의료 및 청정 작업장을 위한 중하중 왕복 작동에 널리 적용됩니다.

SOLH CXSJ는 기존 SMC CXS 시리즈와 교체 가능한 클래식 CXS 트윈 실린더의 업그레이드된 초소형 버전입니다. 통합된 이중 피스톤과 이중 가이드 로드로 제작되어 ±0.1°의 안정적인 회전 방지 정확도로 동일한 보어 크기에서 두 배의 추력을 제공합니다. 전체 치수는 10%~20% 단축되고 무게도 가벼워졌으며 매우 좁은 내부 장비 레이아웃에 맞게 맞춤 제작되었습니다. 4가지 하위 모델을 사용할 수 있습니다. 슬라이드 베어링이 있는 CXSJM은 저속 일반 위치 결정에 탁월한 내마모성과 방진 성능을 제공합니다. CXSJL 볼 베어링 유형은 고주파 고속 픽 앤 플레이스에 대해 최대 속도 800mm/s의 초저마찰과 부드러운 움직임을 자랑합니다. CXSJWM/CXSJWL 이중 스루 로드 설계를 사용하면 양측 동기식 리프팅 및 센터링 위치 지정을 위해 양쪽 끝에 공작물을 설치할 수 있습니다. Ø6 및 Ø10 보어는 축방향 및 측면 포트를 모두 지원하지만 다른 크기는 측면 배관만 채택합니다. 양방향 자기 스위치 브래킷은 4방향 간섭 없는 조립과 좌우 대칭 설치를 지원합니다. 듀얼 엔드 고무 버퍼가 표준으로 제공됩니다. 접미사 Z는 위치 센서용 내장 자기 링을 나타내며 비자기 버전은 항자기 간섭 시나리오에 사용할 수 있습니다. 옵션 확장 잠금 장치 P 및 후퇴 잠금 ​​장치 R은 액추에이터를 지정된 위치에 안정적으로 고정할 수 있습니다. 이는 3C 및 일반 생산 라인을 위한 소형 자동화 장비 내에서 경부하 하에서 픽 앤 플레이스, 가벼운 프레싱 및 정밀 제한 위치 지정에 널리 사용됩니다.
